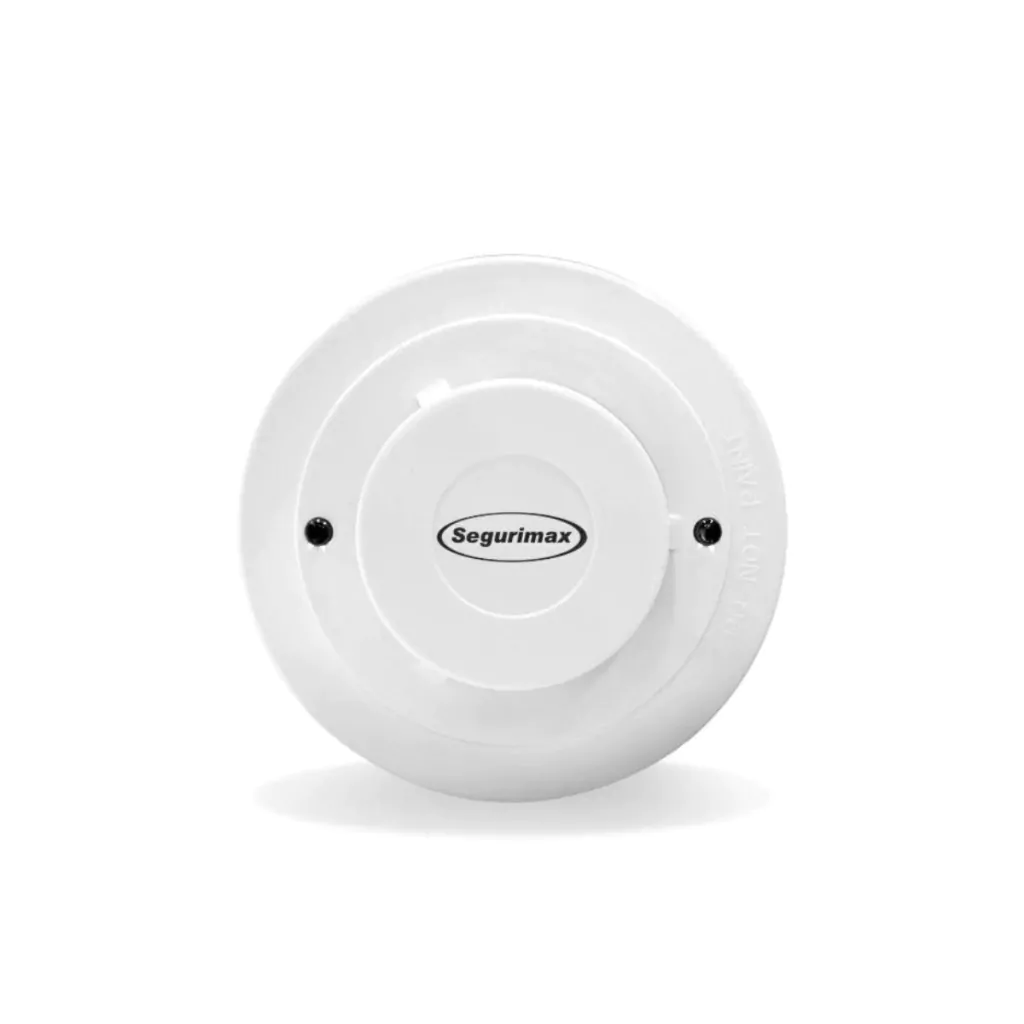

Detector Óptico de Fumaça Convencional 12/24V com Saída por Contato Seco: A Detecção Precoce e Versátil para o Seu Sistema de Alarme

A detecção precoce é o fator mais importante para o sucesso no combate a um princípio de incêndio. O Detector Óptico de Fumaça Convencional (Ref. 26855) é um dispositivo de alta sensibilidade e confiabilidade, projetado para identificar a presença de fumaça – o primeiro sinal da maioria dos incêndios – e alertar a central de alarme.

Projetado para operar em sistemas convencionais de 12V ou 24V, este detector se destaca por sua dupla opção de saída (contato seco e ganho de corrente), oferecendo máxima compatibilidade. Fabricado em conformidade com a norma ABNT NBR ISO 7240-7, este equipamento é a escolha técnica e econômica para garantir uma proteção eficaz em uma vasta gama de ambientes comerciais, residenciais e industriais.

1. Descrição Técnica

Este dispositivo é um sensor fotoelétrico que opera em sistemas de alarme de incêndio convencionais, onde os dispositivos são agrupados por zonas.

• Princípio de Funcionamento (Fotoelétrico):

O detector utiliza o princípio da dispersão de luz (efeito Tyndall). Dentro de uma câmara óptica protegida, um diodo emissor de luz (LED infravermelho) emite um feixe de luz constante que não atinge diretamente um sensor receptor (fotodiodo). Quando partículas de fumaça entram na câmara, elas dispersam o feixe de luz em várias direções. Parte dessa luz dispersa atinge o fotodiodo, que converte o impulso luminoso em um sinal elétrico. Ao atingir um determinado limiar, o circuito eletrônico do detector entende a presença de fumaça e entra em estado de alarme.

• Tecnologia e Construção:
• Câmara Óptica: Protegida por uma grade fina que impede a entrada de insetos e poeira, reduzindo significativamente a ocorrência de alarmes falsos.
• Saída Dupla (Diferencial): O detector oferece duas formas de comunicar o alarme à central:
1. Ganho de Corrente (2 fios): Método padrão para centrais de incêndio convencionais, onde o detector aumenta seu consumo de corrente no laço para sinalizar o alarme.
2. Contato Seco (3 ou 4 fios): Possui uma saída de relé (NA - Normalmente Aberta) que se fecha em caso de alarme. Esta saída é "seca", ou seja, não fornece energia, apenas fecha um contato. Isso torna o detector universalmente compatível com outros sistemas, como centrais de alarme de intrusão, módulos de automação, CLPs, etc.
• Material: O corpo é fabricado em plástico ABS de alta resistência na cor branca, com design discreto e grau de proteção IP20 (uso interno).

2. Tabela de Especificações Técnicas – Detector Óptico de Fumaça Convencional

3. Comparativos e Diferenciais

• Detector de Fumaça vs. Detector de Temperatura:
• Velocidade de Resposta: O detector de fumaça é significativamente mais rápido para a maioria dos incêndios (Classe A - madeira, papel, tecido), pois detecta o fogo em seu estágio inicial de pirólise, antes que haja calor intenso. O detector de temperatura é a escolha para ambientes onde a fumaça é normal (cozinhas, garagens), pois ele só atuará com o aumento real da temperatura, evitando alarmes falsos.
• Detector Convencional vs. Endereçável:
• Custo e Aplicação: O sistema convencional tem um custo por ponto muito mais baixo, sendo a solução ideal para áreas pequenas e médias onde a identificação do alarme por "zona" (ex: "Alarme Zona 1 - Térreo") é suficiente.
• Precisão: O sistema endereçável identifica o ponto exato do alarme (ex: "Detector Sala 102"), sendo superior para grandes edifícios, hospitais e locais complexos.
• Diferencial da Saída de Contato Seco:
• A maioria dos detectores convencionais opera apenas por ganho de corrente, limitando seu uso a centrais de incêndio. A saída de relé contato seco deste modelo é um grande diferencial, pois permite sua integração com uma infinidade de outros sistemas, como disparar um módulo de automação para desligar o ar condicionado, acionar um sistema de controle de acesso para liberar portas ou conectar-se a uma central de alarme de intrusão.

4. Amparo Técnico, Jurídico e Normativo

A instalação de um sistema de detecção de incêndio é uma exigência legal para a maioria das edificações de uso coletivo.

• ABNT NBR 17240 - Sistemas de detecção e alarme de incêndio: É a norma principal que rege o projeto e a instalação. Ela define a área de cobertura de cada detector, as distâncias máximas de instalação em relação às paredes e entre detectores, e os locais onde cada tipo de detector (fumaça, temperatura) deve ser empregado¹⁶.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs estaduais (ex: IT-19 em SP) tornam a NBR 17240 obrigatória e definem quais edificações devem possuir o sistema de detecção e alarme. A conformidade do projeto e dos equipamentos é essencial para a obtenção do AVCB.
• NR-23 (Proteção Contra Incêndios): Exige que as empresas possuam equipamentos suficientes para combater o fogo em seu início. Um sistema de detecção e alarme é a forma mais eficaz de cumprir este requisito, permitindo uma ação rápida antes que o fogo se alastre.
• CREA: O projeto do sistema de alarme de incêndio deve ser realizado por um profissional habilitado, que tem a responsabilidade técnica de especificar os detectores corretos para cada ambiente, garantindo a conformidade e a eficácia do sistema.

5. Exemplos de Aplicação

O Detector Óptico de Fumaça é a solução padrão e mais eficiente para:

• Áreas de Escritório e Salas de Reunião
• Corredores e Halls de Edifícios Residenciais e Comerciais
• Lojas, Shoppings e Centros Comerciais
• Quartos de Hotéis e Hospitais
• Salas de Aula e Bibliotecas
• Depósitos de materiais de Classe A (papel, tecido, madeira)

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (ou detector inadequado): Em um arquivo de documentos, um curto-circuito em uma tomada inicia um incêndio lento durante a madrugada, gerando muita fumaça, mas pouco calor. O local possui apenas detectores de temperatura. O alarme só irá disparar quando as chamas já estiverem altas e o calor intenso, tarde demais para salvar os documentos e com risco de grandes danos estruturais.
• Vantagem do Detector Óptico de Fumaça: Na mesma situação, o detector óptico identifica a fumaça nos primeiros minutos do incêndio. O alarme é acionado, alertando a segurança ou o corpo de bombeiros, que chegam a tempo de extinguir o fogo em seu estágio inicial com um simples extintor de CO₂, salvando o patrimônio e evitando uma catástrofe. A vantagem é a detecção precoce, que oferece o tempo necessário para uma ação eficaz.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 8531.10.90 ("Outros aparelhos elétricos de alarme para proteção contra roubo ou incêndio e aparelhos semelhantes").
• GTIN/EAN: A ser consultado na embalagem ou nota fiscal do produto.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte: Produto eletrônico sensível.
