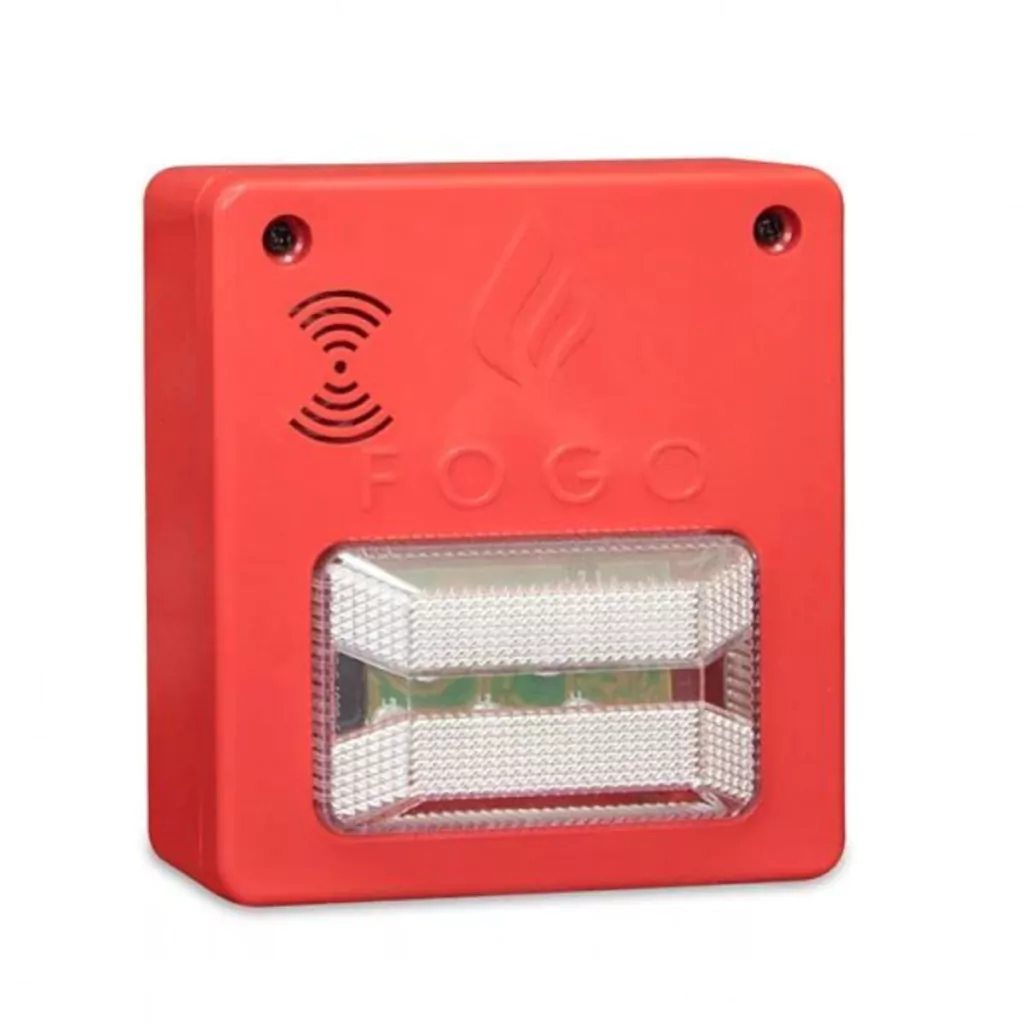

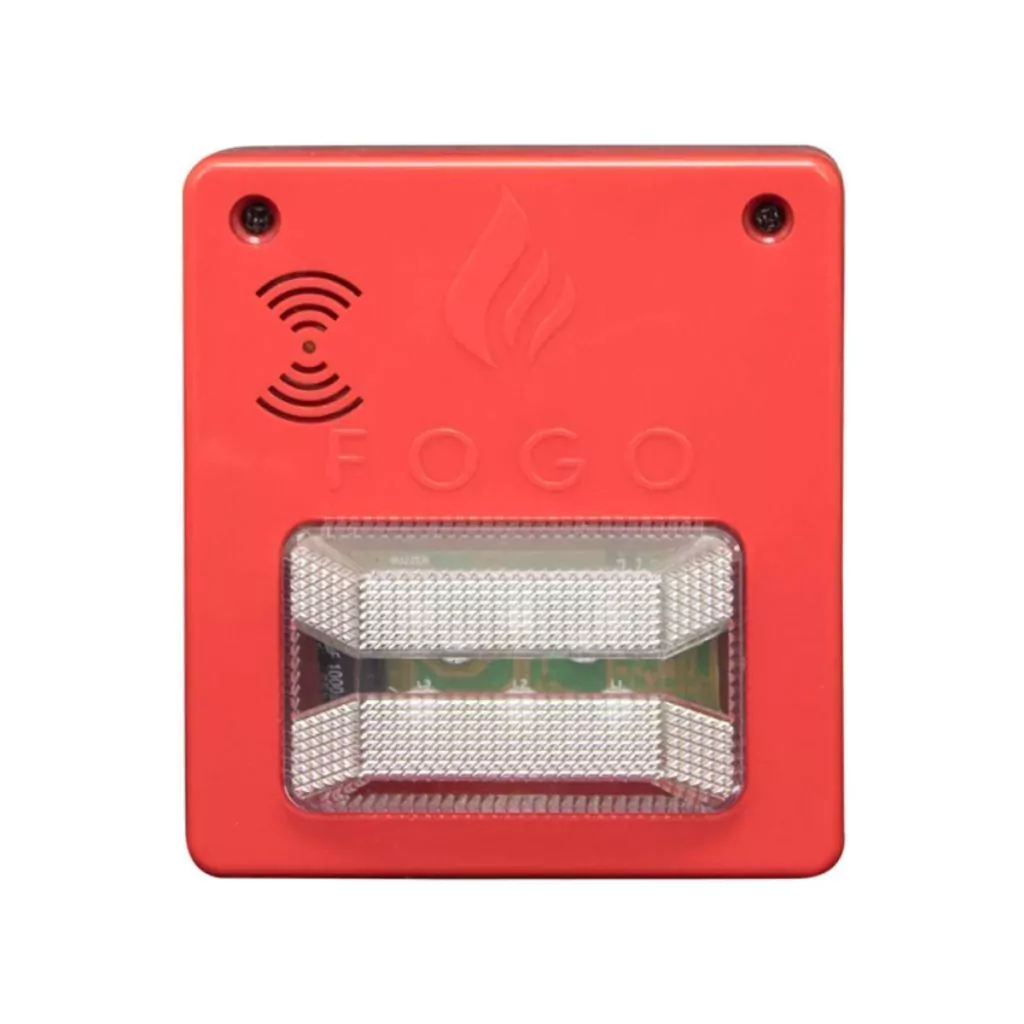

Sinalizador Audiovisual Convencional 12/24V: Alerta Duplo e Conformidade para Sistemas de Alarme de Incêndio

Em uma emergência de incêndio, a clareza e a universalidade do alerta são cruciais para salvar vidas. O Sinalizador Audiovisual Convencional 12/24V (modelo 27707) é um dispositivo de segurança 2 em 1, projetado para fornecer um alerta de evacuação inequívoco através de dois estímulos simultâneos: um alarme sonoro de alta intensidade e um sinal luminoso estroboscópico de alto brilho.

Desenvolvido para atender integralmente às normas

ABNT NBR ISO 7240-3 (dispositivos de alarme sonoro) e 7240-23 (dispositivos de alarme visual), este equipamento é a solução mais eficiente e de melhor custo-benefício para sistemas de alarme convencionais. Ele garante que o alerta de incêndio seja percebido por todos, incluindo pessoas em ambientes ruidosos ou com deficiência auditiva, sendo um componente essencial para a segurança e conformidade de qualquer edificação.

1. Descrição Técnica

Este dispositivo é um periférico de alarme projetado para ser ativado pela saída de sirene de uma central de alarme de incêndio convencional.

• Princípio de Funcionamento: O sinalizador permanece em estado de repouso (consumo zero) até que a central de alarme entre em modo de alarme e envie uma tensão (12 ou 24Vcc) para a sua linha de alimentação. Instantaneamente, o circuito interno do dispositivo aciona simultaneamente a sirene e os LEDs, iniciando os ciclos de alerta sonoro e visual até que o alarme seja silenciado na central.
• Componentes e Tecnologia:
• Alerta Sonoro: Uma sirene piezoelétrica de alta potência que emite um sinal sonoro com pressão sonora superior a 90 decibéis a 1 metro de distância, projetado para se sobrepor ao ruído ambiente e garantir que o alarme seja ouvido.
• Alerta Visual: Utiliza feixes de LEDs de alto brilho com efeito estroboscópico, piscando a uma frequência de 90 ciclos por minuto. A tecnologia LED garante uma longa vida útil (superior a 100.000 ciclos) e baixo consumo de energia.
• Construção: O corpo do dispositivo é fabricado em plástico ABS (Acrilonitrila Butadieno Estireno) na cor vermelha, padrão para equipamentos de incêndio, garantindo alta visibilidade e resistência a impactos. Seu grau de proteção é IP20, indicando que é para uso exclusivo em ambientes internos.

2. Tabela de Especificações Técnicas – Sinalizador Audiovisual Convencional

3. Comparativos e Diferenciais

• Sinalizador Audiovisual (2 em 1) vs. Sirene + Sinalizador Visual Separados:
• Custo Total de Instalação: A principal vantagem. O dispositivo integrado reduz significativamente os custos de instalação. Em vez de comprar dois produtos, instalar duas caixas de passagem e passar dois circuitos de fiação, o instalador trabalha com um único ponto, economizando tempo, material e mão de obra.
• Estética e Otimização de Espaço: A solução integrada é mais compacta e esteticamente mais limpa, ocupando menos espaço na parede.
• Sinalizador Convencional vs. Endereçável:
• Custo e Aplicação: O sistema convencional, onde este dispositivo se aplica, oferece um custo por ponto muito mais baixo, sendo a solução ideal para projetos de pequeno e médio porte (lojas, escritórios, pequenos galpões) onde a setorização por zona é suficiente.
• Simplicidade: A instalação e manutenção de sistemas convencionais são mais simples e diretas.

4. Amparo Técnico, Jurídico e Normativo

A sinalização de alarme é um dos pilares de um sistema de proteção contra incêndio.

• ABNT NBR 17240 - Sistemas de detecção e alarme de incêndio: É a norma principal que rege o projeto e a instalação. Ela determina os níveis sonoros mínimos para cada tipo de ambiente, a necessidade de sinalização visual em locais de ruído intenso ou com presença de pessoas com deficiência auditiva, e as regras de posicionamento dos avisadores.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs estaduais (ex: IT-19 em SP) exigem a instalação de sistemas de alarme conforme a NBR 17240. A correta distribuição e o funcionamento dos sinalizadores audiovisuais são inspecionados para a liberação do AVCB.
• NR-23 (Proteção Contra Incêndios): Exige que os sistemas de alarme sejam audíveis em toda a área da edificação. O sinalizador visual complementa esta exigência, garantindo um alerta mais abrangente.
• CREA: O engenheiro responsável pelo projeto de segurança (PSCIP) tem a responsabilidade técnica de dimensionar e especificar os dispositivos de alarme para garantir que o alerta seja eficaz em todas as partes da planta.

5. Guia de Compatibilidade

Conforme o guia do fabricante, este sinalizador audiovisual convencional (modelo 27707) é compatível com centrais de alarme convencionais.

6. Exemplos de Aplicação

• Ambientes Industriais Ruidosos: Onde o som da sirene pode ser abafado pelo ruído das máquinas, o alerta visual é fundamental.
• Hospitais e Hotéis: Para garantir um alerta claro em corredores e quartos, alcançando todos os ocupantes.
• Escolas e Universidades: Em salas de aula, laboratórios e áreas comuns.
• Edifícios Comerciais: Em andares de escritórios, lojas e garagens.
• Qualquer local que necessite de um alerta de evacuação robusto e universal.

7. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (Apenas Sirene): Em uma oficina mecânica com alto ruído de ferramentas, um incêndio se inicia. A central dispara as sirenes, mas o som é confundido com o ruído ambiente. Os funcionários, especialmente aqueles com protetores auriculares, não percebem o alarme. O tempo de evacuação é perigosamente retardado.
• Vantagem do Sinalizador Audiovisual: Na mesma oficina, o alarme é disparado. Além do som agudo de >90 dB, os flashes de LED de alta intensidade chamam a atenção de todos imediatamente, independentemente do ruído ou do uso de protetores. A evacuação é instantânea e segura. A vantagem é a redundância e a universalidade do alerta, garantindo que a mensagem de perigo seja compreendida por todos, em qualquer condição.

8. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 8531.10.90 ("Outros aparelhos elétricos de alarme para proteção contra roubo ou incêndio e aparelhos semelhantes").
• GTIN/EAN: A ser consultado na embalagem ou nota fiscal do produto.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte: Produto eletrônico sensível.
