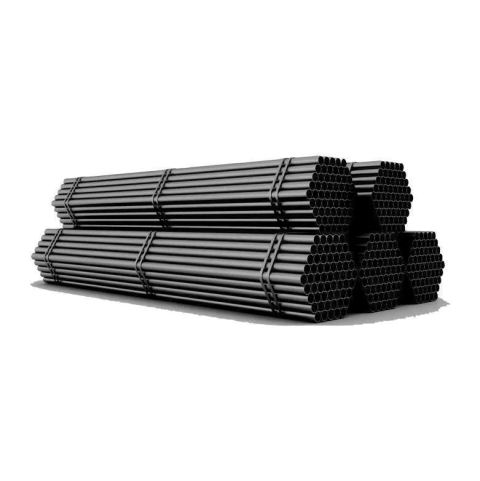

Tubo de Aço Preto NBR 5590 SCH40: Robustez Certificada para Altas Exigências

Em sistemas industriais e de segurança predial, onde a condução de fluidos sob pressão é uma constante, a confiabilidade da tubulação é um pilar fundamental da operação e da segurança. O Tubo de Aço Carbono Preto, padrão Schedule 40 (SCH40), fabricado conforme a norma ABNT NBR 5590, representa a solução de alta resistência para as aplicações mais exigentes. Utilizado desde redes de combate a incêndio até linhas de vapor e gás na indústria, este tubo garante a integridade e a segurança necessárias onde a falha não é uma opção.

Comercializado em barras de 6 metros, este produto atende à certificação compulsória do Inmetro, assegurando que cada barra foi fabricada e testada para suportar as condições severas para as quais foi projetada.

1. Descrição Técnica

Este tubo é um produto de alta especificação técnica, projetado para suportar pressões de trabalho significativamente mais altas em comparação com tubos de parede mais fina.

• O que é "Schedule (SCH)"?

O termo "Schedule" é um padrão que classifica a espessura da parede de um tubo. Ele é resultado da fórmula SCH = P / S, onde 'P' é a pressão de trabalho e 'S' é a tensão admissível do material. Portanto, para um mesmo diâmetro,

quanto maior o Schedule, mais espessa a parede e maior a resistência do tubo à pressão. O SCH40 é considerado um padrão standard para uma vasta gama de aplicações de média a alta pressão².

• Material e Fabricação:
• Material: Produzido em Aço Carbono de alta qualidade, com composição química controlada para garantir excelentes propriedades mecânicas e de soldabilidade.
• Tipos de Fabricação: Disponível em duas versões principais:
1. Com Costura (Solda Longitudinal): Fabricado a partir de uma chapa de aço que é conformada e soldada longitudinalmente. Ideal para a maioria das aplicações de condução de fluidos, incluindo redes de incêndio.
2. Sem Costura: Fabricado por um processo de perfuração de um cilindro de aço sólido. É a opção

mais indicada para aplicações de altíssima pressão, pois não possui uma zona de solda que possa ser um ponto de fragilidade.

• Normas e Certificações:
• ABNT NBR 5590: É a norma brasileira que especifica todos os requisitos para tubos de aço carbono para condução de fluidos, garantindo a padronização de dimensões, espessuras, propriedades mecânicas e ensaios obrigatórios. Esta norma é tecnicamente equivalente à norma internacional ASTM A53.

• Certificação INMETRO: A fabricação de tubos NBR 5590 no Brasil é de certificação compulsória, conforme a Portaria Inmetro nº 246/2016, assegurando um alto padrão de qualidade e segurança.

2. Tabelas de Especificações Técnicas

Características Dimensionais – Tubo de Aço Preto SCH40 NBR 5590

Esta tabela consolidada apresenta os dados técnicos para os tubos SCH40 (Standard - STD), disponíveis com acabamento preto (sem pintura) ou com pintura vermelha para identificação de redes de incêndio.

Composição Química – Valores Máximos em Percentual (%)

Tolerâncias de Fabricação

3. Comparativos e Diferenciais

• SCH40 vs. SCH10:
• Resistência à Pressão: O SCH40 possui uma parede significativamente mais espessa que o SCH10. Isso o torna a escolha correta para sistemas que operam com pressões mais elevadas, linhas de recalque de bombas de incêndio e aplicações industriais mais severas.
• Robustez Mecânica: A maior espessura oferece superior resistência a impactos, amassamentos e à corrosão ao longo do tempo.
• Aplicação: Enquanto o SCH10 é ideal para as "pontas" da rede de sprinklers (onde a pressão é menor), o SCH40 é a espinha dorsal da rede, utilizado nas tubulações principais, prumadas e onde a pressão do sistema é maior.
• Tubo Preto vs. Tubo Galvanizado:
• Aplicação: O tubo preto é a solução padrão para condução de água (como em redes de incêndio) e fluidos não corrosivos.
• Limitação: Não é indicado para condução de gases com umidade (como ar comprimido não tratado) ou água potável, pois a umidade pode causar corrosão interna. Para essas aplicações, o tubo galvanizado é a opção correta.

4. Amparo Técnico, Jurídico e Normativo

A tubulação de um sistema de combate a incêndio é um dos itens mais fiscalizados.

• ABNT NBR 5590: Garante a qualidade e a segurança intrínseca do produto. O uso de tubos que não atendam a esta norma é uma não conformidade grave de projeto e execução.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs de todos os estados (ex: IT-22 de SP para Sistemas de Hidrantes e Mangotinhos) exigem o uso de tubulações e acessórios que atendam às normas técnicas brasileiras. A utilização de materiais certificados como o tubo NBR 5590 é um pré-requisito para a aprovação do sistema e a emissão do AVCB (Auto de Vistoria do Corpo de Bombeiros).
• NR (Normas Regulamentadoras): A NR-23 (Proteção Contra Incêndios) exige a existência e a manutenção de equipamentos de combate a incêndio. Uma rede de hidrantes com tubulação danificada ou fora de norma representa um descumprimento da legislação trabalhista. A NR-11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais) e NR-12 (Segurança no Trabalho em Máquinas e Equipamentos) são cruciais para a segurança no recebimento e instalação da tubulação.
• CREA: O engenheiro responsável pelo projeto de segurança contra incêndio (PSCIP) tem a responsabilidade legal de especificar materiais normatizados. A especificação de um tubo inadequado pode acarretar em responsabilidade civil e criminal em caso de falha do sistema.

5. Exemplos de Aplicação

• Redes de Incêndio: Aplicação principal em prumadas (colunas) e ramais principais de sistemas de hidrantes e sprinklers, especialmente em edifícios altos e indústrias.
• Indústria: Condução de vapor, ar comprimido (seco), óleos e outros fluidos em processos industriais de média e alta pressão.
• Usinas de Açúcar e Álcool: Em linhas de processo que exigem alta robustez mecânica.
• Construção Mecânica: Utilizado na fabricação de estruturas e equipamentos que necessitam de tubos de alta resistência.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (Uso de tubo SCH10 em local de SCH40): Em um edifício de 20 andares, o projetista especifica tubo SCH40 para a prumada principal dos hidrantes, mas o construtor, para economizar, instala um SCH10. Durante um incêndio nos andares inferiores, a bomba de incêndio é acionada, pressurizando a rede. A tubulação de parede fina não suporta a pressão estática elevada da coluna d'água somada à pressão da bomba e se rompe, inundando a caixa de escada, cortando o fornecimento de água para os hidrantes dos andares superiores e tornando o combate ao fogo impossível.
• Vantagem do Tubo SCH40 Certificado: Na mesma situação, o tubo SCH40 NBR 5590 é instalado. A rede suporta a pressão máxima do sistema com total segurança, garantindo que todos os hidrantes da edificação estejam operacionais. A brigada de incêndio e o Corpo de Bombeiros têm um sistema confiável para combater o fogo, proteger vidas e o patrimônio.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 7306.30.00 ("Outros tubos e perfis ocos, soldados, de seção circular, de ferro ou aço não ligado").
• GTIN/EAN: Varia conforme o diâmetro e o acabamento. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.

8. ATENÇÃO - INFORMAÇÕES CRUCIAIS PARA RECEBIMENTO E MANUSEIO

• Transporte e Responsabilidade de Descarga:
• A entrega deste produto é realizada por transportadora contratada e terceirizada. Por se tratar de carga pesada e de grandes dimensões (barras de 6 metros), a responsabilidade por descarregar o material do caminhão é integralmente do COMPRADOR.
• O comprador deverá dispor de equipamentos próprios e adequados para o içamento e movimentação segura da carga, como empilhadeiras, pontes rolantes ou guindastes, bem como pessoal treinado para a operação.
• Não nos responsabilizamos pela retirada da carga do veículo transportador nem por quaisquer acidentes ou danos causados pelo comprador durante o processo de descarga. Ao optar por frete pago, entende-se que o cliente possui e se responsabiliza pela infraestrutura de recebimento.
• Segurança do Trabalho no Recebimento:
• O processo de descarga e movimentação dos tubos deve seguir rigorosamente os princípios de segurança estabelecidos pela ABNT e pelas Normas Regulamentadoras (NRs), como a NR-11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais) e a NR-12 (Segurança no Trabalho em Máquinas e Equipamentos).
• É obrigatório o uso de Equipamentos de Proteção Individual (EPIs) adequados, como luvas de raspa ou vaqueta, capacete, óculos de segurança e botas com biqueira de aço.
• A área de descarga deve ser isolada e sinalizada. Nunca permita que pessoas não autorizadas permaneçam sob cargas suspensas.
• Taxa de Estadia (Demurrage):
• Atrasos no recebimento e descarregamento da carga poderão acarretar a cobrança de hora excedente do veículo transportador, a ser faturada via título bancário.
