Abraçadeira Tipo Gota (Econômica): A Solução Prática e Econômica para Suportação de Tubulações

A correta sustentação de redes de tubulação é um fator fundamental para garantir a segurança, a longevidade e a eficiência de qualquer sistema hidráulico. A Abraçadeira tipo Gota, também conhecida como suporte tipo pêra ou abraçadeira econômica, é o dispositivo de fixação mais utilizado no mercado para a suspensão de tubulações aparentes em instalações de combate a incêndio, hidráulicas, elétricas e de ar comprimido.

Fabricada em aço carbono com acabamento galvanizado para proteção contra corrosão, esta abraçadeira destaca-se por sua simplicidade, baixo custo e extrema facilidade de instalação. Sendo um componente essencial para a conformidade com as normas de segurança, como a ABNT NBR 10897, seu uso correto garante o espaçamento e o suporte adequados, prevenindo falhas estruturais na rede e assegurando a aprovação do sistema pelo Corpo de Bombeiros.

1. Descrição Técnica

A Abraçadeira Tipo Gota é um suporte de sustentação projetado para fixar tubos em barras roscadas presas à estrutura superior (lajes, vigas, etc.).

• Princípio de Funcionamento e Design:

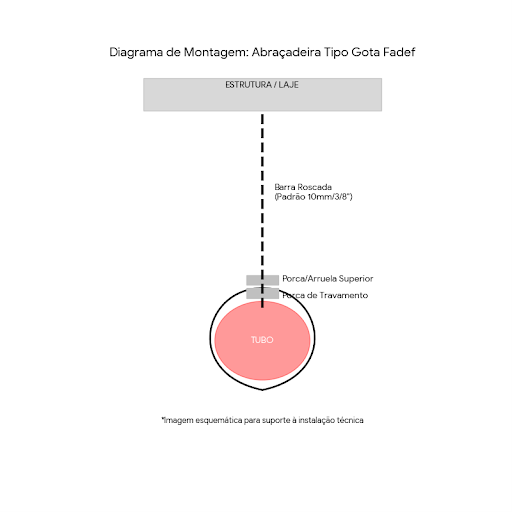

Seu design em formato de "gota" ou "pêra" permite que o tubo seja acomodado em sua base circular. As duas extremidades superiores são unidas por parafusos, travando o tubo firmemente no lugar. O furo na parte superior da abraçadeira permite a passagem de uma barra roscada, e o nivelamento da tubulação é feito ajustando-se as porcas e contraporcas na barra. É uma solução mecânica simples, robusta e eficaz.

• Componentes e Materiais:
• Corpo da Abraçadeira: Fabricado em Aço Carbono estampado, um material que oferece um excelente balanço entre resistência mecânica e custo.
• Parafusos e Porcas: Acompanham o produto para o fechamento da abraçadeira.
• Acabamento Galvanizado: A peça passa por um processo de galvanização (eletrolítica ou zincagem a fogo), que aplica uma camada de zinco para proteger o aço contra a corrosão, aumentando sua durabilidade em ambientes sujeitos à umidade.

2. Tabela de Especificações Técnicas – Abraçadeira Tipo Gota Galvanizada

Apresentamos abaixo a tabela completa com todas as variações de diâmetro e opções de compra. Dica de economia: A compra em pacotes fechados oferece um custo unitário mais vantajoso, representando a melhor opção para suas obras.

3. Comparativos e Diferenciais

• Abraçadeira Tipo Gota vs. Abraçadeira Tipo D com Cunha:
• Custo e Simplicidade: A Abraçadeira Tipo Gota é a opção mais econômica e de projeto mais simples, ideal para a grande maioria das instalações.
• Ajuste: O ajuste de altura na Tipo Gota é feito manualmente, rosqueando as porcas na barra. A Abraçadeira Tipo D com Cunha possui um mecanismo de ajuste rápido que, embora mais caro, oferece maior produtividade e agilidade na instalação, sendo uma excelente opção para obras de grande porte com prazos apertados.

4. Amparo Técnico, Jurídico e Normativo

A correta suportação de tubulações de incêndio é um requisito fundamental para a segurança e conformidade do sistema.

• ABNT NBR 10897 (Sistemas de Sprinklers) e NBR 13714 (Sistemas de Hidrantes): As normas determinam os espaçamentos máximos entre os suportes da tubulação, baseados no diâmetro do tubo. Exigem também que os suportes sejam projetados para aguentar cinco vezes o peso do tubo cheio de água mais 115 kg em cada ponto de sustentação. A Abraçadeira Tipo Gota é um dos dispositivos mais utilizados para atender a este requisito em redes de incêndio.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs estaduais reforçam as exigências das normas ABNT. A correta suportação da rede é um item rigorosamente inspecionado para a emissão do AVCB. Uma rede com suportes inadequados ou com espaçamento incorreto será reprovada.
• NR-11 e NR-12: Normas Regulamentadoras que tratam da segurança na movimentação e instalação de componentes. Uma tubulação mal suportada representa um grave risco de acidente de trabalho por queda de materiais.
• CREA: O engenheiro responsável pelo projeto tem a responsabilidade técnica e legal de dimensionar e especificar os suportes da tubulação, garantindo que eles suportarão todas as cargas previstas e atenderão às normas de segurança.

5. Exemplos de Aplicação

A Abraçadeira Tipo Gota é a solução padrão e de melhor custo-benefício para a suspensão de:

• Redes de Sprinklers e Hidrantes em lajes de estacionamentos, galpões industriais e áreas comerciais.
• Tubulações de Água Gelada e Condensada em sistemas de ar condicionado central (HVAC).
• Linhas de Ar Comprimido e Gases em plantas industriais.
• Tubulações Hidráulicas Prediais (água potável e esgoto) suspensas em subsolos e áreas técnicas.
• Eletrodutos e Eletrocalhas em instalações elétricas aparentes.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (Uso de suporte improvisado): Em uma rede de hidrantes, o instalador, para economizar, utiliza fitas metálicas perfuradas ou arames para suspender a tubulação. Com o tempo, o peso do tubo cheio de água causa a deformação desses suportes improvisados, criando "barrigas" na tubulação que acumulam ar e dificultam o fluxo. Em uma situação de incêndio, o golpe de aríete (aumento súbito de pressão) pode romper facilmente esses pontos de fixação frágeis, fazendo com que a tubulação caia e se rompa, inutilizando o sistema de combate a incêndio.
• Vantagem da Abraçadeira Tipo Gota: No mesmo projeto, são utilizadas as abraçadeiras Tipo Gota, instaladas nos espaçamentos corretos. A rede permanece perfeitamente nivelada e segura, suportando o peso e as vibrações do sistema. A vantagem é a segurança estrutural, a conformidade total com as normas, a longevidade do sistema e a garantia de que a rede de incêndio estará íntegra e operacional em uma emergência.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 7326.90.90 ("Outras obras de ferro ou aço").
• GTIN/EAN: Varia conforme o modelo e a quantidade. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte: Produto robusto. Será embalado em pacotes para garantir a integridade de todas as peças.

8. Segurança no Trabalho: Recebimento, Descarregamento e Deslocamento

• Recebimento e Manuseio: A segurança na sua obra é nossa prioridade. O manuseio de caixas ou pacotes de abraçadeiras deve ser feito com o uso de Equipamentos de Proteção Individual (EPIs) adequados, como luvas de raspa ou vaqueta para proteger as mãos e botas com biqueira de aço para proteger os pés contra a queda de materiais.
• Transporte e Responsabilidade de Descarga (para cargas pesadas):
• A entrega de grandes volumes ou de cargas combinadas com tubos é realizada por transportadora contratada e terceirizada. Por se tratar de carga pesada, a responsabilidade por descarregar o material do caminhão é integralmente do COMPRADOR.
• O comprador deve providenciar equipamentos próprios e adequados (empilhadeiras, etc.) e pessoal treinado, seguindo as normas de segurança como a NR-11.
• Não nos responsabilizamos pela retirada da carga do veículo nem por acidentes causados pelo comprador durante a descarga.
• Atrasos no descarregamento poderão acarretar a cobrança de taxa de estadia.
