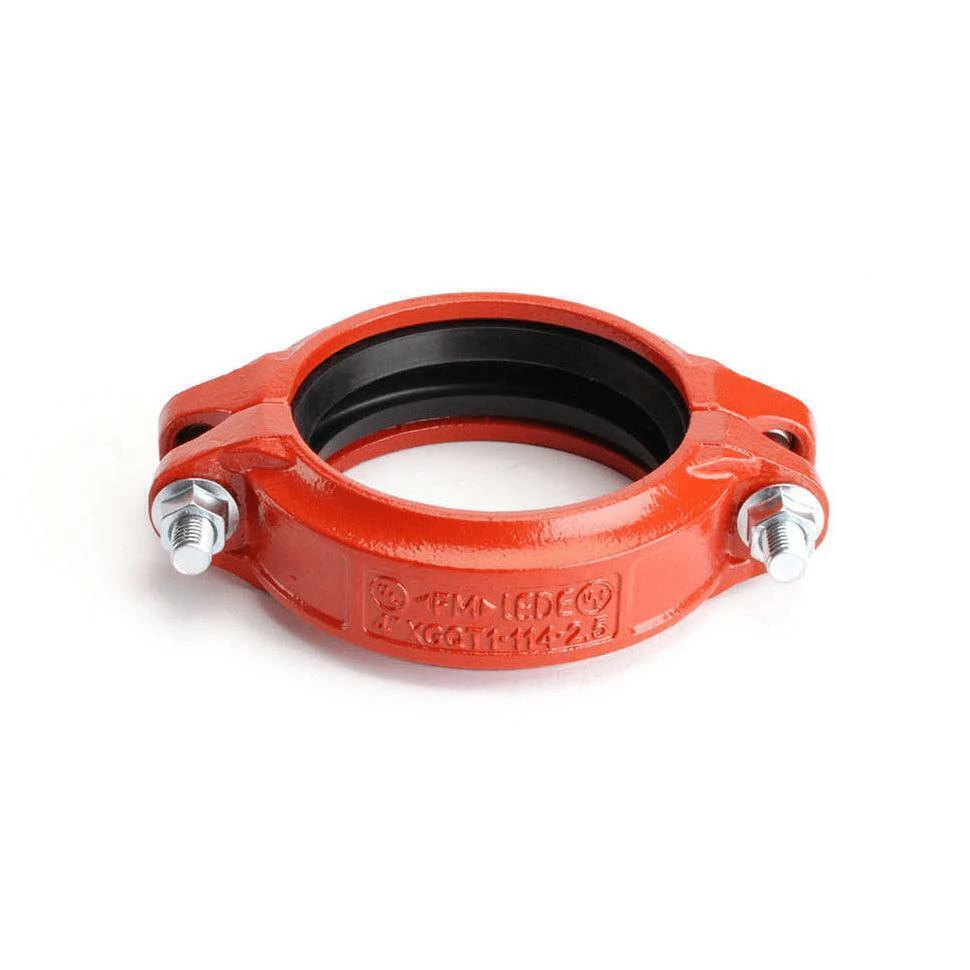

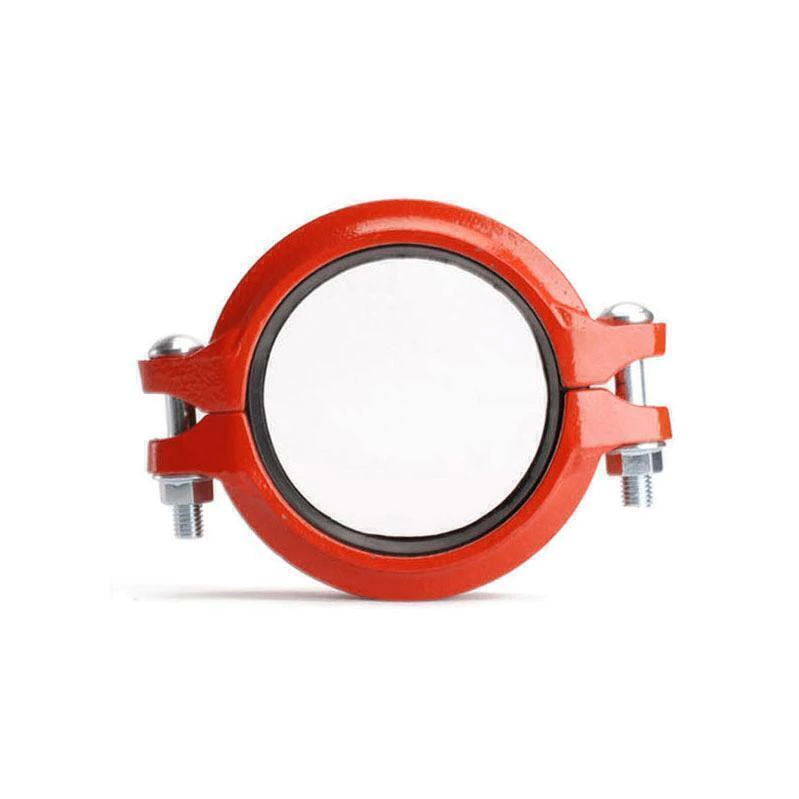

Acoplamento Rígido Ranhurado (Grooved) 6" 165,1mm 300 PSI UL/FM: A União Firme e Segura para Redes de Incêndio e Industriais de Grande Diâmetro

Quando a estabilidade e a rigidez de uma tubulação são tão cruciais quanto a estanqueidade, o Acoplamento Rígido Ranhurado (Sistema Grooved) é a solução de engenharia superior. Projetado para criar uma junta fixa e robusta, este acoplamento elimina a necessidade de solda, rosca ou flanges, proporcionando uma montagem significativamente mais rápida, segura e econômica.

Diferente das juntas flexíveis, o acoplamento rígido une as extremidades dos tubos ranhurados de forma a restringir movimentos de expansão, contração e deflexão. O resultado é uma linha de tubulação que se comporta como uma estrutura única e contínua, ideal para aplicações que exigem alinhamento preciso e máxima estabilidade, especialmente em sistemas de combate a incêndio e processos industriais.

1. Descrição Técnica

O acoplamento ranhurado é um sistema de união mecânica que consiste em três partes principais: os segmentos de acoplamento, o anel de vedação (gaxeta) e o conjunto de parafusos/porcas.

• Princípio de Funcionamento: O design dos segmentos do acoplamento rígido possui um perfil angular que se encaixa perfeitamente nas ranhuras dos tubos. Ao apertar os parafusos, os segmentos puxam as extremidades dos tubos uma contra a outra, e as "garras" do acoplamento se assentam firmemente no fundo da ranhura. Esta ação cria um travamento mecânico que impede o movimento axial e angular, resultando em uma junta estruturalmente rígida. A vedação é garantida pela compressão da gaxeta de EPDM, que é reforçada pela própria pressão do fluido na linha.
• Componentes e Materiais:
• Segmentos de Acoplamento (Corpo): Fabricados em Ferro Fundido Dúctil ASTM A536, um material de alta resistência mecânica e tenacidade, capaz de suportar altas pressões e impactos sem trincar.
• Anel de Vedação (Gaxeta): O anel padrão é de EPDM (Etileno Propileno Dieno Monômero), ideal para água, ar isento de óleo e diversos químicos, com uma faixa de temperatura de -34°C a +110°C.
• Parafusos e Porcas: Conjuntos de aço carbono com tratamento térmico, projetados para atingir o torque necessário para garantir a rigidez da junta.
• Funcionalidade "Rígida": A principal função é criar um ponto fixo na tubulação, garantindo que o alinhamento seja mantido. É a solução ideal para longos trechos retos e para a montagem de manifolds de válvulas, onde a precisão e a estabilidade são fundamentais.

2. Tabela de Especificações Técnicas – Acoplamento Rígido Ranhurado 300 PSI

Tabela de Modelos e Dimensões (Exemplo)

(Aprimorada com base em catálogos técnicos para ilustrar a gama de produtos)

3. Comparativos e Diferenciais

• Acoplamento Rígido vs. Acoplamento Flexível:
• Função Principal: Esta é a diferença fundamental. O Acoplamento Rígido cria uma junta fixa para garantir estabilidade e alinhamento, comportando-se como uma união soldada. O Acoplamento Flexível é projetado para permitir e absorver movimentos controlados (expansão, vibração, desalinhamento).
• Aplicação: Não são intercambiáveis. O Rígido é usado em longos trechos retos, risers (prumadas) e manifolds de válvulas. O Flexível é usado na conexão com equipamentos que vibram (bombas), em juntas de dilatação de edifícios e em zonas de proteção sísmica. É comum e correto que um mesmo sistema utilize ambos os tipos em pontos diferentes.
• Sistema Ranhurado Rígido vs. Solda e Flanges:
• Desempenho: Oferece a mesma rigidez estrutural de uma junta soldada ou flangeada.
• Vantagens: Mantém todos os benefícios do sistema ranhurado: instalação até 6 vezes mais rápida, sem necessidade de soldadores qualificados ou licenças de trabalho a quente, e com manutenção extremamente simplificada.

4. Amparo Técnico, Jurídico e Normativo

A correta especificação do tipo de acoplamento é crucial para a segurança e conformidade do projeto.

• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs que regem os sistemas de hidrantes e sprinklers (ex: IT-22 e IT-23 em SP) exigem que todos os componentes da rede sejam certificados e instalados conforme as normas ABNT. A escolha entre um acoplamento rígido ou flexível impacta o projeto dos suportes da tubulação, sendo um item analisado na vistoria para o AVCB.
• NFPA 13 (Norma para Instalação de Sistemas de Sprinklers): Esta norma internacional, referência mundial, possui capítulos inteiros dedicados ao suporte de tubulações, com regras distintas para sistemas montados com acoplamentos rígidos e flexíveis. O uso incorreto de um dos tipos constitui uma não conformidade grave.
• CREA: O engenheiro projetista é o responsável técnico por especificar o tipo correto de acoplamento para cada ponto da rede, garantindo a estabilidade e a segurança de todo o sistema.

5. Exemplos de Aplicação

O Acoplamento Rígido é a escolha técnica correta para:

• Prumadas (Risers): Em tubulações verticais que atravessam múltiplos andares, garantindo o perfeito alinhamento.
• Longos Trechos Retos: Em corredores, galpões e pátios, prevenindo a deflexão ("embarrigamento") da tubulação.
• Casas de Bombas: Na montagem de manifolds de válvulas, bombas e equipamentos que exigem conexões fixas e alinhadas.
• Redes de Ar Comprimido e Hidráulicas Industriais que necessitam de uma estrutura de tubulação estável e sem movimentação.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (Uso de acoplamento flexível em todo o sistema): Um instalador, por desconhecimento, monta toda a rede de sprinklers de um grande galpão usando apenas acoplamentos flexíveis. Ao pressurizar a rede para o teste, a longa tubulação suspensa "serpenteia" e se deforma entre os suportes, pois não há rigidez longitudinal. O sistema é reprovado na vistoria, e o custo para substituir dezenas de acoplamentos e realinhar a rede é altíssimo.
• Vantagem do Acoplamento Rígido: No mesmo projeto, o instalador utiliza acoplamentos rígidos nos trechos retos e acoplamentos flexíveis apenas nas conexões com a prumada principal e nas extremidades. A rede permanece perfeitamente alinhada e estável durante a pressurização, passando na vistoria sem ressalvas. A vantagem é ter uma tubulação robusta e corretamente projetada, combinando a estabilidade do acoplamento rígido com a capacidade de absorção de movimento do flexível, onde cada um é necessário.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 7307.92.00
• GTIN/EAN: A ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.

8. ATENÇÃO - INFORMAÇÕES CRUCIAIS PARA A COMPRA E RECEBIMENTO

• Consulta Obrigatória: A especificação do tipo de acoplamento (Rígido ou Flexível) e seu diâmetro é determinada pelo Projeto de Segurança Contra Incêndio. A escolha errada pode comprometer a estabilidade do sistema e levar à reprovação pelo Corpo de Bombeiros.
• Venda Exclusiva para CNPJ: Este produto é comercializado exclusivamente para Pessoas Jurídicas.
• Política de Devolução: Não aceitamos trocas ou devoluções por arrependimento ou compra por engano.
• Transporte e Responsabilidade de Descarga (quando aplicável a cargas pesadas como tubos):
• A entrega é realizada por transportadora contratada e terceirizada. Para cargas pesadas e volumosas, a responsabilidade por descarregar o material do caminhão é integralmente do COMPRADOR.
• O comprador deve providenciar equipamentos adequados (empilhadeiras, etc.) e pessoal treinado, seguindo as normas de segurança como a NR-11.
• Não nos responsabilizamos pela retirada da carga do veículo nem por acidentes causados pelo comprador durante a descarga.
• Atrasos no descarregamento poderão acarretar a cobrança de taxa de estadia.
