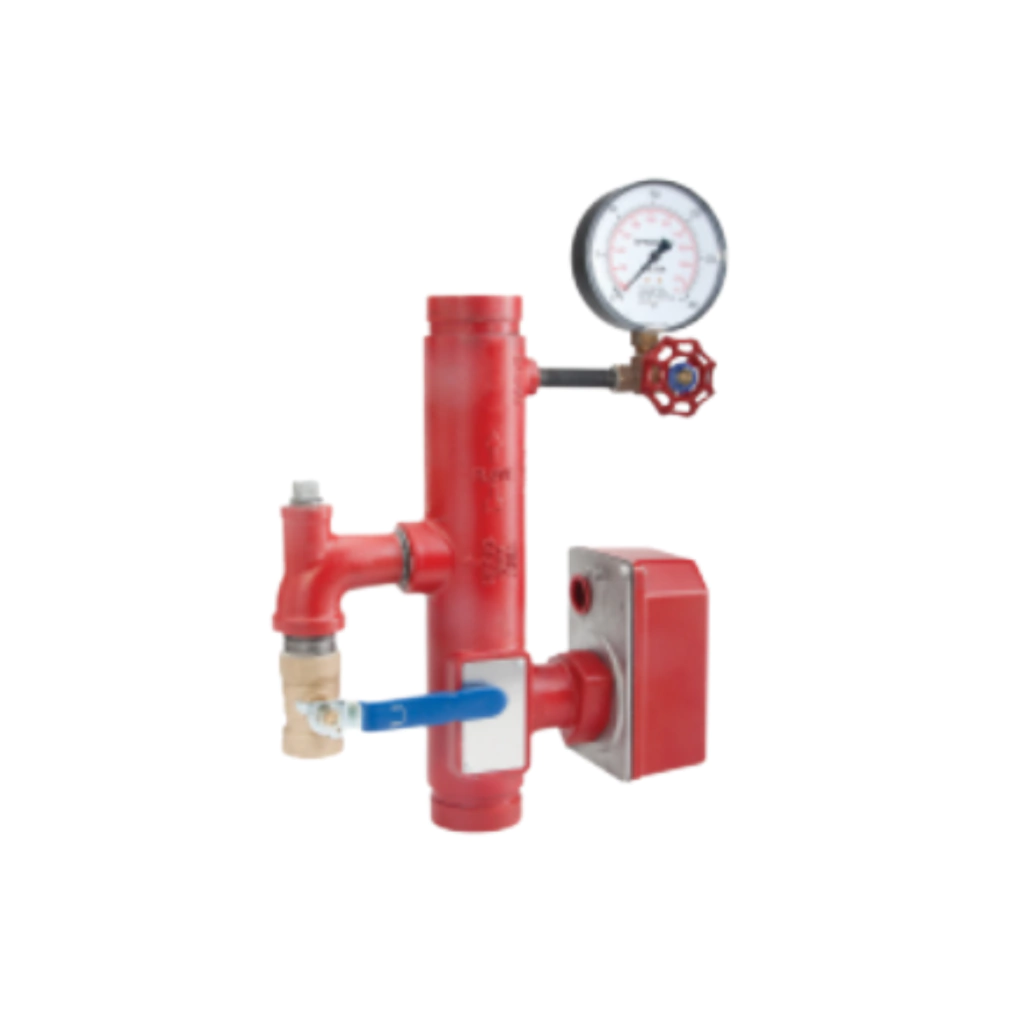

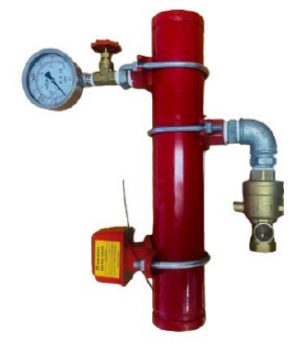

Comando Setorial Ranhurado (Riser Manifold) com Teste e Dreno: O Ponto de Controle e Teste Essencial para Sistemas de Sprinklers

A eficácia de um sistema de sprinklers não reside apenas em sua capacidade de apagar o fogo, mas também em sua testabilidade, manutenibilidade e na capacidade de fornecer informações precisas durante uma emergência. O Comando Setorial Ranhurado (Riser Manifold) é um conjunto pré-montado que serve como o "painel de controle" para cada andar ou setor de uma rede de sprinklers.

Projetado para atender integralmente às normas ABNT NBR 10897 e NFPA 13, este manifold integra em um único e compacto arranjo todos os componentes necessários para o bloqueio, drenagem e teste do sistema. Ao incorporar uma válvula de bloqueio supervisionada, uma chave de fluxo, manômetros e uma conexão de teste e dreno com visor, ele garante a setorização, a inspeção periódica e o alarme localizado, sendo um componente obrigatório e de vital importância para a segurança, a conformidade legal da edificação e a aprovação pelo Corpo de Bombeiros.

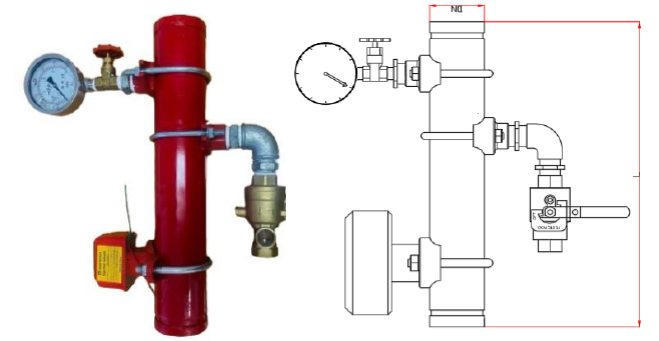

1. Descrição Técnica

O Comando Setorial é um conjunto de válvulas e acessórios que é instalado na tubulação principal (prumada ou "riser") que alimenta os ramais de sprinklers de uma determinada área.

• Princípio de Funcionamento Integrado:

O manifold opera como um ponto de controle multifuncional:

1. Bloqueio e Manutenção: Uma válvula de bloqueio (geralmente borboleta ou gaveta com supervisão) permite que o fluxo de água para aquele setor específico seja interrompido, possibilitando a manutenção ou modificação da rede daquele andar sem a necessidade de esvaziar todo o sistema do edifício.
2. Detecção de Fluxo: Uma Chave de Fluxo integrada detecta o movimento de água quando um sprinkler é ativado, enviando um sinal elétrico para a central de alarme, que identifica o andar ou setor exato do incêndio.
3. Teste e Drenagem: Uma válvula de Teste e Dreno com visor de vidro e um orifício calibrado (equivalente a um sprinkler) permite aos inspetores simular a ativação de um bico, testando o acionamento da chave de fluxo e do alarme, além de servir como ponto de drenagem do setor.
• Componentes e Materiais:

• Válvulas: Válvula de bloqueio e válvula de teste/dreno fabricadas em Ferro Fundido Dúctil ou Bronze.
• Chave de Fluxo: Componente eletrônico com corpo em liga de alumínio.
• Conexões: As conexões principais (entrada e saída) são do tipo ranhurada (Grooved), permitindo uma instalação rápida e segura com acoplamentos mecânicos.
• Instrumentação: Manômetros para verificação da pressão estática e dinâmica da rede.

2. Tabela de Especificações Técnicas – Comando Setorial Ranhurado

Tabela de Modelos e SKUs

3. Comparativos e Diferenciais

• Comando Setorial (Manifold Pré-Montado) vs. Montagem Peça a Peça em Campo:
• Qualidade e Confiabilidade: O manifold pré-montado é fabricado e testado em ambiente fabril controlado, garantindo a perfeita compatibilidade entre os componentes, alinhamento e estanqueidade. A montagem em campo, peça por peça, está sujeita a erros de instalação, uso de componentes não compatíveis e maior risco de vazamentos.
• Velocidade e Custo de Instalação: A instalação do manifold é drasticamente mais rápida, exigindo apenas a conexão de duas juntas ranhuradas. A montagem em campo é um processo lento e artesanal, que consome muito mais tempo de mão de obra qualificada (mecânico montador), elevando o custo total da instalação.
• Espaço: O manifold é uma solução compacta, projetada para ocupar o menor espaço possível no shaft ou na casa de máquinas.

4. Amparo Técnico, Jurídico e Normativo

A setorização e a capacidade de teste de uma rede de sprinklers são requisitos obrigatórios das normas de segurança.

• ABNT NBR 10897 (Sistemas de Sprinklers): A norma exige que cada pavimento ou seção de compartimentação de um edifício seja provido de seu próprio sistema de alarme, controle e teste. Especificamente, ela determina a necessidade de:
• Uma válvula de bloqueio supervisionada por setor.
• Um dispositivo de alarme de fluxo (chave de fluxo) por setor.
• Uma conexão de teste e dreno com visor no ponto mais desfavorável de cada setor.

O Comando Setorial é o produto que atende a todas essas exigências em um único conjunto.

• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs estaduais (ex: IT-23/SP) tornam a NBR 10897 obrigatória e a correta instalação dos comandos setoriais é um item fundamental na vistoria para a emissão do AVCB.
• NFPA 13: A norma internacional de referência detalha a necessidade do "Floor Control Valve Assembly" (Comando Setorial) com os mesmos componentes, sendo a base para as certificações UL/FM.
• CREA: O engenheiro responsável pelo projeto de segurança (PSCIP) tem a responsabilidade técnica de prever os comandos setoriais em cada pavimento ou área de risco, garantindo a conformidade total do sistema.

5. Exemplos de Aplicação

A instalação do Comando Setorial é obrigatória e essencial em:

• Edifícios Verticais (Comerciais, Residenciais, Hotéis): Instalado em cada andar, geralmente dentro de um shaft ou armário técnico, para controlar a rede de sprinklers daquele pavimento.
• Grandes Áreas Horizontais (Shoppings, Hospitais, Indústrias): Utilizado para dividir a edificação em múltiplas zonas de controle, facilitando a identificação do local do incêndio e a manutenção.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência: Em um edifício comercial de 15 andares, um sprinkler é danificado por uma equipe de manutenção no 10º andar, causando uma grande vazão de água. Sem um Comando Setorial para isolar o andar, a equipe de manutenção precisa correr até o subsolo para fechar a válvula principal do sistema, deixando o prédio inteiro sem proteção contra incêndio por horas até que o reparo seja concluído e a rede re-pressurizada.
• Vantagem do Comando Setorial: Na mesma situação, a equipe de manutenção se dirige ao shaft do 10º andar, fecha a válvula de bloqueio do Comando Setorial, e drena a água daquele pavimento através da conexão de dreno. O reparo é feito rapidamente, e o sistema do andar é reativado, enquanto todos os outros 14 andares permaneceram protegidos o tempo todo. A vantagem é a operacionalidade, a segurança e a rapidez na manutenção, minimizando o tempo de inatividade do sistema e o risco para a edificação.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 8424.30.90 (Uma vez que é um conjunto montado para sistemas de incêndio, esta classificação da proposta é plausível, embora componentes individuais tenham NCMs distintos).
• GTIN/EAN: Varia conforme o modelo. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte: Produto montado e sensível (contém manômetros). Requer embalagem e manuseio cuidadosos.
