Cotovelo / Joelho 90° Ranhurado 300 PSI XGQT01 UL/FM

Apresentação

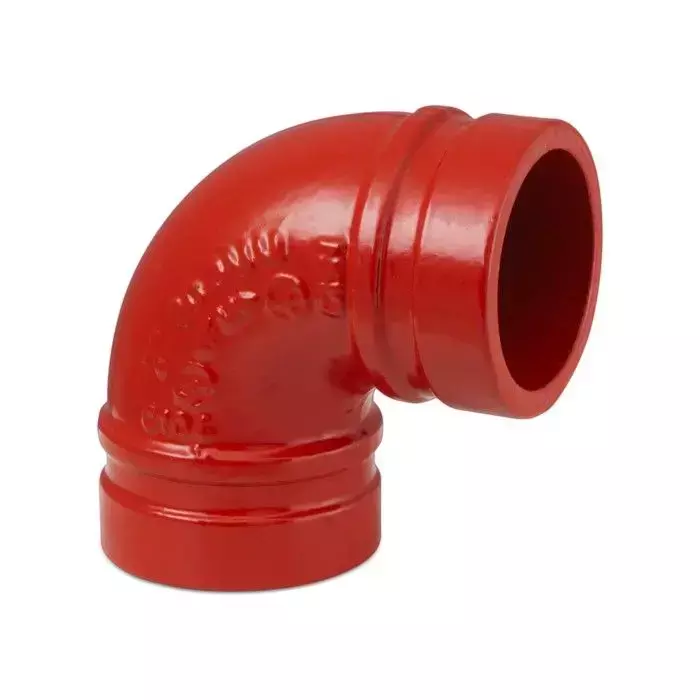

O Cotovelo Ranhurado de 90 graus (modelo XGQT01) é uma conexão de alta engenharia, projetada para facilitar uma mudança direcional precisa de 90 graus em sistemas de tubulação. Esta peça é essencial para o roteamento eficiente de tubulações, permitindo a criação de curvas e cantos com uma transição segura e sem vazamentos.

Como componente-chave do Sistema de Conexões Ranhuradas, este cotovelo possui as certificações UL (LISTED) e FM (APPROVED), atestando sua conformidade para aplicações de alta pressão de até 300 PSI (2.5 MPa).

Fabricado em ferro fundido dúctil, oferece vantagens econômicas significativas. Sua instalação é simples e até 6 vezes mais rápida que a solda, eliminando a necessidade de profissionais especializados e reduzindo horas de trabalho. Além disso, garante a segurança na construção por ser um processo "a frio", permitindo instalações com o menor impacto possível no ambiente, sem interrupção de serviços.

Descrição Completa com Especificações Técnicas

O Cotovelo Ranhurado de 90 graus (modelo XGQT01) é uma conexão de alta engenharia, projetada para facilitar uma mudança direcional precisa de 90 graus em sistemas de tubulação. Esta peça é essencial para o roteamento eficiente de tubulações, permitindo a criação de curvas e cantos com uma transição segura e sem vazamentos.

Fabricado em Ferro Fundido Dúctil de alta resistência (ASTM A536 65-45-12), este cotovelo é projetado para suportar uma pressão de trabalho de até 300 PSI (2.5 MPa). Como componente-chave do Sistema de Conexões Ranhuradas, possui as certificações UL (LISTED) e FM (APPROVED), atestando sua total conformidade para aplicações de alta responsabilidade, como Sistemas de Proteção e Supressão de Incêndios (Sprinklers e Hidrantes).

A principal vantagem deste cotovelo é a facilidade e velocidade de instalação. O processo de conexão ranhurada é simples, elimina a necessidade de profissionais especializados em solda e reduz drasticamente as horas de trabalho. Além disso, garante a segurança na construção por ser um processo "a frio" (sem solda), o que "provoca o menor impacto possível no andamento da obra" e permite instalações sem a interrupção de serviços.

Tabela de Variações (SKUs, Medidas e Pesos)

*Dimensão "L" (centro a face) baseada no padrão dimensional mais próximo disponível nos arquivos técnicos.

Comparativos e Diferenciais: Cotovelo Ranhurado 90° vs. Conexão Soldada

A escolha do Cotovelo Ranhurado XGQT01 representa uma modernização significativa em custo, segurança e eficiência em comparação direta com os métodos tradicionais de soldagem.

• Velocidade de Instalação: A instalação do sistema ranhurado é até 6 vezes mais rápida do que a solda. O processo de conexão é simples, não exigindo habilidades profissionais especiais. Trabalhadores comuns podem realizar a operação após um breve treinamento, economizando horas de trabalho e melhorando a eficiência.
• Custo Total Instalado: O sistema ranhurado impacta diretamente na redução do custo da obra. Embora o custo da peça seja competitivo, os benefícios econômicos vêm da simplicidade, economia de trabalho e de tempo, além de ter um preço menor que produtos que exigem solda.
• Mão de Obra (vs. Solda): A principal vantagem de custo é que o sistema ranhurado elimina a necessidade de contratação de profissionais especializados em solda, simplificando a logística da obra.
• Segurança na Construção (Instalação a Frio): A tecnologia de conexão ranhurada é um processo "a frio" e requer equipamento mínimo no local. Diferente das conexões com solda, ela não exige isolamento de área ou interrupção de serviços (como em um shopping, por exemplo), provocando o menor impacto possível no ambiente e eliminando os riscos de incêndio associados ao trabalho a quente.
• Integridade da Tubulação: A ranhura é feita por laminação (conformação a frio), sem comprometer ou danificar a estrutura da parede interna do tubo. Isso preserva as características originais da tubulação.
• Estabilidade e Manutenção: O método de conexão ranhurada permite que a tubulação resista à vibração, encolhimento e expansão. Isso aumenta a estabilidade do sistema e facilita a manutenção futura, permitindo a fácil substituição ou modificação de seções da tubulação sem danificar as estruturas vizinhas.

Amparo Técnico, Jurídico e Normativo

A especificação deste produto, especialmente em sistemas de combate a incêndio, é amparada por um robusto conjunto de normas e legislações que garantem a segurança, a conformidade legal e a responsabilidade técnica da instalação.

1. IT Bombeiros (Legislação Estadual e Aprovação)

As Instruções Técnicas (ITs) do Corpo de Bombeiros (a legislação principal que rege a segurança contra incêndio em cada estado) exigem que todos os componentes de sistemas hidráulicos de combate a incêndio, como redes de hidrantes e sprinklers, sejam certificados. A utilização de um produto com selos UL/FM, como este cotovelo, é um requisito fundamental para a aprovação do projeto (PSCIP) e a obtenção ou renovação do Auto de Vistoria do Corpo de Bombeiros (AVCB).

2. Certificações Internacionais (UL/FM)

As certificações são a principal garantia de qualidade e desempenho do produto:

• UL (Underwriters Laboratories): Atesta que o cotovelo foi rigorosamente testado e atende aos padrões globais de segurança e desempenho.
• FM (Factory Mutual): Aprova o produto com base em testes que garantem sua confiabilidade e integridade para aplicações de proteção contra incêndio.
• Ambas as certificações asseguram que o cotovelo suporta a pressão de trabalho de 300 PSI e mantém as características de fluxo ideais.

3. Normas ABNT (Padrão Técnico Nacional)

• Certificação de Fabricante: O fabricante atesta a conformidade com normas ABNT.
• Reconhecimento da Norma: A ABNT NBR 10897 (Sistemas de proteção contra incêndio por chuveiros automáticos) reconhece e aceita o uso de sistemas de união mecânica ranhurados (grooved), desde que os componentes sejam certificados para este fim (como UL/FM).
• Compatibilidade: O sistema ranhurado é projetado para ser usado com tubos de aço carbono que seguem padrões brasileiros, como a ABNT NBR 5580 e NBR 5590.

4. NR - Normas Regulamentadoras (Segurança do Trabalho)

A escolha pelo sistema ranhurado tem um impacto direto na segurança do canteiro de obras:

• Eliminação do "Trabalho a Quente": A instalação ranhurada é um processo "a frio", proporcionando maior "Segurança na construção". Isso elimina os riscos e a burocracia do "trabalho a quente" (solda), que é rigorosamente regulamentado por normas como a NR 18 e NR 34, que exigem permissões de trabalho, isolamento de área e vigias de incêndio.
• Simplicidade de Mão de Obra: O processo "não exigindo habilidades profissionais especiais", "Elimina necessidade de contratação de profissionais especializados em solda".

5. CREA (Responsabilidade Jurídica e Técnica)

O engenheiro responsável pelo projeto e execução do sistema de combate a incêndio emite uma Anotação de Responsabilidade Técnica (ART) perante o CREA. Ao especificar um cotovelo com certificações UL/FM e conformidade ABNT, o profissional está legalmente respaldado, comprovando a utilização de materiais que atendem integralmente às ITs dos Bombeiros. Isso mitiga sua responsabilidade civil e criminal em caso de falha do sistema, pois garante a estabilidade, a resistência à pressão e a capacidade de resistir a vibrações, expansão e encolhimento.

Esta peça é essencial para o roteamento eficiente de tubulações, permitindo que as linhas contornem cantos, obstáculos ou sigam o layout de uma estrutura. A instalação é feita de forma mecânica, sem solda ou rosca, unindo-se aos tubos através de acoplamentos ranhurados.

As aplicações deste cotovelo são amplas, abrangendo desde sistemas de alta responsabilidade, como combate a incêndio, até utilidades industriais e prediais.

1. Sistemas de Combate a Incêndio (Aplicação Primária)

Esta é a aplicação mais crítica e comum do produto, onde as certificações UL (LISTED) e FM (APPROVED) são indispensáveis.

• Exemplos: Redes de Sprinklers (Bicos de Sprinkler) e Hidrantes.
• Explicação: O cotovelo de 90° é usado para rotear as tubulações principais e ramais que alimentam os sprinklers e hidrantes. A certificação garante que a conexão suportará a pressão de 300 PSI e manterá a integridade do sistema durante uma emergência. É descrito como "crucial para a segurança de instalações industriais e estruturas altas".

2. Sistemas Industriais, HVAC e Condução de Fluidos

O sistema ranhurado é amplamente utilizado em instalações industriais e prediais devido à sua rápida montagem e manutenção.

• Exemplos:
• HVAC e Refrigeração: Muito utilizado em linhas de Água Gelada para climatização.
• Utilidades Industriais: Aplicado em redes de Ar Comprimido, Mineração e Processos Industriais em geral.
• Química e Petroquímica: Usado no "transporte de fluidos em indústrias químicas e petroquímicas" e em redes de Petróleo e Gás.
• Explicação: A facilidade de instalação do sistema ranhurado é uma grande vantagem em ambientes industriais. O cotovelo permite que os instaladores girem a peça 360° antes de apertar, facilitando o alinhamento em "espaços apertados", como salas de máquinas ou plantas de fabricação.

3. Construção Civil, Saneamento e Agricultura

A simplicidade de montagem torna o sistema ideal para projetos de infraestrutura e construção civil.

• Exemplos:
• Abastecimento e Saneamento: Aplicado em Abastecimento de Água, Estações de Tratamento de Água e instalações hidráulicas de saneamento.
• Infraestrutura Predial: Usado em "projetos de construção civil que exigem condução de águas pluviais" e "Large Plumbing Systems" (grandes sistemas de encanamento).
• Agricultura: Empregado em sistemas de Irrigação e drenagem.
• Explicação: A "operação simples" e o fato de não exigir "habilidades profissionais especiais" tornam o cotovelo ranhurado uma opção econômica e eficiente para a construção civil, acelerando o cronograma da obra.

Cenários: Consequências da Ausência vs. Vantagens da Presença

A escolha de um Cotovelo Ranhurado XGQT01 em vez de métodos alternativos (como a soldagem de um cotovelo) tem implicações diretas na segurança, custo e eficiência da instalação.

Cenário 1: Consequências da Ausência (Uso de Alternativas, como Solda)

Neste cenário, o instalador opta por soldar um cotovelo padrão para fazer a curva de 90 graus, em vez de usar o sistema ranhurado.

• Aumento Drástico do Custo e Tempo: A soldagem é um processo lento. A ausência do cotovelo ranhurado resulta em um tempo de instalação significativamente maior ("maior facilidade e rapidez na instalação" é a vantagem do ranhurado), o que eleva o custo total da mão de obra.
• Necessidade de Mão de Obra Especializada: A solda "exige" a contratação de "profissionais especializados em solda", que são mais caros e, muitas vezes, mais difíceis de encontrar do que montadores mecânicos.
• Riscos de Segurança na Instalação: A solda é um "trabalho a quente", que gera faíscas e riscos de incêndio. Isso "exige isolamento de área e interrupção de serviços". Em uma manutenção de um shopping, por exemplo, isso significaria fechar a loja e ter vigias de incêndio, o que "provoca o menor impacto possível no andamento da obra" não seria o caso.
• Instabilidade do Sistema: Uma conexão soldada é rígida. Ela não absorve "vibração, encolhimento e expansão". Isso aumenta o estresse na tubulação e nos componentes, podendo levar a danos nas válvulas ou trincas ao longo do tempo.
• Manutenção Complexa: Se uma modificação ou reparo for necessário, o cotovelo soldado deve ser cortado, exigindo um novo processo de solda. A "fácil substituição, rotação ou modificação de seções da tubulação" não é possível.

Cenário 2: Vantagens da Presença (Uso do Cotovelo Ranhurado XGQT01 UL/FM)

Neste cenário, o projeto utiliza o Cotovelo Ranhurado XGQT01 para a curva de 90 graus.

• Eficiência e Custo Total Reduzido: A principal vantagem são os "benefícios econômicos". A "operação simples" e a "maior facilidade e rapidez na instalação" reduzem drasticamente as horas de trabalho, o que impacta na "redução do custo da obra".
• Mão de Obra Simplificada: O sistema "Elimina necessidade de contratação de profissionais especializados em solda". "Os trabalhadores comuns podem realizar a operação após um breve treinamento".
• Segurança Máxima na Instalação (Processo a Frio): A instalação ranhurada é um processo "a frio", aumentando a "segurança na construção". O cotovelo pode ser instalado sem faíscas, permitindo trabalhos de manutenção em locais operacionais (como shoppings ou indústrias) sem "interrupção de serviços".
• Estabilidade e Fácil Manutenção: O método de conexão ranhurada oferece "flexibilidade única". Ele permite que a tubulação resista a vibrações, expansão e contração, "aumentando a estabilidade do sistema de tubulação". Além disso, "facilita a manutenção futura", permitindo fácil rotação ou substituição da peça.
• Confiabilidade e Conformidade: O cotovelo possui as certificações UL e FM, garantindo uma "transição sem vazamentos" e atendendo aos mais altos padrões para "Sistemas de Proteção e Supressão de Incêndios".

Informações Fiscais

• SKU: 245930091 (SKU principal); 245930092; 245930093; 245930094; 245930095; 245930096; 245930097; 245930098; 245930099; 245930100; 245930101; 245930102; 245930103; 245930104; 245930105; 245930106 (Variações)
• NCM: 7307.11.00
• Origem: Importado
• Unidade de Venda: Un
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte:
• Condição de Frete: FOB SOROCABA/SP.
• Restrições de Entrega: Devido ao peso e dimensões da carga (especialmente em pedidos com grande volume), algumas transportadoras possuem restrições. A entrega poderá ser cancelada (com possível repasse de custos ao comprador) se for constatado que o local é de difícil acesso, como estradas de terra, vielas ou áreas com restrição a veículos pesados. Certifique-se de que o endereço de entrega é acessível para caminhões.
• Prazos e Alterações: A Fadef Distribuidora reserva-se o direito de alterar a transportadora selecionada no momento da compra, sem aviso prévio, para garantir a compatibilidade da carga com as políticas do transportador. Atrasos ou alterações no prazo de entrega podem ocorrer devido a desvios ou erros logísticos por parte das transportadoras.
• Recebimento:
• Conferência Obrigatória: A conferência do material (quantidade, modelo e integridade) deverá ser feita no ato de seu recebimento e na presença do transportador, sem possibilidade de reclamação posterior.
• Atenção ao Peso: Este produto é de ferro fundido dúctil. Embora as peças individuais possam ser leves (variando de 0,31 kg a 21 kg), pedidos em volume podem se tornar cargas muito pesadas.
• Responsabilidade pela Descarga: A descarga do material é de total responsabilidade do cliente. O manuseio manual pode ser inviável e perigoso. Recomenda-se fortemente que o local esteja preparado com equipamentos de auxílio (empilhadeiras, paleteiras) e pessoal qualificado.
• Segurança no Manuseio: É indispensável o uso de Equipamentos de Proteção Individual (EPIs), como luvas de proteção (raspa ou vaqueta) e calçados de segurança com biqueira de aço, durante o manuseio e a descarga das peças.

ATENÇÃO - INFORMAÇÕES IMPORTANTES PARA A COMPRA:

• Consulta Obrigatória: O tipo, capacidade extintora, opções de carga e quantidade de extintores necessários são determinados exclusivamente pelo Corpo de Bombeiros do seu Estado, com base na classificação de risco do imóvel. Consulte a documentação oficial como (AVCB/CLCB) e as Normativas Técnicas estaduais e municipais ANTES de efetuar a compra.
• Política de Devolução: A Fadef Distribuidora não aceita trocas ou devoluções deste produto por motivos de arrependimento, desistência ou compra realizada por engano. Certifique-se de que este é o produto correto para sua necessidade.
• Venda Exclusiva para CNPJ: Este produto é comercializado exclusivamente para Pessoas Jurídicas.
• Garantia: Preencha corretamente os dados para emissão da Nota Fiscal para não perder a garantia do fabricante.
• Compra Online: Disponível para compra direta no site da Fadef Distribuidora. Ao comprar, você confirma ter lido e concordado com todas as condições.
• Alterações e Imagens: Descrição sujeita a alteração sem aviso prévio. Imagens meramente ilustrativas.
