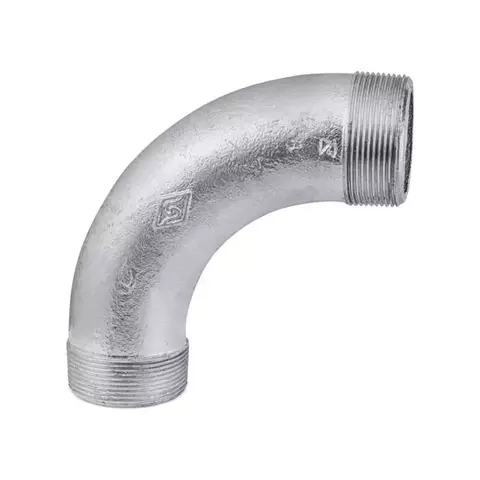

Curva 90° Macho-Macho Galvanizados Rosca BSP 11 Fios NBR 6943: A Conexão Versátil para Mudanças de Direção em Redes Hidráulicas

Em sistemas de tubulação roscada, a capacidade de realizar mudanças de direção de forma eficiente e conectar diferentes tipos de conexões é essencial. As conexões Curva 90° e Joelho 90° Macho-Macho Galvanizadas são as soluções de engenharia projetadas para criar desvios de 90°, conectando-se diretamente a duas extremidades com rosca fêmea (como luvas, tês ou válvulas).

Fabricadas em ferro maleável de alta resistência e em total conformidade com a norma ABNT NBR 6943, estas conexões recebem um tratamento de galvanização por imersão a quente, que garante uma proteção superior e duradoura contra a corrosão. São componentes essenciais para a segurança e longevidade de redes de combate a incêndio, água potável, gás e ar comprimido.

1. Descrição Técnica Exaustiva

Tanto a Curva 90° quanto o Joelho 90° são conexões angulares projetadas para alterar a direção do fluxo, com a particularidade de possuírem roscas externas em ambas as extremidades.

• Princípio de Funcionamento e Design:
• Desvio de 90°: Ambas as peças criam um ângulo de 90 graus na tubulação. A principal diferença entre elas está no raio da curvatura.
• Conexões Roscadas Macho-Macho: Ambas as extremidades possuem roscas externas (macho) no padrão BSP (British Standard Pipe), com 11 fios por polegada, permitindo a conexão direta com conexões que possuam roscas internas (fêmea).
• Materiais e Fabricação:
• Material Base: Fabricadas em Ferro Maleável Preto, um material com excelente usinabilidade e alta resistência a choques e vibrações, conforme as normas ABNT NBR 6590, ISO 49 e EN 10242.
• Galvanização por Imersão a Quente: Após a usinagem, a peça é imersa em um banho de zinco fundido, conforme a ABNT NBR 6323. Este processo cria uma camada de zinco robusta que protege a peça contra a oxidação.

2. Tabela de Especificações Técnicas – Curva/Joelho 90° M-M Galvanizado BSP

Tabela de Modelos e SKUs (Curva 90° Macho)

3. Comparativos e Diferenciais: Curva 90° vs. Joelho 90°

A escolha entre uma Curva 90° e um Joelho 90° é uma decisão técnica importante que impacta a performance do sistema hidráulico.

• Curva 90° (Raio Longo):
• Performance Hidráulica: A Curva oferece uma mudança de direção mais suave para o fluido. Isso resulta em menor turbulência e, consequentemente, menor perda de carga (perda de pressão). Em sistemas de combate a incêndio, onde cada PSI de pressão é crucial, a utilização de curvas é altamente recomendada para manter a performance do sistema.
• Aplicação: Ideal para as linhas principais e pontos onde a manutenção da pressão é prioritária.
• Joelho 90° (Raio Curto):
• Vantagem: O Joelho é mais compacto, sendo a solução ideal para instalações com espaço extremamente restrito, onde uma curva não caberia.
• Desvantagem: A mudança de direção abrupta gera maior turbulência e uma perda de carga mais acentuada em comparação com a curva.

Em resumo, para o comprador: Se o espaço permitir, prefira sempre a Curva 90° para garantir a melhor performance do seu sistema. Utilize o Joelho 90° apenas quando a restrição de espaço for o fator determinante.

4. Amparo Técnico, Jurídico e Normativo

O uso de conexões normatizadas é uma exigência fundamental em qualquer instalação segura.

• ABNT NBR 6943 - Conexões de ferro fundido maleável, com rosca ABNT NBR NM ISO 7-1, para tubulações: É a norma principal do produto, que estabelece os materiais, as dimensões, as tolerâncias e os métodos de ensaio para garantir a qualidade e a segurança da conexão.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs que regem os sistemas de hidrantes e sprinklers exigem que todas as conexões roscadas atendam à NBR 6943. O uso de conexões certificadas é um pré-requisito para a aprovação do sistema no AVCB.
• NR-13 (Caldeiras e Vasos de Pressão): Para tubulações de fluidos enquadradas nesta norma, o uso de materiais e componentes certificados é obrigatório para garantir a segurança operacional.
• CREA: O engenheiro responsável pelo projeto tem a responsabilidade técnica de especificar conexões que atendam às normas ABNT, garantindo a integridade e a segurança do sistema hidráulico.

5. Exemplos de Aplicação

A Curva e o Joelho 90° Macho-Macho Galvanizados são utilizados para:

• Redes de Combate a Incêndio: Para realizar desvios de 90° nas tubulações de hidrantes e sprinklers, em mudanças de direção em paredes, tetos e pisos.
• Instalações de Gás Predial (GLP/GN): Em pontos de mudança de direção da tubulação.
• Linhas de Ar Comprimido: Em plantas industriais para direcionar a rede de ar.
• Instalações Hidráulicas Prediais e Industriais: Para condução de água potável, água industrial e outros fluidos não corrosivos.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário do Uso de Conexão Inadequada: Uma instaladora, para reduzir custos, utiliza curvas de ferro fundido cinzento (material quebradiço e proibido por norma para redes pressurizadas) em uma rede de hidrantes. Durante o comissionamento do sistema, o golpe de aríete gerado pelo fechamento rápido de uma válvula causa a ruptura de uma das curvas, inundando a área e mostrando a fragilidade do sistema. Se a falha ocorresse durante um incêndio, o resultado seria a perda total de pressão na rede.
• Vantagem da Curva/Joelho Galvanizado NBR 6943: A peça certificada, fabricada em ferro maleável (resistente a impactos e vibrações) e com galvanização a fogo, suporta a pressão do sistema, resiste aos golpes de aríete e à corrosão por décadas. O sistema permanece íntegro, seguro e sempre pronto para uso. A vantagem é a confiabilidade e a conformidade, garantindo a segurança da edificação e a tranquilidade do proprietário.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 7307.19.20 ("Outros acessórios para tubos, de ferro fundido, não maleável").
• GTIN/EAN: Varia conforme o modelo. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte: Produto robusto, acondicionado em caixas.

8. ATENÇÃO - INFORMAÇÕES CRUCIAIS PARA RECEBIMENTO E MANUSEIO

• Transporte e Responsabilidade de Descarga:
• A entrega é realizada por transportadora contratada e terceirizada. Para cargas pesadas, a responsabilidade por descarregar o material do caminhão é integralmente do COMPRADOR.
• O comprador deve providenciar equipamentos adequados (empilhadeiras, etc.) e pessoal treinado, seguindo as normas de segurança como a NR-11.
• Não nos responsabilizamos pela retirada da carga do veículo nem por acidentes causados pelo comprador durante a descarga.
• Atrasos no descarregamento poderão acarretar a cobrança de taxa de estadia.
