Joelho Terminal 90° Ranhurado/Rosca BSP UL/FM: A Conexão Final Versátil e Segura para Sua Rede

Em projetos de tubulação, especialmente em sistemas de combate a incêndio, a transição entre diferentes métodos de conexão e a criação de pontos de saída são operações críticas. O Joelho Terminal 90° Ranhurado / Rosca BSP é uma conexão híbrida de alta engenharia, projetada para realizar duas funções simultaneamente: criar uma curva de 90° no final de uma linha e converter a conexão do moderno sistema ranhurado (Grooved) para o tradicional sistema roscado (BSP).

Esta peça única elimina a necessidade de múltiplas conexões (como uma curva ranhurada mais um adaptador ranhura/rosca), economizando espaço, reduzindo pontos de vazamento e simplificando drasticamente a instalação. Com certificações internacionais de prestígio como UL/FM, este componente é a solução ideal e mais segura para conectar sprinklers, manômetros e outros dispositivos roscados no final de ramais em redes de incêndio, garantindo total conformidade e confiabilidade.

1. Descrição Técnica

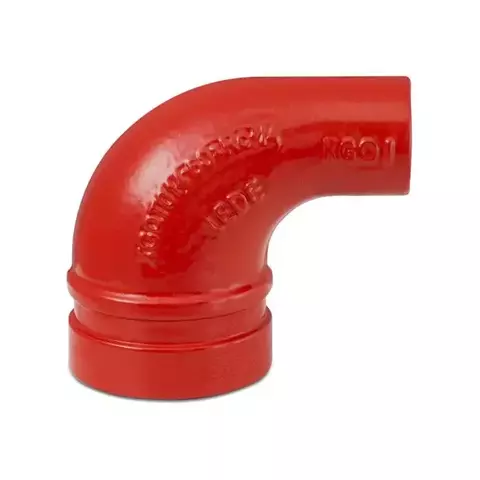

O Joelho Terminal 90° é uma conexão angular projetada com duas extremidades funcionalmente distintas.

• Princípio de Funcionamento e Design:

A peça foi desenvolvida para otimizar as transições no final de uma linha de tubulação.

1. Extremidade Ranhurada (Grooved): Possui uma ranhura (sulco) que permite uma conexão rápida, segura e flexível à tubulação principal através de um acoplamento ranhurado. Este tipo de junta é conhecido por sua velocidade de montagem e capacidade de absorver pequenas vibrações.
2. Extremidade Roscada (BSP): A outra extremidade possui uma rosca fêmea no padrão BSP (British Standard Pipe), o padrão mais comum para conexões hidráulicas prediais no Brasil. Esta saída é projetada para a instalação direta de componentes roscados.
3. Curva de 90°: O corpo da peça forma uma curva suave de 90°, direcionando o fluxo para a saída roscada com mínima perda de carga.
• Componentes e Materiais:

• Corpo: Fabricado em Ferro Fundido Dúctil ASTM A536, um material de alta resistência mecânica à pressão (até 300 PSI) e a impactos, garantindo a integridade estrutural da conexão.
• Acabamento: A superfície é tratada com pintura eletrostática epóxi na cor vermelha (RAL 3000), o padrão para sistemas de combate a incêndio, oferecendo uma barreira durável contra a corrosão.

2. Tabela de Especificações Técnicas – Joelho Terminal 90° Ranhurado/Rosca

Tabela de Modelos e SKUs

3. Comparativos e Diferenciais

• Joelho Terminal Híbrido vs. Montagem com Peças Separadas:
• Eficiência e Segurança: A principal vantagem. Para obter o mesmo resultado com peças separadas, um instalador precisaria de uma Curva Ranhurada 90° + um Acoplamento Ranhurado + um Adaptador Ranhura/Rosca. O Joelho Terminal substitui essas três peças por uma única, o que significa:
• Menos Pontos de Vazamento: Uma junta em vez de três.
• Instalação Mais Rápida: Um único acoplamento para apertar.
• Menor Custo Total: Economia em material e, principalmente, em mão de obra.
• Solução Mais Compacta: Ideal para pontos terminais em forros e locais com pouco espaço.
• Modelos com Certificação UL/FM vs. Conexões Comuns:
• Confiabilidade Garantida: A certificação UL/FM assegura que a conexão foi submetida a testes rigorosos de pressão, resistência e durabilidade. Para sistemas de incêndio, esta certificação é a garantia de que o componente não será o "elo fraco" da corrente e não falhará sob a pressão de uma emergência real.

4. Amparo Técnico, Jurídico e Normativo

A correta especificação das conexões em um sistema de incêndio é fundamental para sua aprovação e eficácia.

• ABNT NBR 10897 (Sistemas de Sprinklers): A norma permite o uso de conexões ranhuradas e roscadas, desde que sejam certificadas para uso em sistemas de incêndio e que a transição entre elas seja feita de forma segura e tecnicamente correta.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs estaduais exigem que todos os componentes da rede de incêndio atendam às normas ABNT e, para maior segurança, possuam certificações internacionais como UL/FM. O uso de conexões certificadas é um fator crucial para a aprovação do sistema no AVCB.
• NFPA 13 (Standard for the Installation of Sprinkler Systems): A norma de referência mundial detalha o uso de conexões ranhuradas e roscadas, exigindo que sejam "listadas" (UL) e "aprovadas" (FM) para o serviço.
• CREA: O engenheiro responsável pelo projeto tem a responsabilidade técnica de especificar materiais que garantam a integridade e a estanqueidade do sistema, sendo as conexões certificadas a opção mais segura e defensável tecnicamente.

5. Exemplos de Aplicação

O Joelho Terminal 90° é a solução perfeita para:

• Saídas para Sprinklers: Conectar o último trecho de um ramal ranhurado diretamente a um sprinkler pendente ou montante com conexão roscada.
• Pontos de Teste e Drenagem: Criar uma saída roscada no final de um ramal para a instalação de uma válvula de teste com visor (Waste Cone).
• Instalação de Instrumentação: Criar um ponto de 90° para a instalação de manômetros e pressostatos com conexão roscada.
• Sistemas de Ar Comprimido e HVAC: Para criar saídas roscadas para tomadas de ar ou para a conexão de equipamentos em redes com tubulação principal ranhurada.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (Montagem com múltiplas peças): Um instalador precisa criar uma saída para um sprinkler no final de um ramal ranhurado de 2". Ele utiliza uma curva ranhurada de 2", um acoplamento de 2" e um redutor ranhurado/roscado de 2" para 1/2". A montagem é lenta, ocupa muito espaço vertical no forro e cria três juntas diferentes. Durante o teste de pressão, um dos acoplamentos, mal apertado, apresenta um vazamento, exigindo a despressurização da linha e o retrabalho.
• Vantagem do Joelho Terminal: No mesmo projeto, o instalador utiliza um único Joelho Terminal de 2" x 1/2". A instalação é feita com um único acoplamento, em menos de um terço do tempo. A peça é mais compacta e possui apenas uma junta para verificar. O sistema passa no teste de pressão sem problemas. A vantagem é a eficiência, economia e a maior segurança de um sistema com menos pontos de falha.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 7307.19.90 ("Outros acessórios para tubos, de ferro fundido, não maleável").
• GTIN/EAN: Varia conforme o modelo. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte: Produto robusto, mas que deve ser protegido contra impactos que possam danificar as roscas.

8. ATENÇÃO - INFORMAÇÕES CRUCIAIS PARA RECEBIMENTO E MANUSEIO DE CARGAS PESADAS

• Transporte e Responsabilidade de Descarga:
• A entrega é realizada por transportadora contratada e terceirizada. Para cargas pesadas, a responsabilidade por descarregar o material do caminhão é integralmente do COMPRADOR.
• O comprador deve providenciar equipamentos próprios e adequados (empilhadeiras, etc.) e pessoal treinado, seguindo as normas de segurança como a NR-11.
• Não nos responsabilizamos pela retirada da carga do veículo nem por acidentes causados pelo comprador durante a descarga.
• Atrasos no descarregamento poderão acarretar a cobrança de taxa de estadia.
