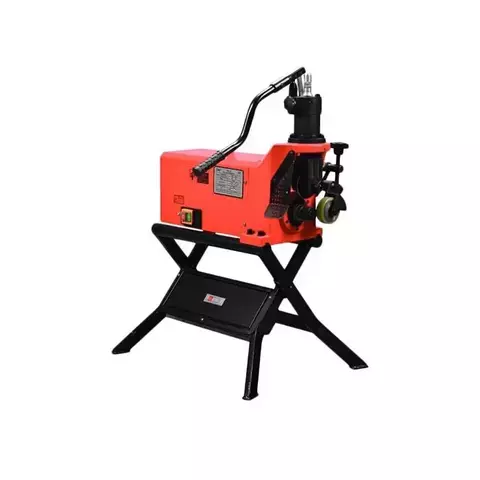

Máquina de Ranhura Elétrica TWG-9A para Tubos de 1" a 8" - SKU: 1886

Apresentação do Equipamento

A Máquina de Ranhura TWG-9A é a ferramenta definitiva para a montagem de tubulações pelo sistema ranhurado (grooved). Desenvolvida para otimizar seu tempo e garantir a máxima qualidade, esta máquina é indispensável para a conformação de ranhuras em tubos de aço carbono e aço inoxidável.

Com um método de instalação que chega a ser até 6 vezes mais rápido que os sistemas tradicionais de solda ou rosca, a TWG-9A permite que você prepare tubos de forma simples e eficiente, reduzindo custos com mão de obra e eliminando os riscos de trabalhos a quente.

Seu design inteligente ocupa pouco espaço e inclui um cavalete dobrável que facilita o transporte e a montagem diretamente no canteiro de obras. Para garantir a segurança do operador, o equipamento acompanha uma pedaleira de segurança, que previne acidentes e permite o controle total durante o processo.

Descrição Técnica

A TWG-9A opera pelo método de conformação (laminação a frio), onde o tubo é posicionado entre um rolo de pressão e um rolo de ranhura. O motor elétrico gira o tubo a uma velocidade constante de 23 RPM, enquanto o operador aciona a bomba hidráulica para pressionar o rolo e conformar a ranhura com precisão milimétrica. Este processo garante a criação de ranhuras padronizadas, perfeitas para o acoplamento com conexões ranhuradas certificadas UL/FM.

O equipamento é robusto, fácil de operar e possui manutenção simples, sendo a ferramenta ideal para construtoras, instaladores hidráulicos e empresas de manutenção que buscam eficiência e conformidade normativa.

1.Tabela de Especificações Técnicas

2. Comparativos e Diferenciais: Máquina de Ranhura TWG-9A vs. Processo de Solda

• Velocidade de Instalação: A conformação de uma ranhura leva minutos. O processo de solda exige horas de preparação, soldagem, resfriamento e inspeção. A TWG-9A torna seu cronograma até 6 vezes mais eficiente.
• Segurança no Trabalho: A ranhura é um processo a frio, que elimina completamente os riscos de incêndio e explosão associados à soldagem. Não há necessidade de permissões para trabalho a quente ou vigias de incêndio.
• Custo Total Instalado: Embora o custo de aquisição de equipamentos seja um fator, a economia massiva em mão de obra especializada e a drástica redução no tempo de execução do projeto tornam o custo total do sistema ranhurado muito mais baixo.
• Praticidade e Mobilidade: Com seu cavalete dobrável e design compacto, a TWG-9A pode ser facilmente transportada e montada em qualquer local da obra, diferente dos pesados e complexos equipamentos de solda.

3. Amparo Técnico, Jurídico e Normativo

A escolha do equipamento correto para a preparação de tubos é fundamental para a validade técnica e legal de um sistema de segurança.

• Amparo Técnico e Normativo: Sistemas de combate a incêndio, regidos por normas como as Instruções Técnicas (ITs) do Corpo de Bombeiros e a NFPA 13, exigem o uso de componentes certificados (UL/FM). A Máquina de Ranhura TWG-9A é a ferramenta que garante a criação de ranhuras padronizadas e precisas, condição indispensável para que as conexões certificadas funcionem corretamente e o sistema como um todo mantenha sua integridade e certificação.
• Responsabilidade Profissional (CREA): O engenheiro responsável pelo projeto tem a obrigação de garantir que a instalação seja executada com as ferramentas adequadas. Utilizar a TWG-9A assegura que as especificações do projeto de ranhura serão atendidas com precisão, respaldando a responsabilidade técnica do profissional e garantindo a aprovação no AVCB.

4. Exemplos de Aplicação

• Sistemas de Combate a Incêndio: Aplicação principal para ranhurar tubulações de redes de sprinklers e hidrantes, garantindo a conformidade total com as normas.
• Construção Civil: Ideal para a montagem rápida e segura de prumadas e redes de distribuição de água em edifícios comerciais e residenciais.
• Instalações Industriais: Perfeita para a manutenção e expansão de redes de água industrial e ar comprimido, minimizando o tempo de parada da produção.

5. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Consequências da Ausência (Solda Inadequada ou Ranhura Manual): O uso de métodos inadequados resulta em juntas não conformes, vazamentos, reprovação na vistoria do Corpo de Bombeiros (AVCB) e, em caso de sinistro, na falha do sistema e responsabilização civil e criminal dos envolvidos.
• Vantagens da Presença (Uso da TWG-9A): Garante ranhuras padronizadas e perfeitas, assegura a estanqueidade e a resistência do sistema, facilita a aprovação do AVCB e respalda tecnicamente o projeto, oferecendo segurança e tranquilidade para o instalador e o cliente final.

6. Informações Fiscais

• SKU: 1886
• NCM: 8463.90.90
• CST: 28.061.00
• Origem: China
• Unidade de Venda: UN

7. Atenção - Informações Para a Compra

• Consulta Obrigatória: A especificação dos diâmetros da tubulação e das derivações é determinada pelo Projeto de Segurança Contra Incêndio ou pelo projeto hidráulico/industrial, calculado por um engenheiro habilitado.
• Venda Exclusiva para CNPJ: Este produto é comercializado exclusivamente para Pessoas Jurídicas.
• Política de Devolução: Não aceitamos trocas ou devoluções por arrependimento ou compra por engano.

8. Informações Importantes sobre Entrega e Recebimento

Para garantir uma entrega segura e sem contratempos, é fundamental que você esteja ciente das seguintes informações ao adquirir nossos produtos.

1. Peso e Manuseio da Carga

• Atenção ao Peso: As conexões e equipamentos de ferro fundido dúctil são robustos e, consequentemente, pesados. O peso total do seu pedido pode variar significativamente dependendo da quantidade e das dimensões das peças. Pedidos em maior volume podem facilmente ultrapassar centenas de quilos.
• Necessidade de Equipamento Adequado: A descarga do material é de total responsabilidade do cliente. Devido ao peso, o manuseio manual pode ser inviável e perigoso. É altamente recomendável que o local de entrega esteja preparado com equipamentos de auxílio, como empilhadeiras, paleteiras ou carros de carga, para realizar a descarga de forma segura e eficiente.

2. Uso Obrigatório de Equipamentos de Proteção Individual (EPIs)

A segurança durante o manuseio da carga é prioridade. Conforme as normas de segurança do trabalho (como a NR-11), a utilização de EPIs é indispensável para prevenir acidentes. Recomendamos fortemente o uso de:

• Luvas de Proteção (raspa ou vaqueta): Essenciais para proteger as mãos contra cortes, escoriações e prensamentos durante o manuseio das peças metálicas.
• Calçados de Segurança com Biqueira de Aço: Protegem os pés contra a queda de peças e possíveis esmagamentos.
• Capacete de Segurança: Indispensável, especialmente se a descarga envolver o uso de equipamentos de elevação.
• Óculos de Proteção: Protegem os olhos contra possíveis detritos ou no caso de algum impacto durante a movimentação.

3. Condições de Entrega da Transportadora

• Restrições de Entrega e Acesso: Devido ao peso e dimensões da carga, algumas transportadoras possuem restrições. A entrega poderá ser cancelada (com possível repasse de custos ao comprador) se for constatado que o local é de difícil acesso, como estradas de terra, vielas ou áreas com restrição a veículos pesados. Certifique-se de que o endereço de entrega é acessível para caminhões.
• Alteração de Transportadora e Prazos: A Fadef Distribuidora reserva-se o direito de alterar a transportadora selecionada no momento da compra, sem aviso prévio, para garantir a compatibilidade da carga com as políticas do transportador, conforme previsto em nossa Política de Envio. Atrasos ou alterações no prazo de entrega podem ocorrer devido a desvios ou erros logísticos por parte das transportadoras.
• Limites de Peso e Dimensões: As transportadoras parceiras impõem limites de peso e dimensões por volume. Produtos que excedam os limites (geralmente entre 30 kg e 70 kg, dependendo da empresa) ou que tenham embalagens com formatos não convencionais podem ter restrições de envio ou necessitar de fretes especiais.
• Comunicação e Agendamento: É crucial manter seus dados de contato (telefone e e-mail) atualizados no momento da compra. A transportadora poderá entrar em contato para alinhar os detalhes da entrega e confirmar se o local possui as condições necessárias para o recebimento seguro da mercadoria.

Ao finalizar sua compra, você concorda que está ciente e preparado para estas condições de recebimento. Planejar a descarga garante não apenas a sua segurança e a de sua equipe, mas também a integridade do material adquirido.
