Medidor de Vazão Venturi GVI Ranhurado (Grooved): A Referência Mundial para Teste de Bombas de Incêndio – Precisão FM Approved com 5 Anos de Garantia

Apresentação Técnica do Produto

O Medidor de Vazão Venturi GVI (Global Vision Inc.) é a solução definitiva e mais confiável do mercado para o teste de performance de bombas de incêndio. Reconhecido globalmente como o líder da indústria, este equipamento foi projetado para substituir métodos de teste arcaicos e imprecisos, oferecendo à sua edificação a segurança de um dispositivo com certificação FM Approved.

Diferente de medidores comuns que sofrem com desgaste mecânico, o sistema GVI utiliza a tecnologia patenteada Venturi Accuflow. Isso significa que não há peças móveis na passagem da água que possam quebrar ou travar, garantindo uma perda de carga mínima (menos de 1 PSI) e uma durabilidade excepcional. O equipamento é fabricado nos EUA em Aço Carbono Usinado 1026 de parede espessa, garantindo longevidade superior às alternativas leves do mercado.

Destaques que protegem seu investimento:

• Precisão de Laboratório: Margem de erro de apenas 0.5% (tecnologia patenteada), garantindo que o teste da sua bomba seja aceito por qualquer seguradora ou vistoria de bombeiros.
• Leitura Estável: O manômetro analógico é preenchido com glicerina e possui agulha "No Bounce" (sem oscilação), eliminando a vibração e facilitando a leitura exata da vazão durante o teste.
• Garantia Inédita: A confiança na robustez do produto é tamanha que o fabricante oferece 5 Anos de Garantia Total.

Por que comprar diretamente da Fadef?

Muitas empresas de instalação revendem este exato equipamento cobrando ágios altíssimos. Ao adquirir o Medidor GVI diretamente na Fadef Distribuidora, você elimina intermediários e garante que seu condomínio ou empresa pague o preço justo pela mesma tecnologia utilizada nos maiores centros de treinamento de combate a incêndio do mundo. Garanta a conformidade do seu sistema comprando direto da fonte.

2. Descrição Completa e Especificações Técnicas

O Padrão Ouro em Teste de Bombas de Incêndio

O Medidor de Vazão Venturi GVI Ranhurado é um sistema de medição de precisão projetado especificamente para verificar o desempenho de bombas de incêndio conforme exigido pelas normas NFPA 20 e NFPA 25.

Diferente de tecnologias antigas (como Tubos Pitot ou medidores de mola), o sistema GVI utiliza um Tubo Venturi de Aço Carbono Usinado. Isso significa que o medidor não possui partes móveis internas que possam desgastar, travar ou exigir calibração frequente. A leitura é transmitida para um manômetro preenchido com glicerina, garantindo estabilidade total mesmo sob alta pressão.

Componentes do Sistema (O que você recebe):

1. Tubo Venturi (Corpo): Fabricado em Aço Carbono 1026 de parede grossa (Heavy Duty), usinado em CNC para precisão absoluta.

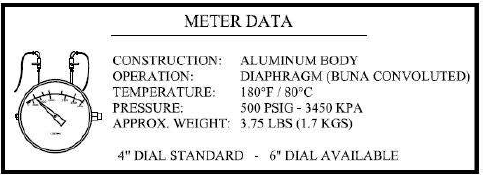

2. Manômetro Analógico GVI: Com caixa de alumínio, preenchimento de glicerina e agulha "No Bounce" (sem vibração) para leitura fácil e exata.
3. Kit de Tubulação e Válvulas: Mangueiras de alta pressão e válvulas de esfera em latão para conexão entre o venturi e o manômetro, com engates rápidos.
4. Identificação: Placa de metal fixada com Número de Série, Modelo e Dados de Vazão.

Especificações Técnicas Gerais

Valide estes dados com o seu projeto de bombeiros ou seguradora:

• Produto: Medidor de Vazão Venturi GVI (Global Vision Inc.).
• Tipo de Conexão: Ranhurada (Grooved) – Instalação rápida e limpa.
• Certificação: FM Approved (Factory Mutual) – Aceito mundialmente por seguradoras e bombeiros.
• Precisão: ± 0.5% (Tecnologia Patenteada Accuflow).
• Perda de Carga: Menor que 1 PSI (Mínima restrição ao fluxo).
• Pressão Máxima de Trabalho: 500 PSIG (3450 kPa).
• Temperatura Máxima: 180°F (80°C).
• Material do Venturi: Aço Carbono 1026 Usinado.
• Garantia: 5 Anos de Garantia Total pelo fabricante.

Imagens e Detalhes Visuais

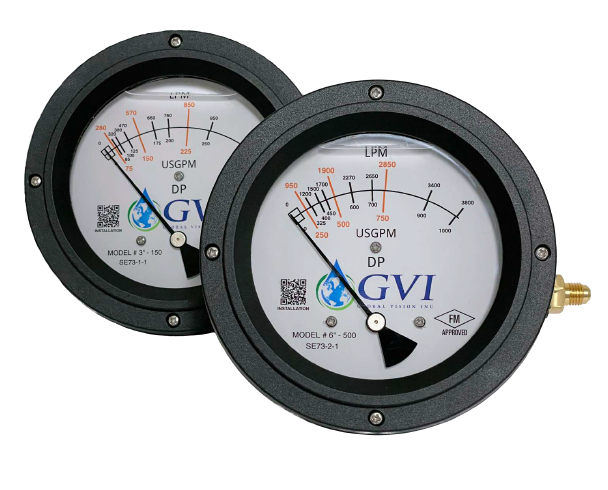

Descrição Visual: O manômetro possui um mostrador claro com escala dupla (GPM e LPM). O preenchimento com glicerina protege os componentes internos contra vibrações da bomba, garantindo que a agulha permaneça estável para uma leitura precisa.

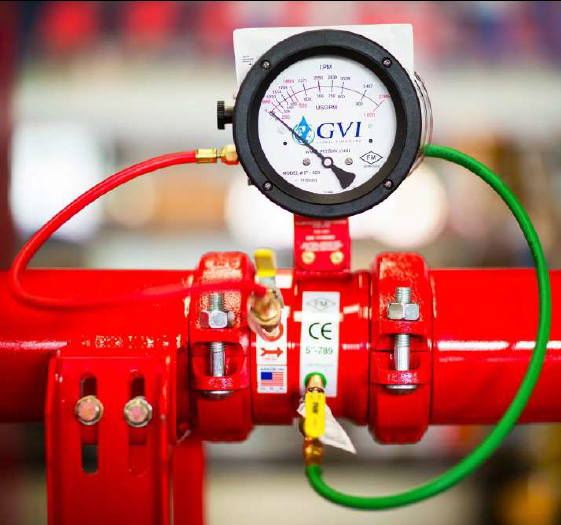

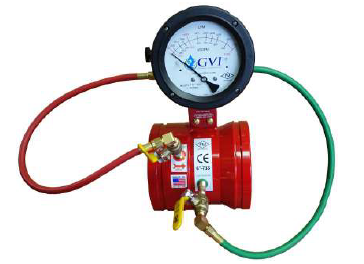

Descrição Visual: Peça robusta em aço vermelho, com conexões ranhuradas nas extremidades e tomadas de pressão (alta e baixa) no centro. O design hidrodinâmico interno (formato de ampulheta) cria o diferencial de pressão necessário para a medição sem obstruir o fluxo.

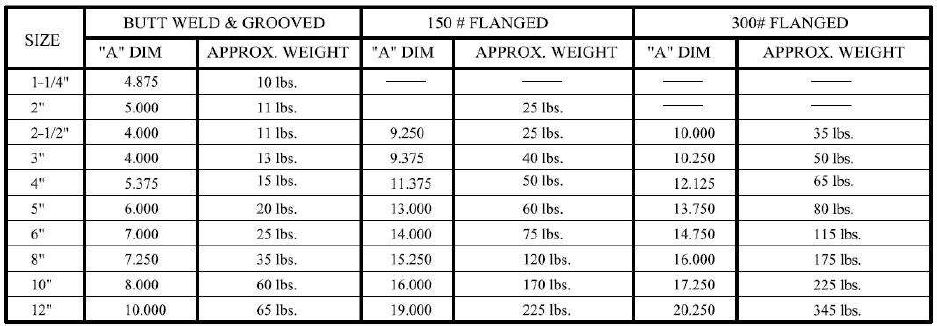

Tabela de Variações: Modelos e Capacidades (Grooved)

Encontre abaixo o modelo exato para a sua bomba de incêndio. A escolha deve ser baseada no Diâmetro da Tubulação e na Vazão da Bomba (GPM).

**(Nota: Dimensões e pesos são aproximados baseados na ficha técnica do fabricante).



---

Diferenciais de Engenharia (Por que GVI?)

1. Tecnologia Accuflow (Patenteada): Enquanto medidores comuns oscilam, o Venturi GVI estabiliza o fluxo, permitindo leituras com 0.5% de precisão. Isso acaba com a discussão entre o prestador de serviço e a seguradora sobre se a bomba passou ou não no teste.
2. Manômetro com Glicerina: Reduz vibrações harmônicas que danificam as engrenagens internas de medidores secos. Resultado: vida útil muito maior e menor custo de reposição.
3. Fabricação Americana (Made in USA): Produzido com Aço Carbono doméstico dos EUA, garantindo que o material suporte os picos de pressão sem deformar, ao contrário de alternativas importadas de baixa qualidade.

3. Instalação e Funcionamento: Modernize Sua Casa de Bombas sem Obras Complexas

A instalação do Medidor de Vazão GVI Ranhurado é uma revolução para condomínios e empresas. Graças à tecnologia de acoplamento mecânico (Grooved), você dispensa soldas, maçaricos e a "sujeira" de obras tradicionais.

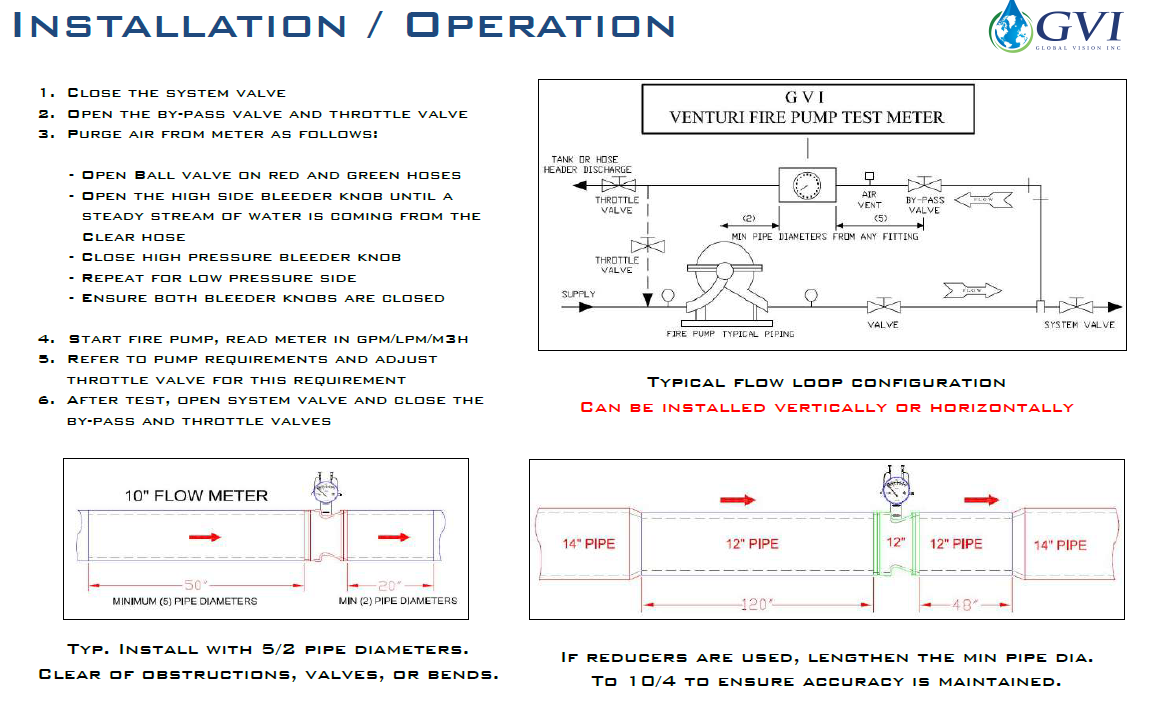

1. Onde Instalar? (O "Loop" de Teste)

O medidor NÃO deve ser instalado na tubulação principal que vai para os sprinklers/hidrantes.

• Local Correto: Ele deve ser instalado na Linha de Teste (também conhecida como linha de retorno ou By-pass), que sai da descarga da bomba e devolve a água para o reservatório de incêndio.
• Vantagem Operacional: Isso permite testar a bomba com "Recirculação". Você não joga água fora na rua (economizando milhares de litros) e não molha o pátio do condomínio.

2. A Regra de Ouro da Engenharia: Distâncias de Tubo Reto

Para garantir a precisão de 0.5% certificada pela FM Approved, o fluxo de água precisa entrar no medidor "calmo", sem turbulência. Siga rigorosamente o diagrama do fabricante:

• Antes do Medidor (Entrada): Você precisa de um trecho de tubo reto equivalente a 5 vezes o diâmetro do tubo.
• Depois do Medidor (Saída): Você precisa de um trecho de tubo reto equivalente a 2 vezes o diâmetro do tubo.
• Exemplo Prático: Se você comprou um medidor de 4 polegadas, deixe 20 polegadas (50cm) de tubo livre antes dele e 8 polegadas (20cm) depois.

3. Equipamentos Complementares (O que mais você precisa?)

O Medidor GVI é o coração do sistema, mas para ele funcionar, a linha de teste precisa ter duas válvulas auxiliares (que você também encontra na Fadef):

1. Válvula de Isolamento (Borboleta ou Gaveta): Para abrir ou fechar a linha de teste.
2. Válvula de Estrangulamento (Throttle Valve): Geralmente uma Válvula Borboleta com redutor. Dica: Ela é instalada depois do medidor. É ela que você vai fechar aos poucos durante o teste para simular a pressão e forçar a bomba a trabalhar, permitindo medir a performance real.

4. Passo a Passo da Instalação (Mecânica Simplificada)

1. Verificação: Certifique-se de que os tubos da linha de teste possuem pontas ranhuradas (sulcos) padrão standard.
2. Posicionamento: O Medidor pode ser instalado tanto na Vertical quanto na Horizontal. Apenas certifique-se de que a seta de fluxo no corpo do medidor aponta para a direção da água.
3. Acoplamento: Utilize acoplamentos ranhurados rígidos. Encaixe a vedação, coloque as carcaças e aperte os dois parafusos. Pronto.
4. Conexão do Manômetro (Mangueiras):
• O kit acompanha mangueiras coloridas para facilitar.
• Conecte a Mangueira Vermelha no ponto de Alta Pressão (Entrada do Venturi).
• Conecte a Mangueira Verde no ponto de Baixa Pressão (Garganta do Venturi).
• Dica: Os engates são rápidos, basta rosquear com a mão, sem ferramentas pesadas.

5. Como Realizar o Teste (Guia Operacional)

Este é o procedimento que seu zelador ou técnico seguirá para testar a bomba periodicamente:

1. Preparação: Feche a válvula principal do sistema (que vai para o prédio) e abra a válvula de bloqueio da linha de retorno.
2. A Etapa Mais Importante (Purga de Ar): O ar dentro das mangueiras causa leitura errada.
• Abra as pequenas válvulas de esfera nas mangueiras vermelha e verde.
• Abra os botões de purga (Bleeder Valves) no topo do manômetro.
• Deixe a água correr até sair um fluxo limpo, sem bolhas de ar. Feche os botões.
3. O Teste: Ligue a bomba de incêndio. A agulha do manômetro subirá e estabilizará (graças à glicerina), indicando a vazão exata em GPM.
4. Ajuste: Use a Válvula de Estrangulamento (Throttle Valve) para variar a pressão e verificar se a bomba entrega a vazão correta em diferentes cenários (100% da carga, 150% da carga).
5. Conclusão: Desligue a bomba, feche a linha de teste e reabra a válvula do sistema.

6. Amparo Técnico, Científico e Legal

Por que este método é superior e obrigatório?

• NFPA 25 (Norma Internacional): Exige que bombas de incêndio sejam testadas anualmente sob fluxo. O método antigo de "apenas ligar a bomba" sem medir vazão não atende à norma, pois não prova se a bomba consegue jogar água no último andar. O Medidor GVI fornece a prova científica (dados numéricos) do funcionamento.
• Sustentabilidade (ESG): O teste com medidor GVI em circuito fechado (retorno ao tanque) atende às diretrizes modernas de sustentabilidade, pois evita o desperdício de milhares de litros de água potável que ocorreriam no teste convencional com mangueiras no pátio.
• Certificação FM Approved: A certificação Factory Mutual é um "selo de imunidade" técnica. Se o seu sistema falhar, ter um equipamento FM instalado prova que o condomínio investiu em tecnologia de ponta, protegendo o síndico contra acusações de negligência em processos de responsabilidade civil.
• Instrumentação NIST: Cada medidor é testado em computador e calibrado com rastreabilidade NIST (Instituto Nacional de Padrões e Tecnologia dos EUA), garantindo validade jurídica ao laudo do teste.

4. Comparativos e Diferenciais: Por que o GVI é Superior?

No mercado de incêndio, a escolha errada do equipamento de teste pode significar reprovação no AVCB ou manutenções caríssimas no futuro. Muitos instaladores oferecem soluções "mais baratas" na compra, mas que custam o triplo na instalação e manutenção.

Abaixo, comparamos o Medidor GVI Ranhurado da Fadef com as alternativas do mercado para que você entenda onde está economizando.

1. Tecnologia Venturi (GVI) vs. Medidores Mecânicos (Rotâmetros/Turbina)

Esta é a diferença entre durabilidade eterna e manutenção constante.

• O Concorrente (Mecânico): Medidores comuns utilizam molas, turbinas ou "palhetas" dentro do tubo para medir a água.
• O Problema: A água de incêndio é suja (tem pedras, ferrugem). Esses detritos quebram as palhetas ou travam as molas. Além disso, o "golpe de aríete" (pico de pressão) entorta os eixos internos.
• O Medidor GVI (Venturi): Utiliza um tubo de aço carbono usinado, sem nenhuma peça móvel dentro.
• O Diferencial: Não há nada para quebrar, travar ou desgastar. A física do efeito Venturi não muda com o tempo. Você compra um equipamento que dura a vida toda do prédio.

2. Leitura Estável (Glicerina) vs. Agulha Vibratória

• O Concorrente: Manômetros secos comuns. Quando a bomba liga, a turbulência faz o ponteiro tremer violentamente (oscilação harmônica).
• O Problema: É impossível ler o número exato. O técnico "chuta" um valor aproximado. Isso gera laudos imprecisos que seguradoras recusam.
• O Medidor GVI: O manômetro é preenchido com Glicerina.
• O Diferencial: A glicerina amortece a vibração harmônica. O ponteiro sobe suavemente e para no número exato ("No Bounce"). Isso garante uma leitura com precisão patenteada de 0.5%, muito superior aos 2% ou 5% da concorrência.

3. Instalação Ranhurada (Grooved) vs. Solda (Butt Weld)

Aqui é onde você economiza dinheiro na obra.

• O Método Antigo (Solda): Exige contratar um soldador especializado, licença de trabalho a quente (risco de fogo), limpeza de escória e pintura posterior. É lento e caro.
• O Método GVI (Ranhurado): O medidor já vem com as pontas preparadas para acoplamento mecânico.
• O Diferencial: Seu próprio zelador ou equipe de manutenção pode instalar apertando dois parafusos. Zero solda. Zero sujeira. Tempo de instalação reduzido de horas para minutos.

4. Circuito Fechado vs. Tubo Pitot (Mangueiras no Chão)

• O Método Arcaico (Pitot): O técnico desenrola mangueiras, joga água na rua ou no jardim para testar a bomba.
• O Problema: Desperdiça milhares de litros de água potável, molha carros, estraga jardins e incomoda condôminos.
• O Método GVI (Loop de Teste): A água sai da bomba, passa pelo medidor GVI e volta para a caixa d'água.
• O Diferencial: Teste limpo, silencioso e ecologicamente correto. Nenhuma gota é desperdiçada.

Resumo do Valor Entregue (Tabela de Decisão)

Dica do Especialista Fadef: Não aceite orçamentos que incluem "Medidor de Vazão Genérico". Exija a especificação GVI FM Approved. A diferença de preço se paga no primeiro ano sem manutenção, e comprando direto conosco, você paga o valor de distribuidor, não de revenda.

5. Amparo Técnico, Jurídico e Normativo: Sua Compra Segura e Legal

A instalação de um medidor de vazão certificado não é opcional; é a única maneira técnica de comprovar que sua bomba de incêndio funciona conforme o projeto aprovado. "Achar" que a bomba joga água não é suficiente para a lei; é preciso medir e comprovar.

Ao adquirir o Medidor de Vazão Venturi GVI FM Approved diretamente conosco, sua edificação se adequa às seguintes exigências:

1. Certificação Internacional e Aceitação Seguradora (FM Approvals)

O equipamento possui o selo "FM APPROVED".

• O que isso significa: A Factory Mutual (FM Global) é a certificadora mais rigorosa do mundo. Equipamentos com este selo são testados à exaustão.
• Benefício Legal: A maioria das apólices de seguro empresarial exige que os sistemas de combate a incêndio sigam padrões internacionais. O uso de equipamentos FM Approved elimina questionamentos da seguradora em caso de sinistro, garantindo que você não perca a indenização por falha técnica do equipamento.

2. NFPA 20 e NFPA 25 (Normas Globais de Referência)

As normas da National Fire Protection Association (NFPA) são a base para as normas brasileiras (ABNT).

• NFPA 20 (Instalação): Exige que, quando a vazão da bomba não puder ser medida por outros meios sem desperdício de água, deve-se instalar um medidor de vazão em um circuito de teste fechado (loop).
• NFPA 25 (Manutenção): Determina a obrigatoriedade do Teste Anual de Desempenho. A norma exige que os medidores tenham precisão verificada. O GVI supera essa exigência com sua precisão patenteada de "0.5%", garantindo conformidade total.

3. ABNT NBR 10897 e NBR 13714 (Normas Brasileiras)

As normas da ABNT (Associação Brasileira de Normas Técnicas) determinam as condições para sistemas de Sprinklers e Hidrantes.

• A Exigência: As normas citam a necessidade de "dispositivos para teste de vazão" para verificar se a bomba atende à curva de desempenho (Pressão x Vazão) do projeto.
• Como o GVI atende: O medidor GVI fornece a leitura direta em GPM/LPM, permitindo que o engenheiro preencha o relatório de manutenção exigido pela norma com dados reais, e não estimativas.

4. Instruções Técnicas do Corpo de Bombeiros (ITs)

Para a renovação do AVCB (Auto de Vistoria do Corpo de Bombeiros), o sistema deve estar operante.

• IT-22 e IT-23 (Exemplo SP): Determinam que os sistemas de bombas devem ser submetidos a testes de funcionamento que comprovem vazão e pressão.
• A Segurança: Em uma vistoria técnica, o fiscal pode exigir que a bomba seja ligada. Com o Medidor GVI instalado no by-pass, você prova o funcionamento na hora, sem molhar o chão e sem complexidade, garantindo a aprovação do documento.

5. NR-23 – Ministério do Trabalho

• A Norma: A Norma Regulamentadora 23 exige que "todos os equipamentos de combate ao fogo devem ser mantidos em perfeito estado de conservação e funcionamento".
• Sua Garantia: Um medidor de vazão quebrado ou impreciso impede a verificação do sistema. O GVI, com sua construção em Aço Carbono 1026 e 5 anos de garantia, assegura que a empresa cumpre a rotina de testes exigida pela segurança do trabalho.

6. Responsabilidade Civil e Profissional (CREA / Código Civil)

• Síndico e Gestor (Código Civil Art. 1.348): O síndico é responsável pela manutenção das partes comuns. Comprar um medidor genérico sem certificação é um risco jurídico. Comprar o GVI FM Approved é uma prova documental de diligência e boa gestão.
• Engenheiro (CREA - ART): Para que um engenheiro emita uma ART (Anotação de Responsabilidade Técnica) atestando que o sistema de incêndio é seguro, ele precisa de dados confiáveis. O GVI fornece a precisão de laboratório que o engenheiro exige para assinar o laudo sem medo.

Nota para Compras Diretas: Ao adquirir este equipamento via instaladores terceirizados, muitas vezes a documentação técnica, manuais e a garantia de 5 anos se perdem no caminho. Comprando diretamente na Fadef Distribuidora, a Nota Fiscal sai em nome do seu CNPJ, vinculando a garantia e a certificação FM diretamente ao seu patrimônio.

6. Aplicação do Produto: Onde e Como Utilizar

O Medidor de Vazão Venturi GVI não é apenas uma peça de tubulação; ele é a ferramenta que valida se o seu sistema de incêndio vai funcionar ou falhar no dia em que você mais precisar.

Sua aplicação é obrigatória em qualquer edificação que utilize Bomba de Incêndio (elétrica ou diesel) e necessite comprovar eficiência para o Corpo de Bombeiros (AVCB) e Seguradoras.

1. A Aplicação Principal: O "Loop" de Teste (Recirculação)

Diferente dos sprinklers que jogam água no fogo, o Medidor de Vazão é instalado em uma linha específica chamada Barrilete de Teste ou By-pass de Retorno.

• Como funciona: A tubulação sai da bomba, passa pelo Medidor GVI e retorna a água diretamente para o reservatório de incêndio (caixa d'água).
• A Vantagem: Isso cria um circuito fechado. Você pode ligar a bomba na potência máxima, medir a vazão exata no manômetro e não desperdiçar nem uma gota de água.

2. Cenários de Uso: Onde o GVI Faz a Diferença

A. Condomínios Residenciais e Comerciais (Fim do Desperdício)

• O Problema (Sem GVI): Para testar a bomba anualmente, o prestador de serviço desenrola mangueiras no pátio, joga milhares de litros de água tratada na sarjeta ou no jardim (causando erosão e sujeira) e cobra caro por isso.
• A Solução (Com GVI): Com o medidor instalado fixo na casa de bombas, o teste é feito em 5 minutos, sem molhar o chão e sem gastar água.
• Argumento para o Síndico: O equipamento se paga apenas com a economia de água e a redução no valor da manutenção contratada.

B. Indústrias e Galpões Logísticos (Segurança Patrimonial)

• O Cenário: Galpões com alta carga de incêndio exigem bombas potentes. Uma falha de 10% na vazão pode significar que o sprinkler no teto não terá força para abrir.
• A Aplicação: O GVI monitora se a bomba está entregando a vazão de projeto (ex: 2000 GPM). Se o ponteiro indicar menos, sua equipe de manutenção sabe na hora que há um problema no rotor ou na sucção, antes que ocorra um sinistro.

C. Comissionamento de Obras Novas

• A Aplicação: Antes de entregar as chaves do prédio, a construtora ou instaladora precisa provar que o sistema funciona. O Medidor GVI fornece a leitura certificada (FM Approved) que o engenheiro precisa para assinar o laudo de entrega e obter o "Habite-se".

3. Por que você não precisa de um "Especialista" para comprar isso?

Muitas empresas de instalação criam uma "aura de mistério" sobre este equipamento para cobrar até 3x o valor real na revenda.

• A Realidade: O Medidor GVI é um equipamento robusto, de peça única e instalação mecânica simples (Ranhurada/Grooved).
• Seu Poder de Compra: Ao identificar o diâmetro da tubulação (ex: 4", 6") e a vazão da bomba, você mesmo (Gestor ou Comprador) pode adquirir o kit completo na Fadef. Sua equipe de manutenção ou encanador predial faz a instalação apertando parafusos de acoplamento, seguindo nosso manual.

Resumo da Aplicação: O Medidor GVI transforma a manutenção corretiva (que é cara e urgente) em preventiva (barata e planejada). É a ferramenta que permite ao dono do prédio dormir tranquilo, sabendo que a bomba funciona.

7. Cenários Reais: O Custo do Risco vs. O Valor da Segurança

A Bomba de Incêndio é o coração do sistema de segurança do seu patrimônio. Ela fica parada 99% do tempo, mas precisa funcionar com 100% de eficiência nos 15 minutos de um incêndio. O Medidor de Vazão GVI é o único instrumento capaz de dizer a verdade sobre a saúde dessa bomba antes que o fogo aconteça.

Compare dois cenários comuns na gestão predial e industrial:

❌ CENÁRIO 1: A CONSEQUÊNCIA DA AUSÊNCIA (Ou uso de Medidores Genéricos)

Você optou por não instalar um medidor fixo ou permitiu que a empreiteira instalasse um medidor mecânico barato (tipo turbina/mola) para "economizar".

1. O Teste Anual (A Gambiarra): A empresa de manutenção chega. Sem medidor fixo, eles desenrolam mangueiras pelo estacionamento.
• O Prejuízo: Milhares de litros de água potável são jogados no ralo.
• O Incômodo: O pátio fica molhado, carros precisam ser movidos, condôminos reclamam.
2. A Imprecisão: Se existe um medidor antigo de mola, o ponteiro treme violentamente (vibração harmônica) durante o teste. O técnico não consegue ler o número exato e "estima" que a bomba está boa.
• O Risco Oculto: As engrenagens internas do medidor genérico sofrem desgaste e quebram com o tempo.
3. O Sinistro: Ocorre um incêndio. A bomba liga, mas não tem pressão suficiente para os sprinklers do último andar. A seguradora investiga e descobre que os laudos de teste eram imprecisos.
• Resultado: Negativa de cobertura do seguro e Responsabilidade Civil e Criminal do Síndico/Gestor por negligência na manutenção.

✅ CENÁRIO 2: A VANTAGEM DA PRESENÇA (GVI Venturi Fadef Instalado)

Você adquiriu o Medidor GVI Ranhurado diretamente na Fadef e sua equipe instalou no by-pass.

1. O Teste Anual (Profissionalismo): A manutenção chega. O teste é feito em circuito fechado (recirculação). Nenhuma gota de água é jogada fora.
2. A Precisão Absoluta: Ao ligar a bomba, a agulha do manômetro GVI (preenchido com glicerina) sobe suavemente e estabiliza, sem oscilação ("No Bounce").
• A leitura indica a vazão com margem de erro de apenas 0.5% (Tecnologia Patenteada).
3. Durabilidade: Como o Venturi não tem peças móveis internas, ele não desgasta. O equipamento permanece calibrado e funcional por décadas.
4. Aprovação Imediata: O fiscal do Corpo de Bombeiros ou da Seguradora vê o selo FM Approved no equipamento. O sistema é aprovado sem ressalvas.
• Resultado: Patrimônio protegido, seguro validado e gestão transparente.

⚖️ A Responsabilidade do Gestor (Síndico e Administrador)

É vital entender que a compra direta deste equipamento não é apenas uma questão técnica, é uma proteção jurídica para o administrador.

• Responsabilidade Civil: O Código Civil Brasileiro responsabiliza o síndico pela manutenção dos equipamentos de segurança. "Delegar" a compra para um terceiro que instala uma peça de baixa qualidade não isenta o gestor da culpa em caso de falha.
• Garantia na Fonte: Ao comprar o GVI conosco, a Nota Fiscal e a Garantia de 5 Anos ficam vinculadas ao CNPJ do seu condomínio/empresa. Se você compra via "atravessador", a garantia muitas vezes fica no nome dele, dificultando o acionamento futuro.

Conclusão: O Medidor GVI é o investimento único que valida todo o resto do sistema de incêndio. Não economize na única ferramenta que prova que sua bomba funciona. Compre a tecnologia usada nos maiores centros de treinamento do mundo.

8. Informações Fiscais e Tributárias

Para agilizar o cadastro do produto no ERP (sistema de gestão) do seu condomínio ou empresa e facilitar a aprovação da compra, consolidamos abaixo os dados fiscais do Medidor de Vazão Venturi GVI.

Dados Cadastrais do Produto

Estas informações são necessárias para a emissão da Nota Fiscal e entrada no estoque (Almoxarifado/Ativo):

• NCM (Nomenclatura Comum do Mercosul): 9026.10.29 (Outros instrumentos e aparelhos para medida ou controle da vazão ou do nível de líquidos).
• Nota: Esta classificação fiscal é confirmada por Soluções de Consulta da Receita Federal para medidores de nível e vazão que não se enquadram em outras categorias específicas.
• Origem do Produto: 1 - Estrangeira (Importação Direta) ou 2 - Estrangeira (Adquirida no mercado interno), dependendo do lote.
• O equipamento é fabricado nos Estados Unidos (Made in USA).
• Unidade de Venda: Un (Unidade/Peça).

Regime Tributário e Créditos (Simples Nacional)

A Fadef Distribuidora Ltda é optante pelo regime do Simples Nacional (Lei Complementar nº 123/2006). Isso traz vantagens competitivas e simplificação para a venda direta ao consumidor final (seu prédio ou indústria):

• Crédito de ICMS: Conforme o Art. 23 da LC 123/2006, o documento fiscal emitido por ME/EPP optante pelo Simples Nacional não gera direito a crédito de ICMS para o comprador, exceto se destinado à comercialização ou industrialização e observado o percentual informado na nota.
• Vantagem para Condomínios (Não Contribuintes): Como condomínios adquirem o material para Uso e Consumo (Ativo Imobilizado/Manutenção), o crédito de ICMS é irrelevante. Ao operar no Simples, nosso custo tributário é otimizado e repassamos essa economia no preço final do produto, tornando a compra direta mais barata que via revendas do Lucro Real.

Detalhamento de Impostos (Transparência Fiscal)

Em cumprimento à Lei da Transparência (Lei nº 12.741/2012), detalhamos a composição dos custos para que você saiba que não haverá cobranças surpresas após a compra:

• PIS e COFINS: Estes tributos federais já estão incluídos no preço de venda anunciado (Regime cumulativo/unificado do Simples). Não há emissão de boleto extra.
• IPI (Imposto sobre Produtos Industrializados): Para revenda de mercadoria importada por empresa do Simples, o IPI já compõe o custo da mercadoria. O preço do site é o preço final.
• DIFAL (Diferencial de Alíquota) - Venda para Não Contribuintes:
• A Regra: A Emenda Constitucional 87/2015 instituiu o DIFAL para vendas a consumidores finais de outros estados.
• A Isenção do Simples (Sua Economia): Graças à ADI 5464 do STF (Supremo Tribunal Federal), a cobrança do DIFAL para empresas do Simples Nacional está suspensa.
• Benefício: Isso significa que, ao comprar da Fadef, seu condomínio não receberá guias extras de recolhimento de imposto estadual. O valor da nota é o valor final a pagar.
• ST (Substituição Tributária):
• O NCM 9026.10 pode constar em listas de Substituição Tributária (como Autopeças - Portaria CAT 68/2019 em SP).
• Porém, a ST não se aplica a vendas destinadas a Consumidor Final (Uso e Consumo). Como o ciclo de comercialização se encerra na venda para o seu condomínio, não há retenção de ST.

Resumo para o Gestor: O preço anunciado no site é o preço "limpo". Não há acréscimo de impostos de fronteira, ST ou IPI a ser pago separadamente.

Aqui está a seção de "Transporte e Recebimento", elaborada com rigor técnico e jurídico.

Esta seção é crucial para o público B2B (Empresas e Condomínios). Ela demonstra profissionalismo e elimina o "custo invisível" dos atravessadores, educando o cliente final sobre como receber uma carga industrial com segurança e eficiência, conforme as leis brasileiras.

9. Logística e Transporte: Diretrizes de Recebimento e Segurança

A compra direta da distribuidora garante o melhor preço, eliminando intermediários. No entanto, o Medidor de Vazão GVI é um equipamento industrial robusto. Para garantir uma operação segura e evitar custos extras, sua equipe deve seguir rigorosamente as normas de transporte e recebimento abaixo, amparadas pela legislação vigente (ANTT, Código Civil e Normas Regulamentadoras).

1. Conferência Obrigatória (Código Civil Art. 754)

A regra de ouro da logística industrial: Confira no Ato.

• Procedimento: A conferência da integridade da embalagem, da quantidade de volumes e do estado visual do produto deve ser feita na presença do motorista e antes de assinar o canhoto da Nota Fiscal.
• Sem Reclamação Posterior: Conforme o Art. 754 do Código Civil, "o recebimento da mercadoria sem ressalva faz presumir a sua conformidade". Uma vez assinado o comprovante de entrega sem anotações de avaria no verso, a transportadora se isenta de responsabilidade, e a Fadef não poderá aceitar reclamações posteriores sobre danos físicos ou falta de volumes.
• Ação: Instrua sua portaria ou almoxarifado a abrir e conferir a carga antes de liberar o transportador.

2. Peso Elevado e Descarregamento (NR-11 e Responsabilidade)

Os Medidores GVI, especialmente nas bitolas acima de 6 polegadas, possuem peso elevado (podendo ultrapassar 50kg por peça).

• Responsabilidade do Comprador: O contrato de transporte padrão prevê a entrega na porta do endereço (nível da rua). A responsabilidade técnica e operacional de retirar a carga do veículo (descarregar) e levá-la para dentro é exclusiva do COMPRADOR. O motorista não é obrigado a carregar peso ou subir escadas.
• Equipamentos (NR-11): Para evitar acidentes e cumprir a NR-11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais), é obrigatório o uso de equipamentos mecânicos de ação manual ou motorizada, como empilhadeiras, paleteiras ou carrinhos hidráulicos, para a retirada segura do veículo.
• Segurança (EPIs - NR-6): Certifique-se de que os funcionários envolvidos no recebimento estejam utilizando os EPIs adequados (botas de segurança com biqueira, luvas de proteção mecânica), protegendo sua empresa de passivos trabalhistas.

3. Frete, Cubagem e Custos Adicionais (Lei 11.442/2007)

O transporte é terceirizado e o valor do frete é um cálculo complexo que considera: Peso Real vs. Cubado, Distância, Valor da Nota (Ad Valorem/Seguro) e Taxas de Difícil Acesso (TDA).

• Taxa de Estadia (Demurrage): A Lei do Transporte Rodoviário de Cargas (Lei 11.442/2007) prevê cobrança por tempo de espera excessivo.
• O Risco: Caso haja demora no recebimento ou descarregamento (ex: falta de pessoal na portaria, fila de descarga, falta de empilhadeira), a transportadora poderá cobrar a hora excedente (estadia). Este custo não está incluso na venda e será repassado integralmente ao cliente. Organize sua recepção.

4. Restrições de Entrega e Áreas de Risco

As transportadoras seguem diretrizes de segurança patrimonial e gerenciamento de risco.

• Recusa de Envio: Transportadoras podem recusar a entrega em locais de difícil acesso (vielas estreitas, restrição de altura), vias não pavimentadas (terra/lama) ou Áreas de Risco (Zonas com restrição de segurança pública).
• Alteração de Transportadora: A Fadef Distribuidora reserva-se o direito de alterar a transportadora escolhida no momento da compra caso identifique, na validação logística, que a empresa selecionada não atende o CEP ou possui restrições severas.
• Repasse de Custo: Caso a única transportadora disponível para uma região remota tenha um custo superior, a conclusão do pedido poderá ser condicionada ao pagamento da diferença de frete, com total transparência e envio dos comprovantes de cotação.

5. Documentação Fiscal e Rastreabilidade (SEFAZ / ANTT)

Todo o transporte é oficializado pela emissão do CT-e (Conhecimento de Transporte Eletrônico) e MDF-e, que são vinculados indissociavelmente à sua NF-e (Nota Fiscal Eletrônica) junto à SEFAZ.

• Impossibilidade de Alteração: Após a emissão da NF-e e do CT-e, é fiscalmente impossível alterar o endereço de entrega (Barreira Fiscal). Confira seus dados cadastrais (Rua, Número, CNPJ) com atenção redobrada antes de finalizar a compra.
• Seguro de Carga (RCTR-C): Todas as cargas possuem seguro obrigatório (RCTR-C) contratado pela transportadora.
• Sinistros: Em caso de roubo de carga ou extravio comprovado, o prazo para acionamento da seguradora, vistoria e liberação de nova mercadoria pode levar até 30 dias.

6. Prazos e Variáveis de Entrega

O prazo informado no site é uma estimativa baseada na tabela da transportadora.

• Coleta vs. Transporte: Poderá ocorrer variação no prazo devido à janela de coleta no nosso Centro de Distribuição.
• Fatores Externos: Erros de roteirização (comuns nos Correios), greves, bloqueios de vias (manifestações ou obras) e condições climáticas severas são considerados casos de força maior, podendo estender o prazo de entrega sem ônus para a distribuidora.

ATENÇÃO - INFORMAÇÕES IMPORTANTES PARA A COMPRA

Consulta Obrigatória: O diâmetro e especificação do Medidor de Vazão devem ser determinados pelo Projeto de Combate a Incêndio. A qualidade inicia no conhecimento do projeto. Consulte seu engenheiro antes de comprar.

Política de Devolução: A Fadef Distribuidora não aceita trocas ou devoluções deste produto por motivos de arrependimento ou compra errada (erro de especificação de medida), devido à complexidade logística e fiscal. Certifique-se de que este é o produto correto.

Venda Exclusiva para CNPJ: Produto comercializado exclusivamente para Pessoas Jurídicas.

Garantia: 5 Anos concedida pelo fabricante (GVI), condicionada à instalação correta e preservação do selo de rastreabilidade.

⚠️ Nota Importante sobre Nota Fiscal e Frete:

• Valor da Nota Fiscal: A NF-e será emitida no valor dos produtos adquiridos. Caso opte por parcelamento com juros, informamos que os juros são cobrados pela operadora do cartão/banco a título de serviço financeiro. A Fadef não recebe este valor, portanto, ele não consta na Nota Fiscal de Venda de Mercadoria.
• Frete: O valor pago pelo frete é repassado integralmente às transportadoras parceiras (via plataformas como Melhor Envio, Frenet, Envia.com, GoFretes, Lalamove, e outras). A Fadef atua como intermediadora para garantir o melhor preço, não lucrando sobre o envio.

Direitos e Propriedade Intelectual

© 2026 Fadef Distribuidora Ltda. Todos os direitos reservados. A reprodução total ou parcial deste conteúdo, incluindo textos e estrutura, sem autorização prévia, é proibida e sujeita às medidas legais cabíveis.

Quer se aprofundar no universo da segurança contra incêndio? Visite nosso blog em https://distribuidorafadef.com.br/blog/ e acesse guias completos sobre as normas e os equipamentos que protegem seu negócio.

Aproveite também nosso desconto progressivo: Compre Mais, Pague Menos!
