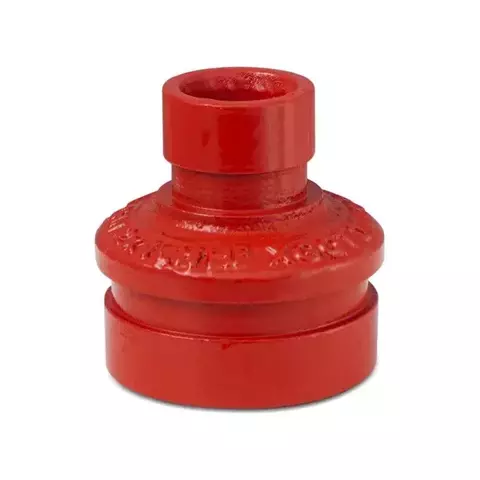

Redução Concêntrica Ranhurada (Grooved) UL/FM: Eficiência Hidráulica e Montagem Rápida para Suas Tubulações

Em qualquer sistema de condução de fluidos, a transição entre tubos de diferentes diâmetros é um ponto crítico que exige precisão e confiabilidade. A Redução Concêntrica Ranhurada (Sistema Grooved) é a solução de engenharia mais avançada para esta tarefa. Fabricada em ferro fundido dúctil de alta resistência, esta conexão permite uma mudança gradual e alinhada do diâmetro da tubulação, mantendo o fluxo centrado e otimizando a performance hidráulica do sistema.

A principal vantagem reside na sua instalação: utilizando o sistema ranhurado, a montagem é feita de forma rápida, segura e sem a necessidade de solda, representando uma evolução significativa em termos de custo, tempo e segurança quando comparada aos métodos tradicionais.

1. Descrição Técnica

A Redução Concêntrica Ranhurada é uma peça única, fundida, projetada para se conectar a dois tubos de diâmetros diferentes através de acoplamentos ranhurados.

• Design e Hidráulica:
• Concêntrica: O design cônico mantém o centro (eixo) da tubulação alinhado. Esta característica é fundamental para evitar a formação de bolsas de ar em linhas de água ou o acúmulo de sedimentos em linhas horizontais, garantindo um fluxo mais estável e eficiente.
• Extremidades Ranhuradas (Grooved): As duas extremidades possuem ranhuras (sulcos) usinadas em conformidade com padrões internacionais (como ANSI/AWWA C606). Estas ranhuras servem para o encaixe e travamento dos acoplamentos (rígidos ou flexíveis), que finalizam a junta mecânica.
• Material de Fabricação:
• Corpo: Fabricado em Ferro Fundido Dúctil ASTM A536, um material de alta resistência à tração, escoamento e impactos. Sua estrutura molecular garante que a peça suporte altas pressões de serviço sem risco de ruptura frágil.
• Acabamento: A superfície é tratada com pintura eletrostática epóxi na cor vermelha (RAL 3000), o padrão para sistemas de combate a incêndio. Esta pintura oferece uma excelente barreira contra a corrosão.
• Compatibilidade e Pressão:
• Compatibilidade: Projetada para ser utilizada com tubos de aço carbono (NBR 5590, NBR 5580, etc.), com ou sem costura, de acabamento preto ou galvanizado, desde que suas extremidades sejam ranhuradas.
• Pressão de Trabalho: Adequada para sistemas com pressão de serviço de até 2.5 MPa (300 PSI), cobrindo a grande maioria das aplicações de combate a incêndio e industriais.

2. Tabela de Especificações Técnicas – Redução Concêntrica Ranhurada

Tabela de Modelos e Dimensões (SKUs e Medidas)

3. Comparativos e Diferenciais

• Redução Concêntrica vs. Redução Excêntrica:
• Hidráulica: A Redução Concêntrica é a escolha ideal para linhas verticais (prumadas), pois mantém o fluxo centralizado. Em linhas horizontais de líquidos, a Redução Excêntrica (com a base plana) é preferível para evitar o acúmulo de ar no topo da tubulação. Para linhas de vapor ou gás, a excêntrica é instalada com a base para cima para permitir a drenagem de condensado. A escolha correta depende da aplicação e do fluido.
• Sistema Ranhurado vs. Reduções Soldadas ou Roscadas:
• Velocidade e Custo: A instalação de uma redução ranhurada é exponencialmente mais rápida. Não há tempo de espera para soldagem e resfriamento, nem a necessidade de equipamentos pesados para rosquear tubos de grande diâmetro. Isso se traduz em uma enorme economia de mão de obra.
• Segurança na Instalação: O sistema ranhurado é uma montagem a frio, eliminando os riscos de incêndio, queimaduras e fumos tóxicos associados à solda.
• Manutenção: Substituir ou inspecionar uma redução ranhurada é um processo simples de soltar e reapertar os acoplamentos, enquanto uma redução soldada exigiria o corte e a solda de uma nova peça.

4. Amparo Técnico, Jurídico e Normativo

A utilização de componentes certificados é fundamental para a segurança e conformidade de qualquer sistema pressurizado.

• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs que regem sistemas de hidrantes (ex: IT-22/SP) e sprinklers (ex: IT-23/SP) exigem que todas as conexões sigam as normas técnicas ABNT e, para maior segurança, possuam certificações internacionais (como UL/FM). O projeto hidráulico deve prever as reduções necessárias, e o uso de peças certificadas é verificado na vistoria do AVCB.
• NFPA 13 (Norma para Instalação de Sistemas de Sprinklers): É a norma internacional que estabelece as melhores práticas para sistemas de sprinklers, e o uso de conexões ranhuradas (incluindo reduções) é amplamente aceito e detalhado, desde que os produtos sejam listados para tal uso.
• CREA: O engenheiro responsável pelo projeto (PSCIP) tem a responsabilidade técnica de calcular e especificar corretamente as reduções de diâmetro na rede para garantir a vazão e pressão corretas em cada ponto, utilizando materiais normatizados.

5. Exemplos de Aplicação

• Sistemas de Combate a Incêndio: Na transição de uma prumada principal (ex: 4") para ramais menores que alimentarão hidrantes ou linhas de sprinklers (ex: 2.1/2").
• Casas de Bombas: Na saída de bombas para ajustar o diâmetro da linha de recalque para a tubulação principal da rede.
• Instalações Industriais: Em linhas de processo, ar comprimido ou água gelada, para adequar o diâmetro da tubulação às necessidades de diferentes equipamentos.
• Sistemas de Irrigação: Na redução da tubulação principal para as linhas secundárias de distribuição.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (Uso de redução soldada de baixa qualidade): Durante a montagem de uma rede de incêndio, o soldador executa uma junta de baixa qualidade para unir uma redução. Anos depois, sob a ação de um golpe de aríete (sobrepressão súbita), a solda trinca, causando um vazamento massivo, perda de pressão em toda a rede e danos por inundação. Se isso ocorresse durante um incêndio, o sistema falharia completamente.
• Vantagem da Redução Ranhurada Certificada: A instalação da redução é feita em minutos, com um simples aperto de parafusos nos acoplamentos. A junta, projetada para suportar 300 PSI, resiste a picos de pressão com total segurança. A vantagem é a velocidade, a previsibilidade e a confiabilidade de uma junta de engenharia, que elimina a variável humana da qualidade da solda e garante uma instalação robusta e segura.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 7307.19.90 ("Outros acessórios para tubos, de ferro fundido, não maleável").
• GTIN/EAN: Varia conforme o diâmetro. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.

8. ATENÇÃO - INFORMAÇÕES CRUCIAIS PARA A COMPRA

• Consulta Obrigatória: A especificação dos diâmetros da tubulação e, consequentemente, das reduções, é determinada pelo Projeto de Segurança Contra Incêndio, calculado por um engenheiro habilitado e aprovado pelo Corpo de Bombeiros.
• Venda Exclusiva para CNPJ: Este produto é comercializado exclusivamente para Pessoas Jurídicas.
• Política de Devolução: Não aceitamos trocas ou devoluções por arrependimento ou compra por engano.
