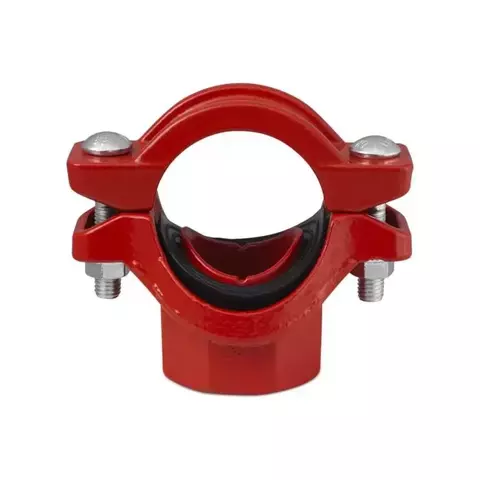

Tê Mecânico com Saída Roscada BSPT UL/FM: A Derivação Rápida e Versátil para Sua Rede

Criar uma nova ramificação em uma linha de tubulação pressurizada costumava ser uma operação complexa, demorada e perigosa, exigindo o esvaziamento do sistema, corte, solda e longos períodos de inatividade. O Tê Mecânico Ranhurado com Saída Roscada revoluciona este processo. Trata-se de uma conexão projetada para criar uma derivação de 90° em uma tubulação existente sem a necessidade de solda ou de cortar o tubo em dois, representando a solução mais rápida, segura e econômica para a expansão de redes de incêndio e sistemas hidráulicos.

Com certificações internacionais de prestígio como UL/FM, este componente garante uma conexão mecanicamente robusta e perfeitamente estanque. A sua saída com rosca padrão BSPT oferece a máxima versatilidade, permitindo a conexão direta de sprinklers, manômetros, pressostatos e outros acessórios roscados, tornando-o a escolha de engenheiros e projetistas para pontos críticos em redes de combate a incêndio, onde a confiabilidade é absoluta.

1. Descrição Técnica

O Tê Mecânico é uma abraçadeira de derivação que envolve o tubo principal. A instalação é feita a partir de um único furo na tubulação, sobre o qual o Tê é montado.

• Princípio de Funcionamento: A peça é composta por um corpo superior (que contém a saída) e uma cinta inferior que abraçam o tubo. Um furo é realizado na tubulação principal no ponto da derivação. A gaxeta de vedação do Tê, feita em EPDM, é posicionada sobre o furo. Ao apertar os parafusos, o corpo do Tê comprime a gaxeta contra o tubo, criando uma vedação hermética ao redor do furo. O "colarinho" de posicionamento da peça superior se encaixa no furo, garantindo o alinhamento perfeito.
• Componentes e Materiais:
• Corpo do Tê: Fabricado em Ferro Fundido Dúctil ASTM A536, um material de altíssima resistência mecânica, capaz de suportar as pressões de serviço e o torque de aperto dos parafusos sem deformar.
• Anel de Vedação (Gaxeta): O padrão é em EPDM (Etileno Propileno Dieno Monômero), compatível com água, ar isento de óleo e diversos químicos, em uma faixa de temperatura de -34°C a +110°C.
• Parafusos e Porcas: Conjuntos de aço carbono com tratamento térmico, dimensionados para prover a força de compressão necessária para uma vedação segura e duradoura.
• Tipo de Saída:
• Saída Roscada (BSPT): Possui uma saída com rosca fêmea cônica (BSPT), ideal para a instalação direta de ramais roscados, sprinklers, manômetros ou outros instrumentos, garantindo uma vedação de alta performance.

2. Tabela de Especificações Técnicas – Tê Mecânico Ranhurado com Saída Roscada

Tabela de Modelos e SKUs

4. Comparativos e Diferenciais

• Tê Mecânico vs. Tê de Redução Soldado/Roscado:
• Velocidade de Instalação: O Tê Mecânico é, de longe, o método mais rápido para criar uma derivação. A instalação pode ser feita em minutos, enquanto um Tê soldado exige horas de preparação, soldagem, resfriamento e inspeção.
• Instalação em Linha Carregada: Com ferramentas apropriadas ("hot tapping"), é possível instalar um Tê Mecânico em uma tubulação em serviço, sem a necessidade de esvaziá-la. Isso é impossível com solda.
• Custo Total Instalado: Embora o custo da peça possa ser similar, a economia massiva em mão de obra, tempo de inatividade do sistema e a eliminação de trabalhos a quente tornam o custo total do Tê Mecânico muito mais baixo.
• Segurança: Elimina os riscos de incêndio inerentes à soldagem em ambientes operacionais.

5. Amparo Técnico, Jurídico e Normativo

A utilização de componentes certificados em sistemas de segurança é uma exigência legal e técnica.

• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs que regem sistemas de hidrantes (ex: IT-22/SP) e sprinklers (ex: IT-23/SP) exigem que todos os componentes da rede sejam certificados. O uso de conexões como o Tê Mecânico com certificação UL/FM é altamente recomendado e um diferencial para a aprovação do sistema no AVCB.
• NFPA 13 (Norma para Instalação de Sistemas de Sprinklers): A norma reconhece e detalha o uso de Tês Mecânicos ("mechanical tee") para a criação de ramais, especialmente para a instalação de sprinklers, desde que sejam listados (UL) e aprovados (FM) para o serviço.
• CREA: O engenheiro responsável pelo projeto (PSCIP) tem a responsabilidade técnica de especificar métodos de instalação e componentes que garantam a integridade e a segurança da rede de incêndio.

6. Exemplos de Aplicação

• Sistemas de Combate a Incêndio: Aplicação mais comum para criar ramais para sprinklers a partir da tubulação principal, ou para instalar pontos de hidrante e mangotinhos.
• Manutenção e Expansão de Redes: Ideal para adicionar novos pontos de uso em redes de ar comprimido ou água industrial já existentes, com o mínimo de interrupção da produção.
• Construção Civil: Permite criar derivações em prumadas de água de forma rápida e segura, sem a necessidade de levar equipamentos de solda para os andares.

7. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (Uso de derivação soldada): Uma indústria precisa adicionar um novo ponto de ar comprimido em sua linha principal. A operação exige parar a produção, esvaziar a rede, chamar um soldador qualificado, obter uma permissão de trabalho a quente, executar a solda, inspecioná-la e re-pressurizar a rede. A operação leva um dia inteiro, com alto custo e perda de produção.
• Vantagem do Tê Mecânico: Na mesma situação, a equipe de manutenção isola um pequeno trecho da rede, faz um furo com uma serra copo e instala o Tê Mecânico em menos de 30 minutos. A produção é retomada rapidamente. A vantagem é a agilidade, a redução drástica do tempo de parada, a segurança da instalação a frio e o menor custo total da modificação.

8. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 7307.99.00 ("Outras obras de ferro ou aço").
• GTIN/EAN: Varia conforme o modelo. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.

9. ATENÇÃO - INFORMAÇÕES CRUCIAIS PARA RECEBIMENTO E MANUSEIO

• Transporte e Responsabilidade de Descarga:
• A entrega é realizada por transportadora contratada e terceirizada. Para cargas pesadas, a responsabilidade por descarregar o material do caminhão é integralmente do COMPRADOR.
• O comprador deve providenciar equipamentos próprios e adequados (empilhadeiras, etc.) e pessoal treinado, seguindo as normas de segurança como a NR-11.
• Não nos responsabilizamos pela retirada da carga do veículo nem por acidentes causados pelo comprador durante a descarga.
• Atrasos no descarregamento poderão acarretar a cobrança de taxa de estadia.
