Tee Redução Ranhurado 300 PSI XGQT03 UL/FM

Apresentação

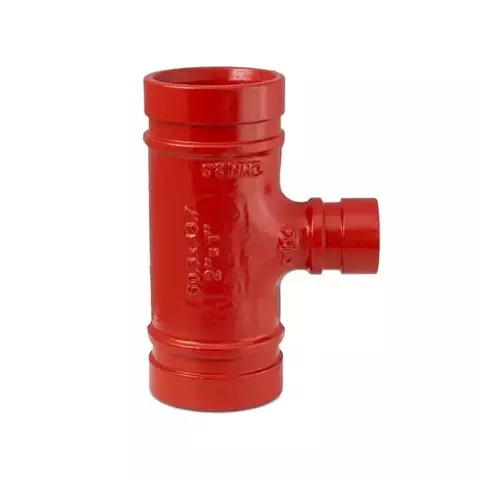

O Tee Redução Ranhurado (modelo XGQT03) é uma conexão de alta performance, fabricada em ferro fundido dúctil e projetada para criar uma derivação de 90 graus com diâmetro reduzido a partir de uma linha principal. Esta peça é um componente essencial do Sistema de Conexões Ranhuradas, suportando uma pressão de trabalho de até 300 PSI (2.5 MPa).

Com as certificações UL e FM, o Tee Redução XGQT03 atende aos mais rigorosos padrões de segurança, sendo a escolha ideal para Sistemas de Combate a Incêndio (Bicos de Sprinkler e Hidrantes), além de aplicações em Água Gelada, Ar Comprimido e Mineração.

A principal vantagem deste sistema é a redução do custo total da obra, proporcionada pela maior facilidade e rapidez na instalação em comparação com a solda. Além disso, elimina a necessidade de profissionais especializados em solda e, por ser um processo "a frio", permite a instalação com o menor impacto possível, sem interrupção de serviços.

Descrição Completa do Produto

O Tee Redução Ranhurado (Modelo XGQT03) é uma conexão de alta performance, fabricada em ferro fundido dúctil de elevada resistência mecânica. Esta peça é projetada para criar uma derivação (saída) de 90° com um diâmetro menor do que a linha principal, sendo um componente essencial em sistemas de tubulação ranhurada.

Com certificações UL (LISTED) e FM (APPROVED), este Tê de Redução atende aos mais rigorosos padrões de segurança e qualidade, sendo a escolha ideal para aplicações de alta responsabilidade que operam com pressão de até 300 PSI (2.5 MPa).

A instalação através do sistema ranhurado (grooved) oferece vantagens significativas sobre métodos tradicionais, como a solda. Por ser um processo de montagem "a frio", elimina a necessidade de profissionais especializados em solda e não exige isolamento de área ou interrupção de serviços, sendo ideal para instalações e manutenções em ambientes comerciais e industriais em operação, como shoppings. Esta metodologia garante uma instalação mais rápida e fácil, resultando em uma redução significativa do custo total da obra.

Aplicações Principais

Este produto é ideal para as seguintes especialidades de sistemas:

• Incêndio (Bicos de Sprinkler e Hidrantes)
• Ar Comprimido
• Água Gelada (HVAC)
• Mineração
• Processos Industriais
• Abastecimento de Água

Especificações Técnicas Gerais

Tabela de Variações (SKUs, Medidas e Pesos)

A tabela abaixo detalha todas as 46 variações do Tee Redução Ranhurado, conforme listado em nosso sistema.

Comparativos e Diferenciais: Tee Redução Ranhurado vs. Métodos Tradicionais (Solda)

O Tee Redução Ranhurado XGQT03 oferece vantagens competitivas diretas que impactam o custo total, a segurança e a velocidade da sua obra.

1. Redução de Custo Total (vs. Custo da Peça)

• Tee Soldado: O custo inicial da peça pode ser menor, mas exige alto custo de mão de obra (soldador qualificado), equipamentos caros (máquina de solda) e maior tempo de execução.
• Tee Redução Ranhurado: Embora o custo da peça possa ser ligeiramente maior, o custo total instalado é drasticamente menor. A economia em horas de trabalho, a dispensa de mão de obra especializada e a agilidade na conclusão do projeto resultam em uma vantagem econômica significativa.

2. Velocidade de Instalação

• Tee Soldado: É um processo lento que exige preparação da junta, soldagem, tempo de resfriamento e inspeção.
• Tee Redução Ranhurado: A instalação é até 10 vezes mais rápida. A montagem é mecânica, simples e intuitiva, permitindo que a obra avance em um ritmo muito superior.

3. Segurança da Instalação (Processo a Frio vs. a Quente)

• Tee Soldado: Exige "trabalho a quente" (solda/maçarico). Isso gera alto risco de incêndio no local, demanda vigias de incêndio e permissões de trabalho especiais. É um processo inviável para manutenções em locais em operação, como shoppings ou indústrias, pois exige a "interrupção de serviços".
• Tee Redução Ranhurado: A instalação é um processo "a frio". Isso elimina 100% do risco de incêndio durante a montagem, permitindo que a instalação seja feita com segurança em qualquer ambiente, mesmo em áreas com operação contínua, "provocando o menor impacto possível".

4. Mão de Obra

• Tee Soldado: Demanda profissionais especializados e certificados (soldadores), que são mais caros e, muitas vezes, escassos no mercado.
• Tee Redução Ranhurado: "Elimina necessidade de contratação de profissionais especializados em solda". Um montador comum pode ser treinado rapidamente para realizar a instalação.

5. Eficiência do Projeto

• Tee Soldado (com Redução): Para criar uma derivação menor, o método tradicional exige duas peças (um Tê reto + uma Redução Concêntrica) e duas soldas, criando mais pontos de falha e mais trabalho.
• Tee Redução Ranhurado: O XGQT03 é uma peça única que resolve a derivação e a redução em uma só conexão. Isso economiza espaço, reduz o número de juntas e diminui o custo em comparação com o uso de um Tê reto seguido de um redutor.

6. Manutenção e Flexibilidade do Sistema

• Tee Soldado: É uma conexão permanente. Qualquer manutenção ou modificação exige o corte da tubulação.
• Tee Redução Ranhurado: A conexão pode ser facilmente desmontada soltando os parafusos do acoplamento. Isso permite manutenções, inspeções ou modificações no layout da rede com agilidade e baixo custo. O sistema também absorve melhor vibrações e movimentos, aumentando a estabilidade da tubulação.

Amparo Técnico, Jurídico e Normativo

A especificação do Tee Redução Ranhurado XGQT03 UL/FM em projetos de engenharia, especialmente em sistemas de combate a incêndio, não é apenas uma escolha técnica, mas uma exigência que atende a um robusto conjunto de normas e legislações. O uso deste componente certificado garante a segurança da edificação, a conformidade legal do projeto e o respaldo técnico-jurídico dos responsáveis.

1. IT Bombeiros (Legislação e Aprovação)

As Instruções Técnicas (ITs) do Corpo de Bombeiros (legislação estadual que rege a segurança contra incêndio) são mandatórias. Elas exigem que todos os componentes hidráulicos críticos, como os utilizados em redes de hidrantes e sprinklers, sejam certificados por entidades reconhecidas.

• Atendimento: O Tee XGQT03 possui as certificações UL e FM, que são as principais certificações aceitas e, muitas vezes, exigidas pelas ITs em todo o Brasil.
• Consequência: A utilização deste produto é um requisito fundamental para a aprovação do projeto (PSCIP) e para a obtenção ou renovação do Auto de Vistoria do Corpo de Bombeiros (AVCB).

2. Normas ABNT (Padrão Técnico Nacional)

• ABNT NBR 10897: Esta é a norma brasileira que rege o projeto e instalação de Sistemas de proteção contra incêndio por chuveiros automáticos (Sprinklers). A NBR 10897 reconhece e aceita o uso de sistemas de união mecânica ranhurados (grooved), desde que os componentes (como este Tee) sejam certificados (listados por entidades como UL/FM) para tal aplicação.
• Compatibilidade: O sistema ranhurado é projetado para ser usado com tubos que atendem aos padrões nacionais, como o ABNT NBR 5580 e ABNT NBR 5590.

3. NR - Normas Regulamentadoras (Segurança do Trabalho)

Este é um dos maiores diferenciais do sistema ranhurado em comparação com a solda.

• NR 18 e NR 34 (Trabalho a Quente): A soldagem é classificada como "trabalho a quente", uma atividade de alto risco regulamentada por NRs (como a NR 18). Ela exige permissões de trabalho especiais, isolamento de área e vigias de incêndio.
• Atendimento: O Tee Ranhurado elimina completamente a necessidade de solda. Por ser um processo de montagem "a frio", ele não se enquadra nas exigências de "trabalho a quente", tornando a instalação intrinsecamente mais segura, rápida e limpa. Isso permite a execução da obra com o "menor impacto possível" e sem a "interrupção de serviços", como em shoppings ou indústrias em operação.

4. CREA (Responsabilidade Técnica e Jurídica)

O engenheiro ou arquiteto responsável pelo projeto e execução do sistema de combate a incêndio emite uma Anotação de Responsabilidade Técnica (ART) perante o CREA.

• Respaldo Legal: Ao especificar um Tee Redução com certificação UL/FM, o profissional está legalmente respaldado, pois utilizou um material que cumpre todas as exigências das ITs do Corpo de Bombeiros e das normas ABNT.
• Mitigação de Risco: Em caso de sinistro ou falha do sistema, o uso de componentes certificados e aprovados é a principal defesa técnica e jurídica do responsável, atestando que as melhores práticas de engenharia foram seguidas.

Função Principal do Equipamento

O Tee Redução Ranhurado (Modelo XGQT03) é uma conexão de ferro fundido dúctil projetada para cumprir duas funções simultaneamente:

1. Derivação: Criar uma ramificação (saída) de 90 graus a partir de uma linha de tubulação principal.
2. Redução: Garantir que o diâmetro dessa ramificação seja menor que o da linha principal.

Por exemplo, um Tee Redução 4" x 2" (SKU 1552) permite que uma tubulação principal de 4 polegadas (114,3mm) tenha uma derivação de 2 polegadas (60,3mm).

A conexão é "Ranhurada" (Grooved), o que significa que não utiliza solda ou rosca. Ela é instalada usando acoplamentos mecânicos, tornando o processo mais rápido, seguro e econômico. As certificações UL/FM e a pressão de 300 PSI atestam sua alta confiabilidade para sistemas de segurança.

Exemplos e Explicação das Aplicações

O Tee Redução XGQT03 é utilizado em qualquer sistema de tubulação ranhurada onde uma linha principal precisa alimentar uma linha secundária de diâmetro inferior.

1. Sistemas de Combate a Incêndio (Aplicação Primária)

Esta é a aplicação mais comum e crítica, onde as certificações UL/FM são obrigatórias.

• Derivação de Linhas de Sprinklers:
• Exemplo: Em um grande corredor de um edifício comercial ou industrial, uma tubulação principal (ex: 6 polegadas) corre pelo teto. Para alimentar as linhas menores (ex: 3 polegadas) que entram nas salas ou alas adjacentes, o Tee Redução 6" x 3" (SKU 245930115) é instalado.
• Explicação: Isso é hidraulicamente mais eficiente e economicamente vantajoso do que usar um Tê reto de 6" e, em seguida, uma Redução Concêntrica de 6" para 3". O Tee Redução XGQT03 faz as duas funções em uma única peça certificada, economizando espaço, reduzindo custos e diminuindo o número de juntas (pontos de potencial vazamento).
• Ramificação para Hidrantes:
• Exemplo: Em uma rede de hidrantes, a linha principal pode ter 4 polegadas, mas a tubulação que sobe para a válvula angular do abrigo de mangueira pode ser de 2.1/2". O Tee Redução 4" x 2.1/2" (SKU 1553/1554) é usado para fazer essa derivação.

2. Sistemas HVAC (Água Gelada)

• Exemplo: Em sistemas de climatização (Ar Condicionado Central), uma coluna principal ("riser") de água gelada (ex: 8 polegadas) distribui o fluido pelo edifício. Para alimentar os "fan coils" ou unidades de tratamento de ar de um andar específico, que usam uma linha menor (ex: 6 polegadas), o Tee Redução 8" x 6" (SKU 1557) é aplicado.
• Explicação: A instalação ranhurada é preferida em HVAC pela velocidade de montagem (reduzindo o custo total da obra).

3. Redes de Ar Comprimido e Processos Industriais

• Exemplo: Numa fábrica, uma linha mestra de ar comprimido (ex: 3 polegadas) corre pela parede. Para alimentar uma máquina ou estação de trabalho específica que requer um diâmetro menor (ex: 2 polegadas), o Tee Redução 3" x 2" (SKU 1549) é instalado.
• Explicação: A principal vantagem aqui é a segurança da instalação (processo "a frio"). Diferente da solda, não há risco de incêndio durante a montagem. Além disso, a facilidade de manutenção é crucial: se o layout da fábrica mudar, o Tê pode ser facilmente desinstalado e reposicionado.

4. Mineração e Abastecimento de Água

• Exemplo: Em sistemas de bombeamento ou mineração, onde linhas de grande diâmetro (ex: 10 polegadas) precisam fornecer saídas para equipamentos de processo ou pontos de uso menores (ex: 4 polegadas). O Tee Redução 10" x 4" (SKU 245930130) é usado para essa derivação.
• Explicação: A robustez do ferro fundido dúctil e a confiabilidade da vedação sob pressão (300 PSI) são ideais para essas aplicações severas.

Cenários: Consequências da Ausência vs. Vantagens da Presença

A escolha do método para criar uma derivação reduzida em uma tubulação (como a saída para um sprinkler ou uma linha secundária) impacta diretamente o custo total, a segurança e o cronograma da obra.

Cenário 1: Consequências da Ausência (Usando Métodos Tradicionais)

Neste cenário, o instalador opta por soldar as conexões ou usar um Tê Reto Ranhurado + uma Redução Concêntrica para atingir o mesmo resultado.

• Aumento do Custo de Mão de Obra: Se a opção for solda, a empresa "exige a contratação de profissionais especializados em solda", que possuem um custo de hora/homem muito superior ao de um montador mecânico.
• Aumento do Tempo de Instalação: A solda é um processo lento que exige preparação, execução, resfriamento e inspeção. Mesmo se a opção for ranhurada, o uso de duas peças (Tê Reto + Redução) exige o dobro de acoplamentos e o dobro de tempo de montagem para aquela junção.
• Riscos de Segurança (Trabalho a Quente): A soldagem é um trabalho a quente que "exige isolamento de área e interrupção de serviços". Em reformas de ambientes em operação (como um shopping, indústria ou hospital), isso é logisticamente complexo, perigoso (risco de incêndio) e gera "impacto" negativo na operação do cliente.
• Maior Custo de Material (Tê + Redução): Utilizar duas peças ranhuradas (Tê Reto + Redução Concêntrica) em vez de uma única peça (Tee Redução) aumenta o custo de aquisição dos materiais e o número de conexões (acoplamentos) necessárias.
• Pontos de Falha Adicionais: Mais conexões significam mais juntas e, portanto, mais pontos potenciais de vazamento no sistema.

Cenário 2: Vantagens da Presença (Uso do Tee Redução Ranhurado XGQT03)

Neste cenário, o projeto especifica o Tee Redução XGQT03 UL/FM, uma peça única que resolve a derivação e a redução.

• Redução Drástica do Custo Total: A principal vantagem é a "redução do custo da obra". Embora o preço da peça seja um fator, a economia real vem da "maior facilidade e rapidez na instalação" e da "eliminação da necessidade de profissionais especializados em solda".
• Eficiência de Engenharia: Esta é uma peça 2-em-1. Ela substitui a combinação de um Tê Reto + uma Redução, economizando espaço físico (crucial em shafts e tetos), reduzindo o número de acoplamentos necessários pela metade e simplificando o processo de compra e inventário.
• Segurança Máxima na Instalação (Processo a Frio): A montagem é 100% mecânica. Isso elimina os riscos de incêndio associados à solda. A instalação pode ser feita de forma limpa, segura e sem "interrupção de serviços" no local, "provocando o menor impacto possível no andamento da obra".
• Confiabilidade Certificada: As certificações UL e FM atestam que a peça (e não uma solda de campo) foi testada para suportar 300 PSI, garantindo a integridade e a segurança do sistema de combate a incêndio.
• Durabilidade: O componente é projetado para uma "vida útil de 50 anos", garantindo um desempenho de longo prazo para a edificação.

Informações Fiscais

• SKU: 1540 (SKU principal, consulte a tabela de variações para SKUs específicos)
• NCM: 7307.11.00
• Origem: Importado
• Unidade de Venda: Un
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Peso e Transporte: Este produto é de ferro fundido dúctil e possui peso considerável, que varia conforme a dimensão (ex: de 1 kg até 29 kg por peça). A descarga da mercadoria é de total responsabilidade do cliente.

Transporte

• Frete Terceirizado: O transporte dos nossos produtos é terceirizado. O frete é calculado dinamicamente levando em consideração diversos fatores: peso total, dimensões (cubagem) da carga, distância (CEP de destino), valor da Nota Fiscal (para seguro) e tempo estimado de entrega.
• Atrasos e Variações de Prazo: Poderá ocorrer variação no prazo de entrega informado no momento da compra. Isso pode acontecer devido ao cronograma de coleta da transportadora em nosso Centro de Distribuição ou a erros de rota e logística interna do transportador (falhas que acontecem frequentemente com os Correios, por exemplo).
• Demora no Recebimento (Hora Excedente): O tempo de frete contratado prevê um período padrão para o descarregamento. Caso haja demora no recebimento ou no descarregamento por parte do cliente, a transportadora poderá cobrar taxas de hora excedente (estadia), que serão repassadas integralmente ao comprador.
• Recusa de Entrega pela Transportadora: As transportadoras parceiras reservam-se o direito de recusar o envio ou a entrega em determinadas localidades por entenderem haver risco. Os motivos mais comuns incluem:
• Local de difícil acesso (vias estreitas, pontes baixas).
• Vias não pavimentadas (estradas de terra).
• Regiões consideradas perigosas ou com alta restrição de circulação.
• Documentação e Seguro: O processo de transporte gera a emissão de Dacte (Documento Auxiliar do Conhecimento de Transporte Eletrônico) e CTe (Conhecimento de Transporte Eletrônico), que são vinculados à Danfe / NFe e possuem limitações para alteração após a emissão. A carga possui o seguro padrão da transportadora; em caso de sinistro (avaria ou extravio), o prazo para acionamento e resolução pode levar até 30 dias.
• Alteração do Serviço de Frete: A Fadef Distribuidora poderá alterar o serviço de transporte escolhido pelo comprador no momento da compra, caso entenda que a transportadora não é adequada, possui restrições para a carga, ou para garantir a compatibilidade do envio. Eventuais diferenças no custo do frete poderão ser repassadas ao comprador mediante aviso prévio.

Recebimento e Manuseio Seguro

• Conferência Obrigatória: A conferência do material (quantidade, integridade dos volumes e modelos corretos) deverá ser feita obrigatoriamente no ato do recebimento e na presença do funcionário da transportadora. Não serão aceitas reclamações por avarias ou faltas após a assinatura do canhoto de recebimento.
• Responsabilidade pela Descarga: A DESCARGA DO VEÍCULO É DE TOTAL E EXCLUSIVA RESPONSABILIDADE DO CLIENTE (COMPRADOR). O motorista da transportadora não está autorizado a realizar a descarga.
• Peso Elevado e Equipamentos: Nossos produtos, especialmente conexões de ferro fundido e tubulações, quando comprados em quantidade, apresentam peso elevado. É indispensável que o local de recebimento esteja preparado com equipamentos adequados (como empilhadeiras, paleteiras ou guinchos) para a retirada segura do material de dentro do veículo de transporte.
• Normas de Segurança (NRs) e EPIs: É dever do comprador garantir que a descarga, o manuseio e a estocagem sejam feitos de forma segura, sem pôr em risco funcionários ou terceiros, conforme as normas de segurança vigentes no país:
• NR 11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais): Esta norma exige que os operadores de equipamentos (como empilhadeiras) sejam devidamente treinados e habilitados.
• NR 6 (Equipamento de Proteção Individual): É obrigatório o uso de EPIs pelos funcionários que realizarão o manuseio da carga, incluindo:
• Luvas de Proteção (ex: raspa ou vaqueta): Essenciais para proteger as mãos contra prensamento, escoriações ou bordas das peças.
• Calçados de Segurança (Botas): Obrigatoriamente com biqueira de aço ou composite, para proteção contra a queda de materiais.
• Estocagem Segura: Após o descarregamento, os materiais devem ser estocados em local plano, firme, que não obstrua passagens e onde a carga fique estável e segura, prevenindo tombamentos.

ATENÇÃO - INFORMAÇÕES IMPORTANTES PARA A COMPRA:

• Consulta Obrigatória: O tipo, capacidade extintora, opções de carga e quantidade de extintores necessários são determinados exclusivamente pelo Corpo de Bombeiros do seu Estado, com base na classificação de risco do imóvel. Consulte a documentação oficial como (AVCB/CLCB) e as Normativas Técnicas estaduais e municipais ANTES de efetuar a compra. Informe que a qualidade inicia no conhecimento do projeto
• Política de Devolução: A Fadef Distribuidora não aceita trocas ou devoluções deste produto por motivos de arrependimento, desistência ou compra realizada por engano. Certifique-se de que este é o produto correto para sua necessidade.
• Venda Exclusiva para CNPJ: Este produto é comercializado exclusivamente para Pessoas Jurídicas.
• Garantia: Preencha corretamente os dados para emissão da Nota Fiscal para não perder a garantia do fabricante. A Garantia é concedida pelo fabricante no entendimento das condições e regras
• Compra Online: Disponível para compra direta no site da Fadef Distribuidora. Ao comprar, você confirma ter lido e concordado com todas as condições.
• Alterações e Imagens: Descrição sujeita a alteração sem aviso prévio. Imagens meramente ilustrativas.
