Válvula Borboleta Ranhurada (Grooved) UL/FM: Controle Rápido, Compacto e Supervisionado para Redes de Incêndio

Em um sistema de combate a incêndio, a capacidade de bloquear o fluxo de água de forma rápida e segura para manutenção ou em emergências é vital. A Válvula Borboleta Ranhurada (Grooved) é a solução moderna e compacta para esta função. Com um simples giro de 90° de seu disco interno, ela permite o bloqueio ou a liberação total do fluxo, oferecendo uma operação muito mais rápida do que as válvulas gaveta tradicionais.

Seu design inovador, com conexões ranhuradas, agiliza a instalação e reduz o espaço necessário. Os modelos equipados com caixa de redução e volante facilitam a operação em grandes diâmetros, enquanto a supervisão elétrica (tamper switch) garante que a válvula permaneça na posição correta (normalmente aberta), alertando a central de alarme sobre qualquer tentativa de fechamento não autorizado. Com certificações UL/FM, este equipamento representa o mais alto padrão de segurança e confiabilidade para o controle de redes de hidrantes e sprinklers.

1. Descrição Técnica

A Válvula Borboleta é um dispositivo de bloqueio de passagem de ¼ de volta. O fluxo é controlado por um disco circular que gira em torno de um eixo (haste), posicionado no centro da passagem.

• Princípio de Funcionamento:
• Aberta: O disco está alinhado ao fluxo, permitindo a passagem quase livre do fluido.
• Fechada: O disco está perpendicular ao fluxo, e sua borda, revestida com elastômero, pressiona contra a sede interna do corpo da válvula, garantindo uma vedação estanque.
• Tipos de Acionamento:

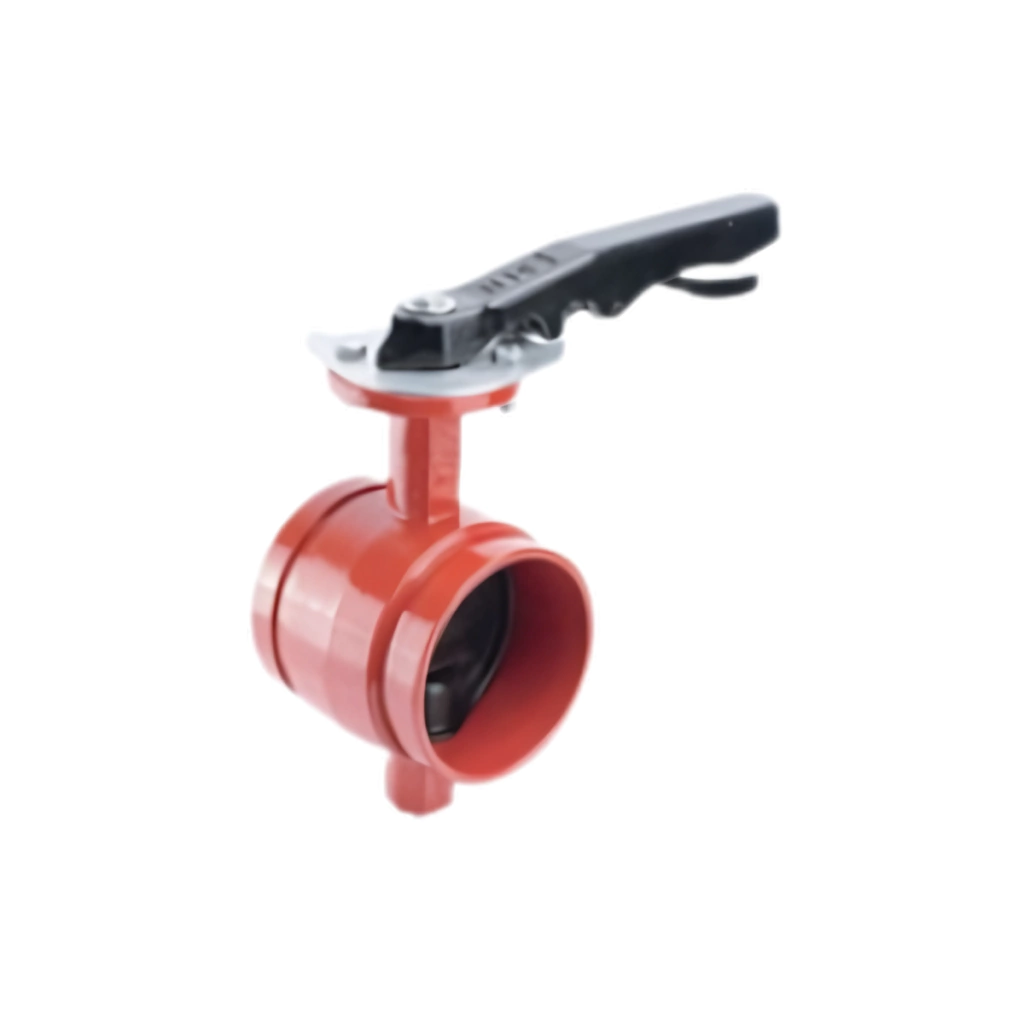

1. Alavanca: Para diâmetros menores, uma alavanca permite o acionamento rápido de ¼ de volta.
2. Caixa de Redução com Volante (Gear Actuator): Para diâmetros maiores, um redutor de engrenagem é acoplado à haste. Isso multiplica a força aplicada ao volante, permitindo que o operador abra ou feche a válvula suavemente e sem esforço excessivo.

• Supervisão Elétrica (Tamper Switch):

Modelos supervisionados possuem um interruptor elétrico acoplado ao mecanismo de acionamento. Se a válvula começar a ser fechada a partir de sua posição totalmente aberta, o interruptor é acionado, enviando um sinal de falha ou supervisão para a central de alarme de incêndio, alertando sobre uma condição anormal e perigosa na rede.

• Componentes e Materiais:
• Corpo: Fabricado em Ferro Fundido Dúctil ASTM A536, com alta resistência à pressão (até 300 PSI).
• Disco: Núcleo em ferro dúctil totalmente encapsulado em EPDM ou NBR, garantindo vedação perfeita e resistência química. Modelos de alta performance podem ter disco em aço inoxidável.
• Haste (Eixo): Em Aço Inoxidável (SS431/SS420), para resistir à corrosão e ao torque de acionamento.
• Conexões: Extremidades ranhuradas (Grooved) para instalação rápida com acoplamentos.

2. Tabelas de Especificações Técnicas

Válvula Borboleta Ranhurada com Volante e Supervisão UL/FM

Válvula Borboleta Ranhurada com Alavanca

Tabela de Modelos e SKUs

3. Comparativos e Diferenciais

Entender a diferença entre os modelos de válvulas é crucial para garantir a conformidade do projeto e a segurança da edificação.

Válvula Borboleta vs. Válvula Gaveta: A Escolha Moderna

Muitos clientes perguntam por que escolher a Válvula Borboleta no lugar da tradicional Válvula Gaveta. A resposta está na eficiência e no design:

Qual Modelo Desta Página Escolher? (Alavanca vs. Volante Padrão vs. Volante UL/FM)

Esta é a comparação mais importante para o seu pedido. A escolha afeta diretamente a aprovação do seu projeto pelo Corpo de Bombeiros.

O Diferencial Chave: Válvula Supervisionada vs. Não Supervisionada

Para sistemas de incêndio, a supervisão não é um luxo, é uma camada de segurança ativa.

O Risco da Válvula Comum (Sem Supervisão)

1. Um funcionário da manutenção fecha a válvula (com alavanca) para um reparo e esquece de reabri-la.

2. A válvula fica fechada por semanas, sem que ninguém perceba.

3. Ocorre um princípio de incêndio. Os sprinklers abrem, mas não há fluxo de água.

4. Resultado: O sistema de incêndio falha completamente. O fogo se espalha, causando um prejuízo catastrófico que poderia ter sido evitado.

A Vantagem da Válvula Supervisionada (Fadef)

1. Um funcionário da manutenção começa a girar o volante da válvula.

2. Imediatamente, o Tamper Switch (interruptor de supervisão) detecta o movimento.

3. Um sinal de "Falha" ou "Válvula Fechada" é enviado instantaneamente para a central de alarme de incêndio.

4. Resultado: A equipe de segurança ou brigada é alertada, o problema é corrigido, e o sistema fica 100% operacional para uma emergência real.

Conclusão: Para pontos críticos da rede de hidrantes ou sprinklers, o uso do modelo com Volante e Supervisão é obrigatório para a emissão ou renovação do AVCB.

4. Amparo Técnico, Jurídico e Normativo

A especificação de válvulas em um sistema de combate a incêndio não é apenas uma escolha técnica; é uma obrigação legal e normativa que impacta diretamente a segurança da edificação e a aprovação do projeto.

A falha em especificar o componente correto (como uma válvula supervisionada) é uma das razões mais comuns para a reprovação de vistorias e a não emissão do AVCB.

Veja como nossos produtos se enquadram nas exigências:

ABNT NBR 10897 (Sprinklers) e NBR 13714 (Hidrantes)

Estas são as normas técnicas que definem o projeto e instalação dos sistemas no Brasil.

• O que a norma exige: Ambas as NBRs determinam que toda válvula de bloqueio (cuja operação possa interromper o fluxo de água) deve ser supervisionada.
• Como nossos produtos atendem:
• Válvulas com Alavanca: Não possuem supervisão elétrica e, portanto, não devem ser usadas em pontos críticos da rede (como setorização ou recalque de bomba), onde a norma exige a supervisão.
• Válvulas com Volante e Supervisão (Padrão e UL/FM): Atendem 100% a este requisito. O Tamper Switch (interruptor elétrico) garante que qualquer tentativa de fechamento da válvula envie um sinal de falha ou alerta para a central de alarme de incêndio.

ITs do Corpo de Bombeiros (Obrigação para o AVCB)

As Instruções Técnicas (ITs) do Corpo de Bombeiros de cada estado (como a IT-22 e IT-23 em São Paulo, por exemplo) são a lei que o vistoriador utiliza para aprovar ou reprovar uma instalação.

• O que a norma exige: As ITs reforçam a obrigatoriedade da supervisão elétrica em todas as válvulas de bloqueio do sistema.
• Consequência da Falha: A ausência de supervisão em uma válvula de setorização é considerada uma não conformidade grave. Isso impede a emissão ou renovação do AVCB (Auto de Vistoria do Corpo de Bombeiros), deixando a edificação irregular e sujeita a multas.

CREA (Responsabilidade Técnica do Engenheiro)

O engenheiro ou projetista que assina a ART (Anotação de Responsabilidade Técnica) do projeto de incêndio é o responsável civil e criminal pela instalação.

• O que a norma exige: O CREA exige que o profissional siga as normas técnicas vigentes (ABNT e ITs).
• Como nossos produtos atendem: Ao especificar uma "Válvula Borboleta Supervisionada" (Padrão ABNT ou UL/FM), o engenheiro está cumprindo sua responsabilidade técnica, garantindo que o sistema não possa ser sabotado ou desativado por um simples erro humano.

NR-23 (Proteção Contra Incêndios - MTE)

Esta é uma Norma Regulamentadora do Ministério do Trabalho e Emprego, focada na segurança do trabalhador.

• O que a norma exige: A NR-23 obriga o empregador a fornecer e manter sistemas de proteção contra incêndio eficazes e operantes.
• Como nossos produtos atendem: Uma válvula não supervisionada que é fechada por engano torna o sistema inoperante, e a empresa passa a descumprir a NR-23, ficando vulnerável em caso de fiscalização ou acidente. Nossos modelos supervisionados são a garantia de que o sistema estará sempre ativo, ajudando o empregador a cumprir sua obrigação legal.

NFPA 13 e 20 (Padrão Internacional e Seguradoras)

Para projetos de alto risco (shoppings, indústrias, data centers) ou com exigências de seguradoras, as normas internacionais são frequentemente exigidas.

• O que a norma exige: As normas americanas (NFPA) são ainda mais rigorosas, exigindo que as válvulas sejam "Listadas" (como a certificação UL) e "Aprovadas" (como a FM).
• Como nossos produtos atendem: Nossos modelos com Certificação UL/FM (SKUs 2716-2723) são projetados especificamente para atender a esses projetos de alta complexidade, representando o mais alto padrão de confiabilidade global.

5. Exemplos de Aplicação

A Válvula Borboleta Ranhurada é um componente de bloqueio (on-off) usado para controlar o fluxo de água em sistemas de incêndio. Sua principal função é permitir o isolamento de seções da rede para manutenção, testes ou em resposta a emergências, sem a necessidade de despressurizar todo o sistema.

Abaixo detalhamos as aplicações mais comuns e qual modelo utilizar em cada cenário:

1. Setorização de Redes de Sprinklers

Em edifícios comerciais, galpões logísticos e shoppings, a rede de sprinklers é dividida em "setores" (como andares ou alas). Uma válvula borboleta é instalada no início da tubulação de cada setor.

• Exemplo de Uso: Para uma manutenção na tubulação do 3º andar, o técnico fecha apenas a válvula borboleta do 3º andar. Os sprinklers de todos os outros andares continuam operacionais.
• Modelo Exigido: Obrigatório o uso do Modelo com Volante e Supervisão (Padrão ABNT ou UL/FM). Como este é um ponto crítico, as normas (ABNT NBR 10897 e ITs) exigem que a válvula alerte a central de alarme se for fechada, evitando falhas catastróficas.

2. Casa de Bombas de Incêndio (CMB)

As válvulas borboleta são componentes vitais na Casa de Bombas, instaladas tanto na linha de sucção (que puxa a água do reservatório) quanto na linha de recalque (que empurra a água para a rede).

• Exemplo de Uso: Para realizar a manutenção preventiva em uma das bombas, o operador fecha as válvulas de sucção e recalque daquela bomba específica, isolando-a do sistema sem interromper o funcionamento das outras bombas (se houver) ou esvaziar a rede.
• Modelo Exigido: Obrigatório o uso do Modelo com Volante e Supervisão (Padrão ABNT ou UL/FM). O fechamento indevido de uma válvula na casa de bombas pode desativar todo o sistema de incêndio. A supervisão elétrica é mandatória por norma.

3. Isolamento de Hidrantes e Ramais de Rede

Usada para isolar um hidrante específico ou um ramal secundário da rede principal.

• Exemplo de Uso: Se um hidrante de pátio é acidentalmente danificado por um veículo, a equipe de manutenção fecha a válvula borboleta que alimenta apenas aquele ponto para realizar o reparo. O restante da rede de hidrantes do pátio continua pressurizada.
• Modelo Exigido: Recomendado o uso do Modelo com Volante e Supervisão. Embora às vezes negligenciado, este também é um ponto de bloqueio que, se esquecido fechado, compromete a segurança.

4. Aplicações Industriais e HVAC

Graças ao seu design compacto e operação rápida, a válvula borboleta é amplamente utilizada em aplicações industriais que não são de incêndio.

• Exemplo de Uso: Linhas de água de resfriamento de máquinas, torres de arrefecimento, e sistemas de água gelada para ar condicionado central (HVAC).
• Modelo Exigido: Nestes casos, o Modelo com Alavanca (Padrão) é frequentemente suficiente, pois a supervisão elétrica não é uma exigência de norma de incêndio, e a operação rápida da alavanca é uma vantagem.

Guia Rápido de Aplicação: Qual Modelo Comprar?

Use este guia para adicionar o item correto ao seu carrinho:

• Vou usar em pontos NÃO CRÍTICOS (manutenção industrial, HVAC, ou pontos secundários da rede de incêndio onde a norma local não exige supervisão):
• ✅ Sua Escolha: Modelo com ALAVANCA (Padrão)
• Vou usar em pontos CRÍTICOS (Setorização de Sprinklers, Casa de Bombas, Ramais de Hidrantes) e meu projeto precisa atender ABNT e IT do Corpo de Bombeiros:
• ✅ Sua Escolha: Modelo com VOLANTE + SUPERVISÃO (Padrão ABNT)
• Vou usar em pontos CRÍTICOS e meu projeto é de Alto Risco (Shopping, Data Center, Indústria) ou minha Seguradora exige normas internacionais (NFPA):
• ✅ Sua Escolha: Modelo com VOLANTE + SUPERVISÃO (Certificado UL/FM)

6. Cenários Reais: O Risco Oculto vs. A Garantia Operacional

A diferença entre uma válvula supervisionada e uma não supervisionada é a diferença entre um sistema de incêndio confiável e um sistema que pode falhar silenciosamente.

Aqui estão dois cenários práticos que ilustram as consequências da sua escolha:

❌ CENÁRIO 1: A CONSEQUÊNCIA DA AUSÊNCIA

(Uso de Válvula com Alavanca ou Sem Supervisão)

1. O Fato: Em um centro comercial, uma equipe de manutenção precisa fazer um pequeno reparo em um vazamento na tubulação de uma loja no 3º andar.
2. A Ação: O técnico vai até o shaft, fecha a Válvula Borboleta não supervisionada (de alavanca) para isolar o setor. Ele realiza o reparo e, ao final do dia, esquece de reabrir a válvula.
3. A Falha Silenciosa: Ninguém percebe. Não há nenhum alarme ou aviso na central de segurança. Para o sistema, está tudo "normal", mas o 3º andar inteiro está sem proteção contra incêndio.
4. O Desastre: Semanas depois, um curto-circuito inicia um incêndio na área isolada. Os sprinklers são ativados pelo calor, mas nenhuma água flui. A chave de fluxo não detecta nada, o alarme para aquele setor não dispara, e o fogo se espalha descontroladamente.
5. Resultado: Perda catastrófica do patrimônio, interdição do local e falha completa do sistema de combate a incêndio. Tudo por causa de um simples erro humano que passou despercebido.

✅ CENÁRIO 2: A VANTAGEM DA PRESENÇA

(Uso de Válvula Supervisionada Padrão ABNT ou UL/FM da Fadef)

1. O Fato: O mesmo cenário: manutenção para reparo de vazamento no 3º andar.
2. A Ação: O técnico começa a girar o volante da Válvula Borboleta Supervisionada.
3. O Alerta Imediato: No primeiro giro do volante, o Tamper Switch (interruptor de supervisão) da válvula é acionado instantaneamente. Ele envia um sinal elétrico para a central de alarme.
4. A Resposta: Na sala de controle, um alerta sonoro e visual é disparado: "Falha - Válvula Setor 3 Fechada". A equipe de segurança é alertada, contata a manutenção e registra a abertura da válvula imediatamente após o término do reparo.
5. Resultado: O erro humano foi transformado em um alerta gerenciável. O sistema nunca esteve vulnerável de forma oculta. A segurança ativa da válvula garantiu que a rede estivesse 100% operacional para o momento em que fosse realmente necessária.

A Escolha do Projetista: Segurança Passiva vs. Ativa

• Ausência (Sem Supervisão): Você depende 100% da memória humana e de procedimentos manuais para garantir a segurança. É uma falha latente esperando para acontecer.
• Presença (Com Supervisão): Você usa a engenharia para garantir a segurança. O sistema monitora a si mesmo e avisa ativamente sobre o risco de falha mais comum. Esta é a garantia de conformidade com o AVCB e a verdadeira proteção do patrimônio.

7. Informações Fiscais e Logísticas

NCM (Nomenclatura Comum do Mercosul)

• Código NCM: 8481.80.97
• Descrição: Válvulas do tipo borboleta. Este é o código fiscal padrão para este tipo de equipamento.

Origem do Produto

• Origem: Mercadoria de Origem Estrangeira (Importada).
• Detalhe: Equipamentos com certificações internacionais UL/FM são, em sua vasta maioria, importados e distribuídos no Brasil. A Fadef garante o fornecimento de produtos que seguem os mais rigorosos padrões globais.

Unidade de Venda

• Unidade: Peça (Pç) ou Unidade (Un).
• GTIN/EAN: O código de barras específico (GTIN/EAN) varia conforme o diâmetro e modelo. Ele estará devidamente destacado na Nota Fiscal do produto.

Informação Tributária (Importante para o Comprador)

Esta seção detalha o regime tributário da Fadef e como ele impacta sua compra:

• Regime da Vendedora (Fadef): A Fadef Distribuidora Ltda é uma empresa optante pelo Simples Nacional.
• Crédito de ICMS: Conforme a legislação do Simples Nacional, o documento fiscal (NF-e) emitido por nós não gera direito a crédito de ICMS para a sua empresa (compradora). Por favor, confirme com seu setor contábil antes de fechar o pedido se sua operação depende deste crédito.
• Estimativa de Impostos (Lei da Transparência): Em conformidade com a Lei 12.741/2012, a estimativa do valor aproximado dos tributos incidentes sobre o preço do produto será informada no campo "Informações Complementares" da Nota Fiscal.

Contexto de Impostos (NCM 8481.80.97)

Para fins de transparência e informação ao seu setor de compras/importação (caso sua empresa também importe), informamos as alíquotas gerais (Regime Não-Cumulativo) que incidem sobre este NCM no Brasil:

• IPI (Imposto sobre Produtos Industrializados): 0% (Alíquota zero).
• II (Imposto de Importação): 14%.
• PIS (Programa de Integração Social): 2.1%.
• COFINS (Contribuição para o Financiamento da Seguridade Social): 10.65%.

Nota: Estes impostos (II, PIS, COFINS) são pagos pela Fadef no processo de importação e já compõem o custo do produto. Eles não são pagos novamente por nós na revenda, pois estamos no Simples Nacional.

8. Informações de Transporte e Recebimento

Para garantir a transparência e a segurança na sua compra, o transporte de nossos produtos segue as seguintes diretrizes:

1. Conferência Obrigatória no Ato da Entrega

• Atenção: A conferência do material (quantidade, integridade dos itens e conformidade com a Nota Fiscal) é obrigatória e deve ser realizada no ato do recebimento, na presença do motorista da transportadora.
• Qualquer avaria, violação da embalagem ou divergência de volumes deve ser imediatamente registrada no verso do Conhecimento de Transporte (CTe/DACTE) e comunicada à Fadef.
• Não serão aceitas reclamações posteriores de avaria ou falta de material após a assinatura do comprovante de recebimento sem ressalvas.

2. Descarregamento, Manuseio e Segurança (NR 11)

Nossas válvulas e equipamentos, especialmente os modelos com volante e caixa de redução ou em pedidos de grande volume, possuem peso elevado.

• Responsabilidade do Comprador: Fica sob responsabilidade total do Cliente (Comprador) providenciar a estrutura, pessoal e equipamentos necessários para descarregar o material do veículo de transporte. O motorista da transportadora não está autorizado a realizar este serviço.
• Equipamentos Necessários: Para volumes pesados, é indispensável o uso de equipamentos de movimentação, como empilhadeiras ou paleteiras, para garantir um descarregamento seguro e ágil.
• Normas de Segurança (NRs): Para garantir a segurança dos seus colaboradores, o descarregamento deve seguir as normas de segurança vigentes no país, especialmente a NR 11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais) e a NR 6 (EPIs).
• EPIs Obrigatórios: A equipe responsável pelo descarregamento deve utilizar luvas de proteção (pigmentadas ou de raspa), botas com biqueira de aço, óculos de segurança e, se aplicável (área de empilhadeira), capacete.
• NR 11: O operador da empilhadeira deve possuir treinamento e certificação conforme a NR 11. A área de descarregamento deve ser isolada para evitar acidentes.
• Estocagem: O material deve ser manuseado com cuidado ² e estocado em local plano, seco e que não obstrua passagens de emergência.

3. Custos, Prazos e Taxas de Demora

• Frete Terceirizado: O serviço de frete é terceirizado. O custo é calculado dinamicamente levando em consideração: peso, dimensões (cubagem), distância, valor da Nota Fiscal (para o seguro) e tempo estimado de entrega.
• Taxa de Estadia (Demora): As transportadoras reservam um período padrão para o descarregamento. Caso o veículo fique retido no local de entrega por tempo excessivo (devido à demora no recebimento, falta de pessoal ou ausência de equipamento para descarga), a transportadora cobrará uma taxa de hora excedente (estadia). Esta taxa será repassada integralmente ao cliente comprador.
• Variação de Prazos: O prazo de entrega informado no site é uma estimativa. Variações podem ocorrer devido ao dia e horário da coleta da transportadora em nosso Centro de Distribuição, ou por erros de rota e logística interna do transportador (ocorrências frequentes em serviços como os Correios).

4. Documentação, Seguro e Restrições de Entrega

• Documentação (CTe/DACTE): O transporte é formalizado pela emissão do Conhecimento de Transporte Eletrônico (CTe) e seu Documento Auxiliar (DACTE), que são vinculados à Nota Fiscal (DANFE/NF-e). Após a emissão, alterações de rota ou endereço são limitadas e podem gerar custos adicionais.
• Seguro da Carga: Toda mercadoria é enviada com seguro obrigatório da transportadora. Em caso de sinistro (roubo, furto, acidente com a carga), o prazo para o acionamento da seguradora e a liberação da indenização ou reenvio do material pode levar até 30 dias.
• Restrições de Entrega: As transportadoras podem recusar a coleta ou a entrega em determinadas circunstâncias, como:
• Locais de difícil acesso (vias não pavimentadas, estradas rurais).
• Áreas consideradas de alto risco (regiões com índices elevados de roubo de carga).
• Risco no manuseio do produto (se não houver condições de segurança).
• Direito de Alteração (Fadef): A Fadef Distribuidora poderá, visando a segurança da carga e a eficácia da entrega, alterar a transportadora escolhida pelo comprador no momento da compra, caso entenda que a opção selecionada não seja adequada ou possua restrições para a localidade. Eventuais diferenças no custo do frete por essa alteração poderão ser repassadas ao comprador mediante comunicação prévia.

9. ATENÇÃO - INFORMAÇÕES IMPORTANTES PARA A COMPRA:

• Consulta Obrigatória: O tipo, capacidade extintora, opções de carga e quantidade de extintores necessários são determinados exclusivamente pelo Corpo de Bombeiros do seu Estado, com base na classificação de risco do imóvel. Consulte a documentação oficial como (AVCB/CLCB) e as Normativas Técnicas estaduais e municipais ANTES de efetuar a compra. Informe que a qualidade inicia no conhecimento do projeto
• Política de Devolução: A Fadef Distribuidora não aceita trocas ou devoluções deste produto por motivos de arrependimento, desistência ou compra realizada por engano. Certifique-se de que este é o produto correto para sua necessidade.
• Venda Exclusiva para CNPJ: Este produto é comercializado exclusivamente para Pessoas Jurídicas.
• Garantia: Preencha corretamente os dados para emissão da Nota Fiscal para não perder a garantia do fabricante. A Garantia é concedida pelo fabricante no entendimento das condições e regras
• Compra Online: Disponível para compra direta no site da Fadef Distribuidora. Ao comprar, você confirma ter lido e concordado com todas as condições.
• Alterações e Imagens: Descrição sujeita a alteração sem aviso prévio. Imagens meramente ilustrativas.
