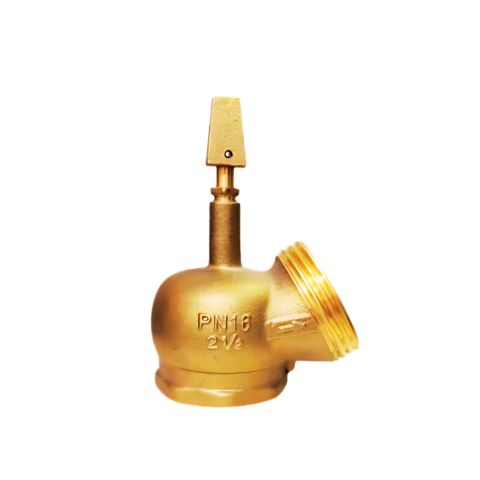

Registro Globo Angular 45º Recalque (Castelinho) para Hidrante Predial PN16 45º x 2.1/2” 11FIOS BSP x 5FPP: Confiabilidade e Controle Preciso para o Combate a Incêndio

O hidrante de parede é um dos pontos de combate a incêndio mais cruciais de uma edificação, sendo a principal fonte de água para as equipes de brigada e para o Corpo de Bombeiros. O Registro Globo Angular 45º PN16 é a válvula projetada especificamente para esta aplicação, funcionando como o "coração" do hidrante. Sua função é garantir o bloqueio total da água em estado de espera e, em uma emergência, permitir a abertura e o controle preciso da vazão, assegurando um combate ao fogo eficaz e seguro.

Fabricado em latão de alta resistência e em conformidade com a norma ABNT NBR 16021, este registro monobloco com volante para recalque é um componente de alta confiabilidade, essencial para a segurança de edifícios residenciais, comerciais e industriais, e um requisito fundamental para a aprovação do sistema pelo Corpo de Bombeiros.

1. Descrição Técnica Exaustiva

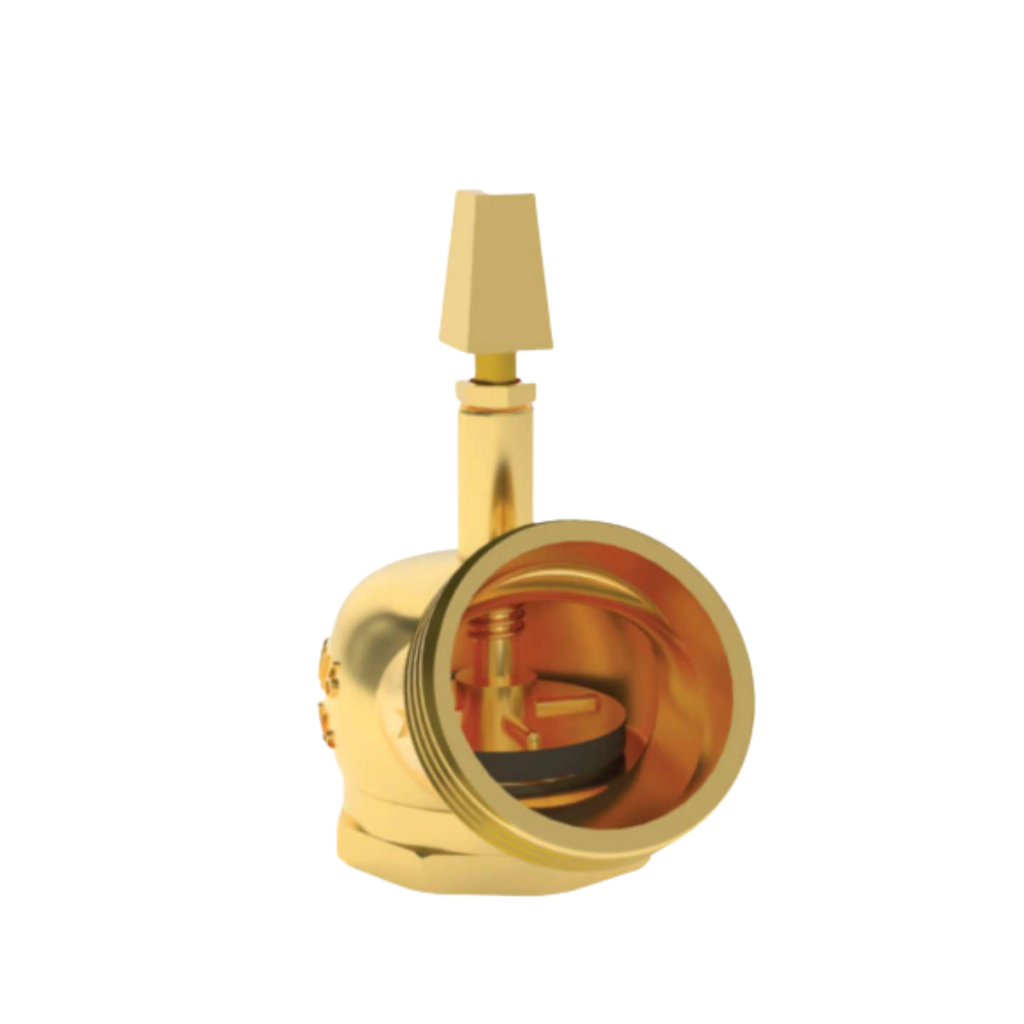

O Registro Globo Angular 45º é uma válvula de acionamento manual, projetada para oferecer uma vedação estanque e uma operação de regulagem de fluxo superior.

• Princípio de Funcionamento:

A válvula globo opera através do deslocamento vertical de um disco de vedação contra uma sede circular usinada no interior do corpo da válvula.

1. Fechada: Ao girar o volante (haste), o disco é pressionado contra a sede, bloqueando completamente a passagem de água.
2. Aberta/Regulagem: Ao girar o volante no sentido contrário, o disco se afasta da sede. Diferente de outras válvulas de bloqueio, o design do registro globo permite que o operador controle a abertura de forma gradual, regulando com precisão a vazão e a pressão da água na saída, uma característica importante para a segurança da equipe que opera a mangueira de incêndio.
• Construção e Materiais:

• Corpo Monobloco: Fabricado em Latão, uma liga de cobre e zinco de alta resistência à corrosão pela água e excelente durabilidade mecânica. O design monobloco (corpo único) minimiza os pontos de potencial vazamento.
• Disco de Vedação e Haste: Também fabricados em Latão para garantir a compatibilidade dos materiais e a longevidade do conjunto.
• Conexões Roscadas:
• Entrada: Rosca fêmea BSP de 2.1/2" com 11 Fios Por Polegada, para conexão à tubulação da rede de incêndio (prumada).
• Saída Angular 45º: Rosca macho BSP de 2.1/2" com 5 Fios Por Polegada, padrão para o acoplamento de adaptadores Storz, tampões e mangueiras de combate a incêndio.

• Acionamento:

A haste possui uma extremidade superior com um formato especial (quadrado ou triangular) projetado para ser acionado com a "Chave de Recalque" ou "Chave de Hidrante", a ferramenta padrão do Corpo de Bombeiros e das brigadas de incêndio.

2. Tabela de Especificações Técnicas – Registro Globo Angular para Hidrante

3. Comparativos e Diferenciais

• Registro Globo vs. Válvula Esfera:
• Controle de Fluxo: Esta é a principal vantagem do Registro Globo. Ele permite uma regulagem fina da vazão. Uma Válvula Esfera é um dispositivo de abertura/fechamento rápido (¼ de volta) e não é recomendada para operar em posições intermediárias, pois pode sofrer desgaste e causar turbulência. O controle oferecido pelo registro globo é mais seguro para a operação das mangueiras.
• Manutenção: Em caso de desgaste do disco de vedação, o registro globo permite a manutenção e a substituição do componente, enquanto em uma válvula esfera monobloco, a manutenção é mais complexa ou inviável.
• Ângulo de 45º vs. 90º:
• Ergonomia e Hidráulica: A saída angular de 45º é o padrão mais utilizado em abrigos de hidrante, pois facilita a conexão da mangueira, criando uma curva mais suave e reduzindo o risco de dobras (quinamento) que poderiam restringir o fluxo de água.

4. Amparo Técnico, Jurídico e Normativo

A válvula do hidrante é um componente crítico, cuja especificação e instalação são rigorosamente normatizadas.

• ABNT NBR 13714 - Sistemas de hidrantes e de mangotinhos para combate a incêndio: É a norma principal que estabelece os requisitos para projeto, instalação e manutenção de sistemas de hidrantes, incluindo as especificações para as válvulas de bloqueio.
• ABNT NBR 16021 - Válvulas de hidrante angular 45° e 90°: Norma específica do produto, que detalha todos os requisitos construtivos, materiais, dimensões de rosca, resistência e testes de desempenho que a válvula deve atender para ser certificada.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs estaduais (ex: IT-22/SP) exigem que todos os componentes da rede de hidrantes, especialmente as válvulas, atendam às normas ABNT. A conformidade é um item fundamental na vistoria para obtenção do AVCB.
• NR-23 (Proteção Contra Incêndios): Exige que os equipamentos de combate a incêndio, como os hidrantes, estejam em perfeito estado de funcionamento e sejam de fácil operação.
• CREA: O engenheiro responsável pelo projeto de segurança (PSCIP) tem a responsabilidade técnica de especificar válvulas que atendam à NBR 16021, garantindo a compatibilidade e a segurança do sistema.

5. Exemplos de Aplicação

A aplicação deste registro é específica e fundamental em:

• Abrigos de Hidrante de Parede (Sistema de Mangotinhos): Instalado no interior do abrigo, conectado à prumada de incêndio, sendo o ponto onde a mangueira será conectada pela brigada.
• Hidrantes de Recalque na Calçada: Utilizado pelo Corpo de Bombeiros para pressurizar a rede de incêndio da edificação a partir do caminhão.
• Pontos de Teste em redes de sprinklers e hidrantes.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (Uso de válvula inadequada): Uma edificação, para cortar custos, instala uma válvula de esfera comum no hidrante. Durante um incêndio, a brigada conecta a mangueira e abre a válvula de ¼ de volta. A liberação instantânea e total do fluxo causa um golpe violento na mangueira, que pode escapar das mãos dos brigadistas, causando ferimentos e dificultando o controle. Com o tempo, a válvula de baixa qualidade trava por corrosão e não abre na emergência.
• Vantagem do Registro Globo NBR 16021: Na mesma situação, a brigada conecta a mangueira ao registro globo angular. O operador gira o volante e abre o fluxo de água de forma controlada e progressiva, permitindo que a equipe se posicione e controle a mangueira com segurança. A construção em latão normatizado garante que a válvula funcionará perfeitamente, mesmo após anos sem uso. A vantagem é a segurança, o controle e a confiabilidade de um equipamento projetado especificamente para a operação de combate a incêndio.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 8481.80.94
• GTIN/EAN: A ser consultado na nota fiscal do produto.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte: Produto robusto, mas deve ser protegido contra impactos que possam danificar as roscas.
