Válvula de Governo e Alarme (VGA) Ranhurada (Grooved): O Coração Inteligente do Seu Sistema de Sprinklers

A Válvula de Governo e Alarme (VGA) é o cérebro e o coração de um sistema de sprinklers de tubulação molhada. Mais do que uma simples válvula, ela é um dispositivo de controle e alarme projetado para duas funções críticas:

1) Manter a rede de sprinklers permanentemente pressurizada com água e

2) Acionar um alarme sonoro (mecânico e/ou elétrico) no exato instante em que um ou mais sprinklers são ativados por um incêndio.

Este modelo com conexões ranhuradas (Grooved) incorpora a mais moderna tecnologia de instalação, permitindo uma montagem rápida, segura e com manutenção simplificada. Equipada com todos os seus acessórios (TRIM completo) e o motor de alarme hidráulico (gongo), esta válvula forma um conjunto completo e certificado, pronto para garantir a resposta automática e o alerta imediato que salvam vidas e protegem o patrimônio.

1. Descrição Técnica

A VGA é uma válvula de retenção tipo portinhola, projetada para se manter fechada pela pressão da rede pública ou da bomba jockey, e abrir-se instantaneamente quando a pressão na rede de sprinklers cai abruptamente (devido à ativação de um bico).

• Princípio de Funcionamento:
1. Estado de Vigília: A água da alimentação principal (ex: bomba de incêndio) pressuriza a parte inferior da portinhola da VGA, mantendo-a fechada e a rede de sprinklers pressurizada.
2. Ativação: Quando um sprinkler se rompe devido ao calor, a água na rede começa a fluir, causando uma queda brusca de pressão acima da válvula. A pressão da alimentação principal, agora maior, força a abertura da portinhola.
3. Alarme: A abertura da portinhola libera um fluxo de água para uma linha secundária (TRIM de alarme), que aciona um pressostato (alarme elétrico, que alerta a central) e um motor de alarme hidráulico (gongo, alarme sonoro local).
4. Combate: Simultaneamente, a VGA libera o fluxo total de água da alimentação principal para a rede, garantindo que os sprinklers ativados recebam a vazão e pressão necessárias para combater o incêndio.
• Componentes e Materiais:

• Corpo e Tampa: Fabricados em Ferro Fundido Dúctil ASTM A536, para máxima resistência à pressão e durabilidade.

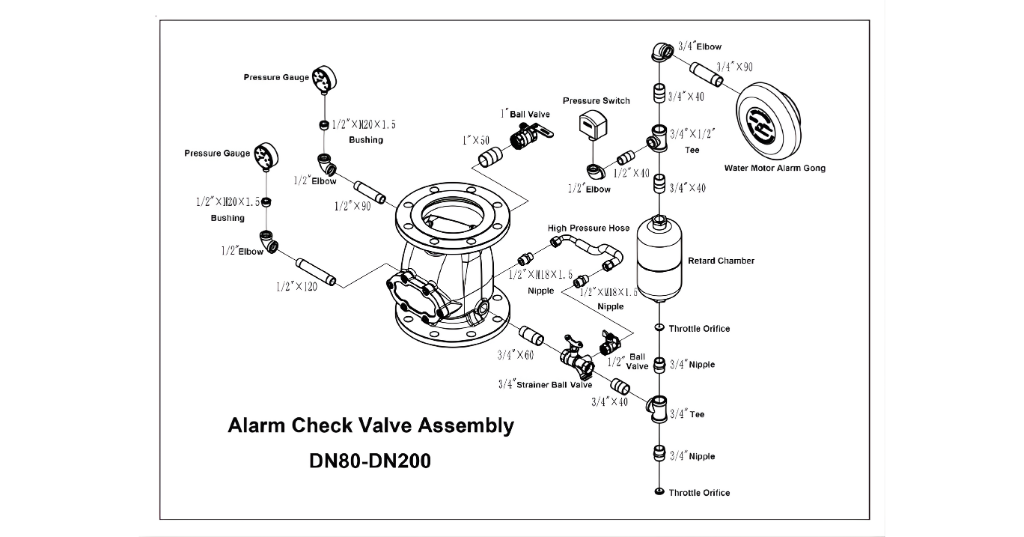

• TRIM Completo: Conjunto de tubulações, válvulas de esfera, manômetros, válvula de retenção e drenos que compõem todo o circuito de controle e alarme da VGA.
• Motor de Alarme Hidráulico (Gongo): Dispositivo mecânico acionado pela passagem da água, que produz um alarme sonoro alto e contínuo, alertando sobre a ativação do sistema.
• Conexões: Extremidades ranhuradas (Grooved) para conexão rápida e segura à tubulação principal.

2. Tabela de Especificações Técnicas – Válvula de Governo e Alarme Ranhurada

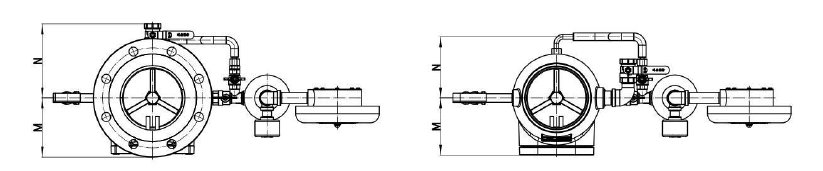

Tabela de Modelos e Dimensões (SKUs e Medidas)

(Aprimorada com base na proposta comercial, com SKUs sequenciais)

3. Comparativos e Diferenciais

• VGA Ranhurada vs. VGA Flangeada:
• Instalação: A VGA ranhurada permite uma instalação muito mais rápida e com menor necessidade de alinhamento perfeito, pois os acoplamentos absorvem pequenas imperfeições. A montagem flangeada exige o alinhamento preciso de múltiplos parafusos, sendo um processo mais lento e trabalhoso.
• Manutenção: A substituição de uma VGA ranhurada é simples, bastando remover dois acoplamentos. A remoção de uma VGA flangeada é uma operação complexa que exige o desaperto de até 16 parafusos (em modelos maiores) e a troca de juntas.
• Sistema com VGA vs. Sistema de Tubulação Seca:
• Velocidade de Resposta: O sistema de tubulação molhada (com VGA) é o mais rápido, pois a água está imediatamente disponível no sprinkler. O sistema de tubulação seca (usado em locais sujeitos a congelamento) possui um tempo de retardo, pois o ar na tubulação precisa ser purgado antes que a água chegue ao fogo.

4. Amparo Técnico, Jurídico e Normativo

A VGA é um equipamento central em projetos de segurança contra incêndio e sua especificação é rigidamente normatizada.

• ABNT NBR 10897 - Sistemas de proteção contra incêndio por chuveiros automáticos — Requisitos: É a norma brasileira que detalha todos os requisitos de projeto, instalação e manutenção de sistemas de sprinklers, incluindo as especificações para a Válvula de Governo e Alarme e seus componentes.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs estaduais (ex: IT-23/SP) exigem que os sistemas de sprinklers sejam projetados e instalados conforme a NBR 10897. A VGA é um componente obrigatório e de fiscalização rigorosa na vistoria para o AVCB. A norma exige que a VGA seja certificada (UL/FM) para a maioria das ocupações de risco.
• NFPA 13: A norma americana, referência mundial, estabelece os padrões de fabricação e teste para VGAs, sendo a base para as certificações UL e FM.
• CREA: O engenheiro responsável pelo projeto de segurança (PSCIP) tem a responsabilidade técnica e legal de especificar uma VGA compatível com o risco, a demanda hidráulica do sistema e que possua as certificações exigidas pela legislação.

5. Exemplos de Aplicação

A Válvula de Governo e Alarme é o componente central de sistemas de sprinklers em praticamente todas as edificações de uso coletivo, como:

• Edifícios Comerciais e Corporativos
• Shopping Centers e Lojas de Departamento
• Indústrias e Centros de Distribuição
• Hospitais, Escolas e Hotéis
• Garagens e Estacionamentos Cobertos

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (ou de uma VGA com defeito): Um incêndio começa em um depósito durante a noite. O sprinkler mais próximo se rompe, mas a VGA, de baixa qualidade, está com a portinhola travada. A água não flui para a rede. Nenhum alarme (nem o gongo, nem o elétrico) é acionado. Sem o combate inicial dos sprinklers e sem o alerta, o fogo se desenvolve livremente até atingir grandes proporções, resultando na perda total do estoque e danos estruturais graves ao edifício.
• Vantagem da VGA Certificada e Funcional: Na mesma situação, o sprinkler se rompe. A VGA certificada abre-se instantaneamente, liberando o fluxo de água. Ao mesmo tempo, o gongo hidráulico soa alto no pátio, alertando o vigilante, e o pressostato envia um sinal para a central de alarme, que pode notificar os bombeiros. A água descarregada pelo sprinkler controla o incêndio em seu estágio inicial. A vantagem é ter um sistema automático e confiável que combate e alerta simultaneamente, minimizando as perdas e garantindo a resposta mais rápida possível à emergência.

7. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 8481.40.00 ("Válvulas de alívio ou de segurança").
• GTIN/EAN: Varia conforme o modelo. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
