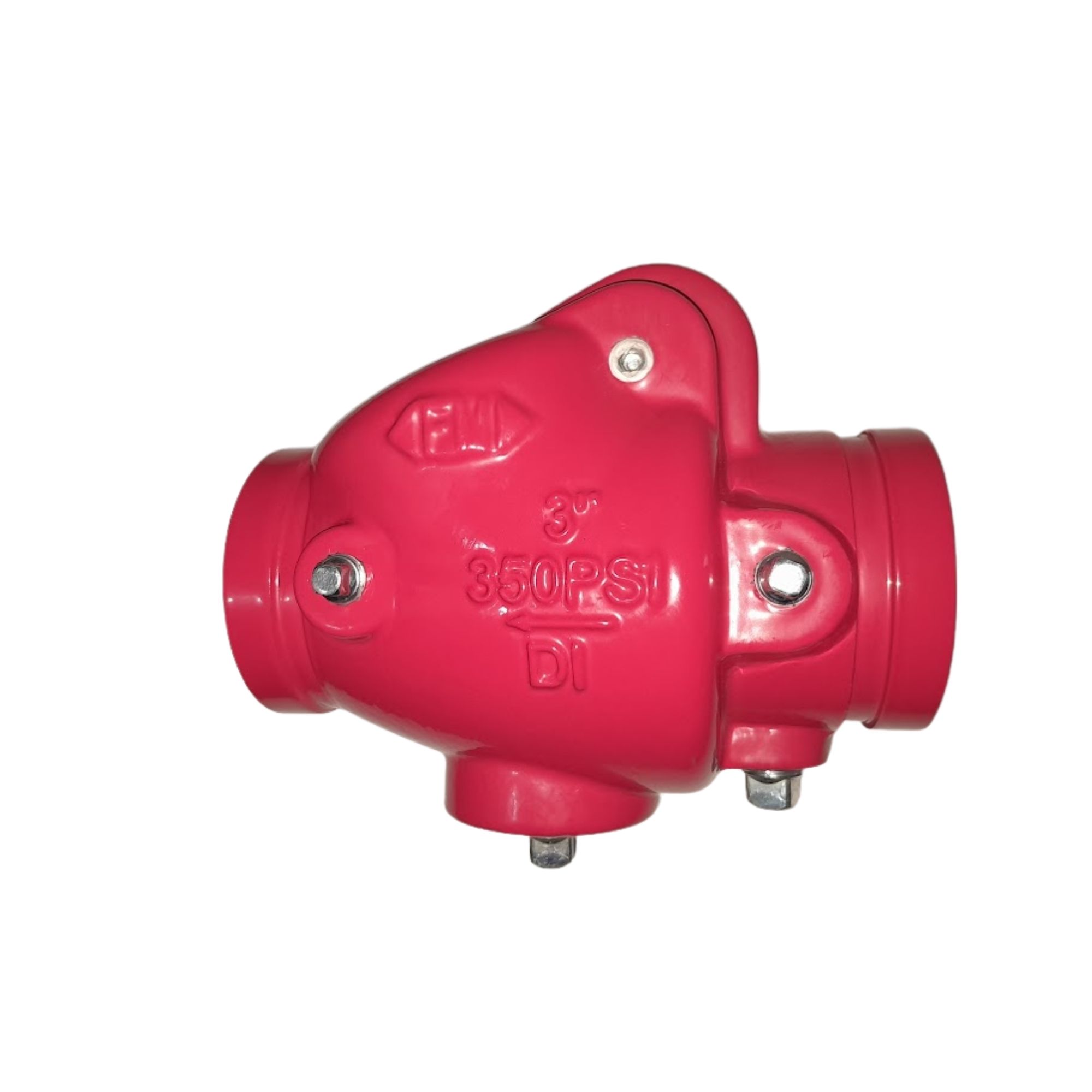

Válvula de Retenção Tipo Portinhola com Conexões Ranhuradas (Grooved)  UL/FM: A Proteção Essencial Contra o Refluxo em Redes de Incêndio

Em qualquer sistema hidráulico pressurizado, especialmente em redes de combate a incêndio, garantir que o fluxo de água ocorra em uma única direção é uma premissa de segurança absoluta. A Válvula de Retenção tipo Portinhola com Conexões Ranhuradas (Grooved) é o dispositivo de segurança projetado especificamente para essa função: permitir a passagem livre da água no sentido do fluxo e bloquear instantaneamente qualquer tentativa de refluxo.

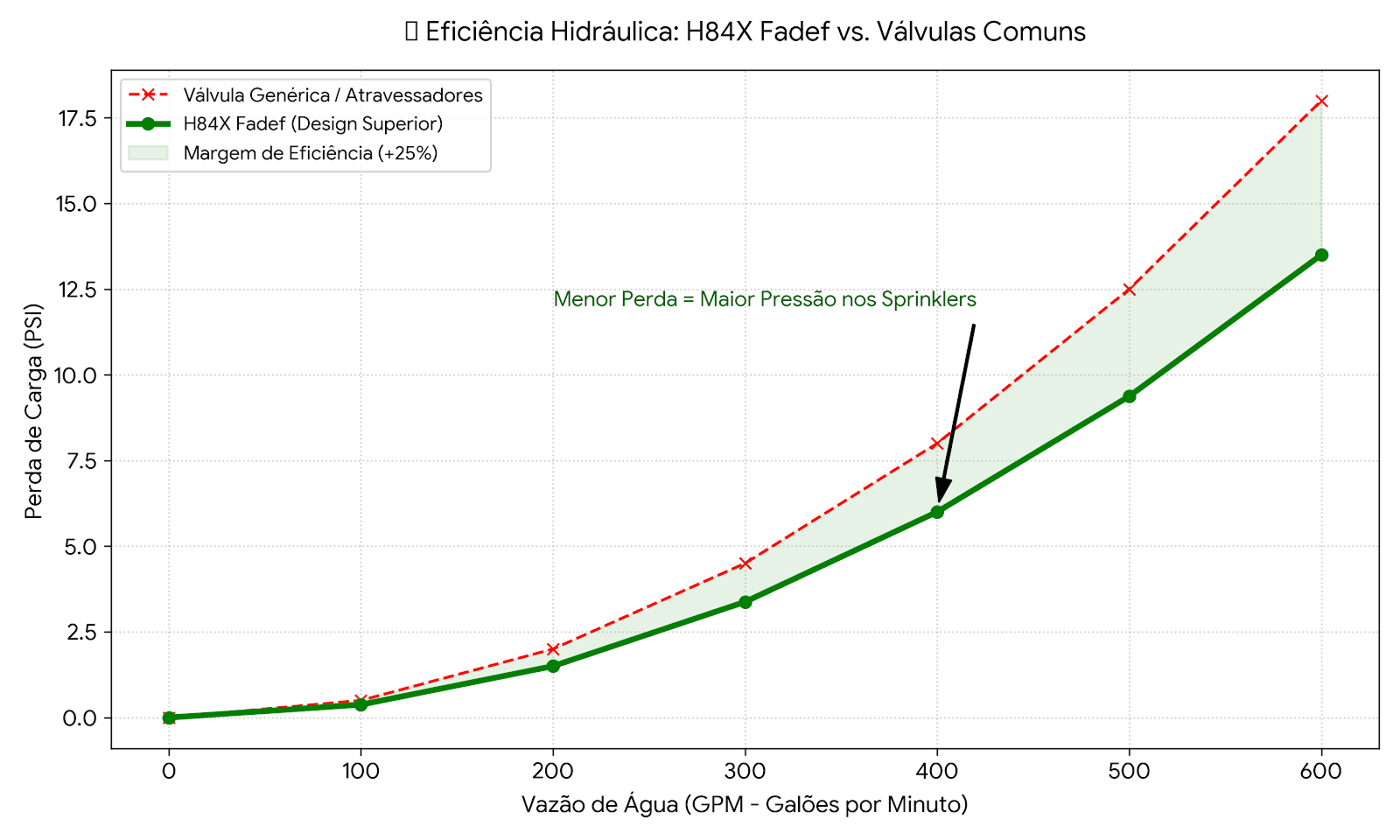

Sua principal aplicação é na saída de bombas de incêndio, onde impede que a coluna d'água da edificação retorne e danifique a bomba (através do golpe de aríete reverso) quando esta é desligada. Com um design de passagem plena que minimiza a perda de carga, conexões ranhuradas para uma instalação rápida e a chancela das certificações internacionais UL/FM, esta válvula é um componente indispensável para a confiabilidade, segurança e conformidade de sistemas de hidrantes e sprinklers.

1. Descrição Técnica

A Válvula de Retenção Portinhola é um dispositivo mecânico de operação automática, que não requer energia externa para funcionar.

• Princípio de Funcionamento:

O mecanismo consiste em uma portinhola (disco) interna que pivota em um pino de articulação.

1. Fluxo Direto: A força do fluxo de água empurra a portinhola, abrindo-a completamente e permitindo a passagem com mínima restrição.
2. Bloqueio de Refluxo: Quando o fluxo cessa ou tenta se inverter (refluxo), a própria pressão do refluxo, auxiliada pela gravidade, empurra a portinhola contra uma sede de vedação em bronze ou EPDM, fechando a passagem e impedindo o retorno da água.
• Componentes e Materiais:

• Corpo e Tampa: Fabricados em Ferro Fundido Dúctil ASTM A536, garantindo alta resistência à pressão (até 300 PSI) e a impactos.
• Portinhola (Disco): Núcleo em ferro dúctil totalmente encapsulado em EPDM ou em Aço Inoxidável (dependendo do modelo), para garantir uma vedação perfeita e longa vida útil.
• Pino de Articulação (Hinge Pin): Fabricado em Aço Inoxidável (AISI 420) para máxima resistência à corrosão e ao desgaste.
• Sede de Vedação: Anel de Bronze (ASTM B62) ou Aço Inox usinado no corpo, contra o qual a portinhola se assenta para garantir a estanqueidade.
• Conexões: Extremidades ranhuradas (Grooved) para instalação com acoplamentos mecânicos.

2. Tabela de Especificações Técnicas – Válvula de Retenção Portinhola Ranhurada

Tabela de Modelos e SKUs

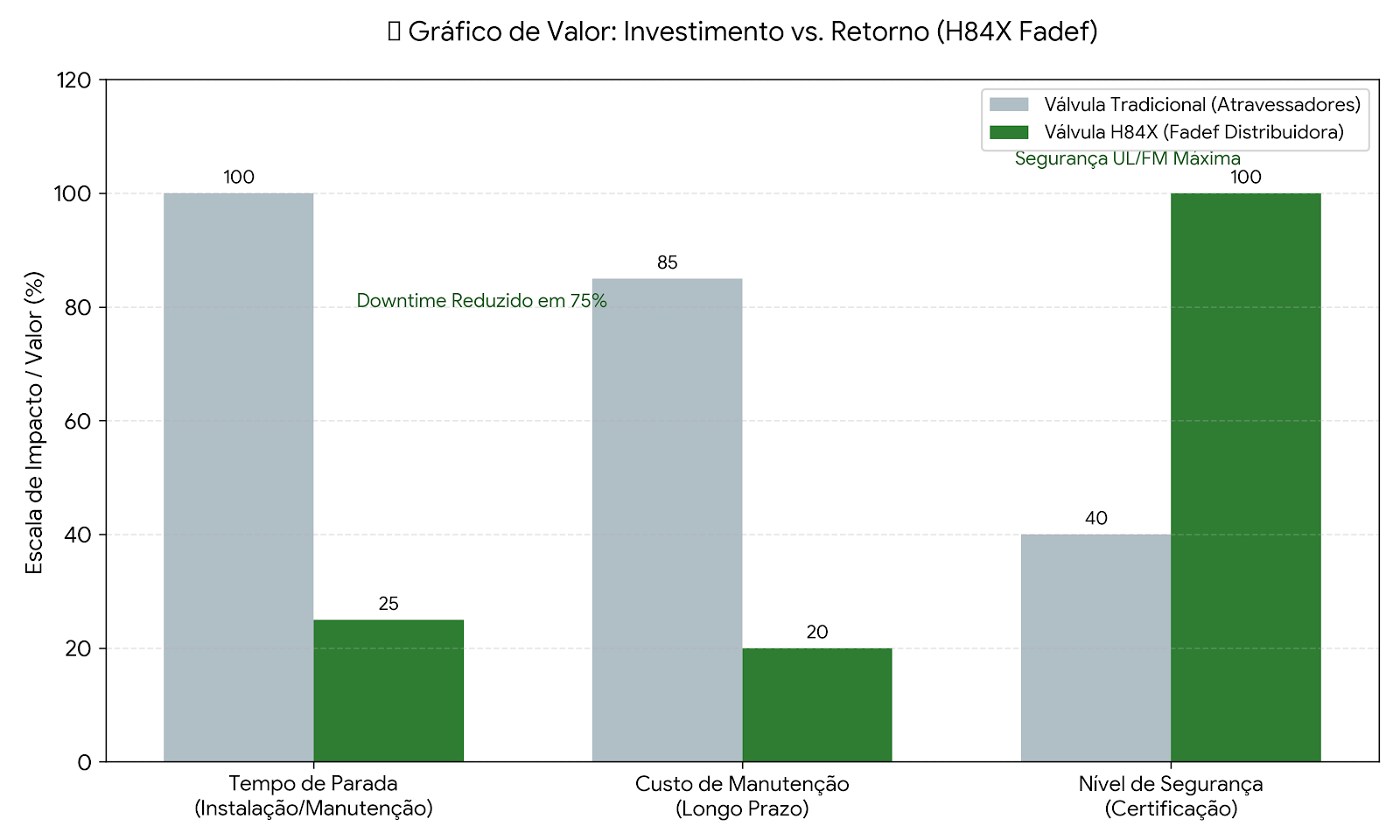

3. Comparativos e Diferenciais

• Válvula de Retenção Portinhola vs. Válvula de Retenção de Fundo de Poço:
• Aplicação: A Válvula de Retenção Portinhola é projetada para linhas horizontais ou verticais de fluxo ascendente. A Válvula de Fundo de Poço é específica para a extremidade da tubulação de sucção da bomba (dentro do reservatório), possuindo um crivo para evitar a entrada de detritos. Elas não são intercambiáveis.
• Válvula de Retenção vs. Válvula Gaveta ou Borboleta:
• Função: A Válvula de Retenção é automática e serve para impedir o refluxo. As Válvulas Gaveta e Borboleta são manuais e servem para o bloqueio intencional do fluxo.
• Modelos com Certificação UL/FM vs. Standard:
• Confiabilidade e Segurança: A certificação UL/FM assegura que a válvula foi testada contra falhas sob as mais severas condições, incluindo testes de ciclagem, vedação e resistência à pressão muito acima da nominal. Para sistemas de proteção à vida, como as redes de incêndio, esta certificação é a garantia de que o componente não falhará no momento crítico. É uma exigência comum de seguradoras e de projetos de alto padrão ou risco.

4. Amparo Técnico, Jurídico e Normativo

A instalação de válvulas de retenção é um requisito mandatório em diversas normas de engenharia e segurança.

• ABNT NBR 10897 (Sistemas de Sprinklers) e NBR 13714 (Sistemas de Hidrantes): As normas exigem a instalação de uma válvula de retenção na descarga de cada bomba de incêndio, antes da válvula de bloqueio. Isso é vital para proteger a bomba contra o refluxo e o golpe de aríete, além de manter a rede pressurizada.
• IT-Bombeiros (Instruções Técnicas do Corpo de Bombeiros): As ITs estaduais (ex: IT-22/SP) reforçam a obrigatoriedade da válvula de retenção na saída das bombas e em outros pontos, como na conexão de by-pass. O seu correto funcionamento é verificado na vistoria para a emissão do AVCB.
• NFPA 20 - Standard for the Installation of Stationary Pumps for Fire Protection: É a principal norma internacional para bombas de incêndio e detalha a obrigatoriedade e as características da válvula de retenção na linha de recalque. A certificação UL/FM geralmente atesta a conformidade com esta norma.
• CREA: O engenheiro projetista tem a responsabilidade técnica de especificar a válvula de retenção correta, garantindo a proteção da casa de bombas e a estabilidade de todo o sistema hidráulico.

5. Exemplos de Aplicação

• Casa de Bombas de Incêndio: Aplicação mais crítica, instalada na tubulação de recalque (descarga) de todas as bombas (principal, jockey e reserva).
• Conexões com a Rede Pública: Para impedir que a água da rede de incêndio (muitas vezes não potável) retorne e contamine a rede pública de abastecimento.
• Prumadas (Risers): Em alguns projetos, são instaladas na base das prumadas para manter a coluna d'água e evitar que a rede se esvazie durante manutenções em outros setores.

6. Cenários: Consequências da Ausência vs. Vantagens da Presença

• Cenário da Ausência (ou falha da válvula): Uma bomba de incêndio é desligada após um teste. Sem uma válvula de retenção funcional, toda a coluna de água da tubulação do edifício (que pode pesar toneladas) desce em alta velocidade, chocando-se contra as pás da bomba (golpe de aríete reverso). O impacto pode quebrar o rotor da bomba, danificar o motor e romper a tubulação, inutilizando todo o sistema de combate a incêndio e causando uma inundação na casa de bombas.
• Vantagem da Válvula de Retenção UL/FM: Na mesma situação, ao cessar o fluxo da bomba, a portinhola da válvula de retenção fecha-se instantaneamente, suportando o peso da coluna d'água e mantendo a rede pressurizada. A bomba e todo o sistema estão protegidos. A vantagem é a proteção automática e confiável de um dos ativos mais caros do sistema de incêndio e a garantia de que a rede estará pronta para uma nova partida a qualquer momento.

7. ATENÇÃO - INFORMAÇÕES CRUCIAIS PARA A COMPRA

• Consulta Obrigatória: A especificação dos diâmetros da tubulação e das derivações é determinada pelo Projeto de Segurança Contra Incêndio ou pelo projeto hidráulico/industrial, calculado por um engenheiro habilitado.
• Venda Exclusiva para CNPJ: Este produto é comercializado exclusivamente para Pessoas Jurídicas.
• Política de Devolução: Não aceitamos trocas ou devoluções por arrependimento ou compra por engano.

8. Informações Fiscais e Logísticas

• NCM (Nomenclatura Comum do Mercosul): 8481.30.00 ("Válvulas de retenção").
• GTIN/EAN: Varia conforme o modelo. Deve ser consultado na nota fiscal.
• Informação Tributária: Produto comercializado por empresa optante pelo Simples Nacional. O documento fiscal emitido não gera direito a crédito de ICMS.
• Transporte: Produto pesado e sensível, que pode necessitar de embalagem extra.
